16 / IT
NOTA: Installazioni con Impianto a Pavimento
Nelle installazioni con impianto a pavimento, prevedere l’impiego di un dispositivo di sicurezza sul circuito di mandata riscaldamento secondo le
indicazioni del DTU 65.11. Per la connessione elettrica del termostato vedere il paragrafo “Connessioni Elettriche”.
In caso di temperatura di mandata troppo elevata, il sistema si arresterà sia in modalità di funzionamento sanitario che riscaldamento/rares-
camento e sul dispositivo di controllo remoto apparirà il codice errore 116 “Termostato pavimento aperto”. Il sistema ripartirà alla chiusura del
termostato a riarmo manuale.
VE
1
6
4 5
2
3
7
8
9

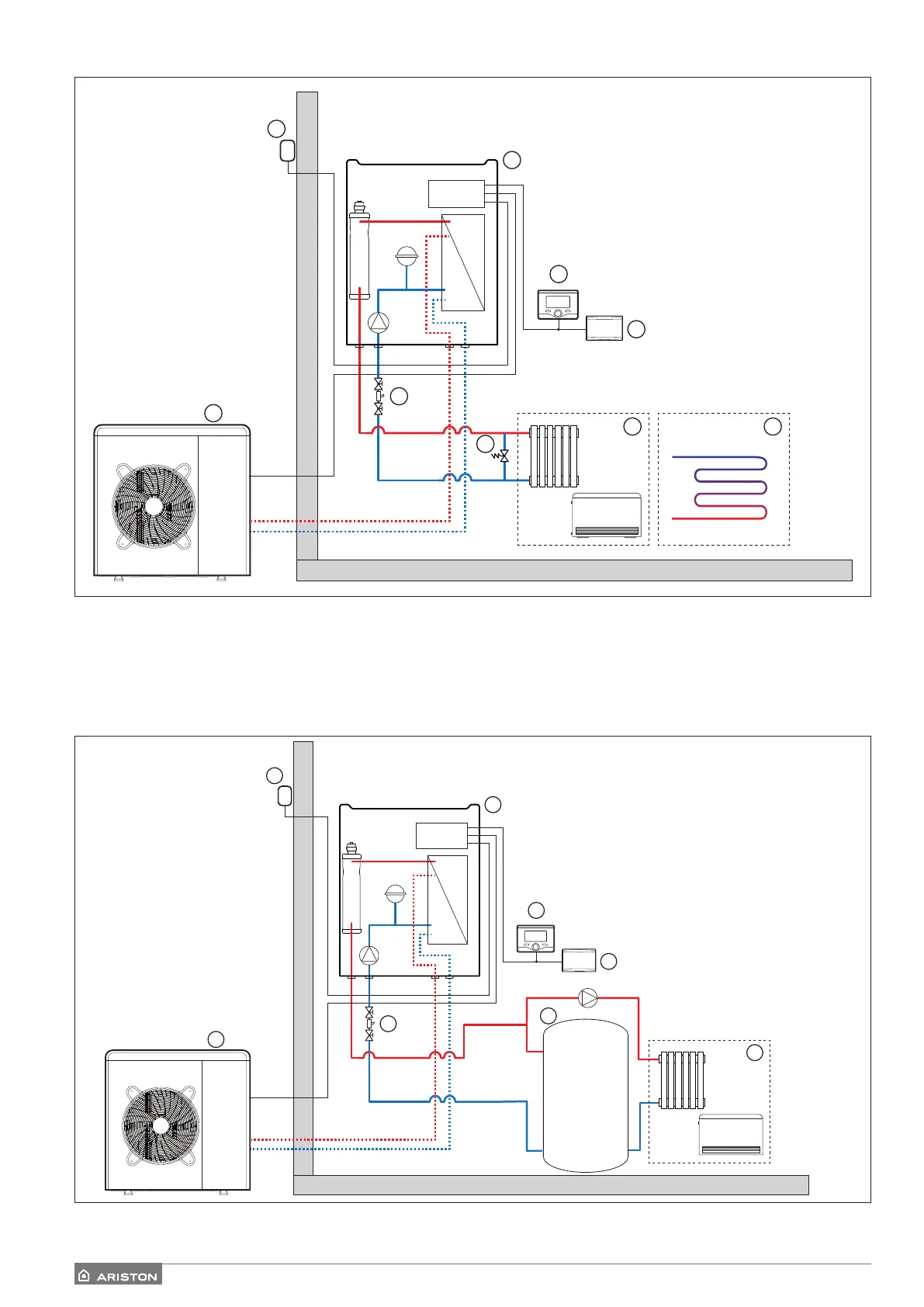

Legenda:
1. Unità Interna
2. Unità esterna
3. Sonda esterna
4. Zona riscaldamento alta temperatura/
Rarescamento bassa temperatura
(con fan coil)
5. Zona riscaldamento bassa temperatura/
Rarescamento a pavimento
6. Controllo Remoto
7. By pass (optional)
8. Filtro
INSTALLAZIONE FINALE DELL’INTERO SISTEMA
NOTA: la sonda di temperatura da utilizzare con il buer deve avere le seguenti carateristiche:
NTC R (25°C) = 10 KΩ ± 1% - ß (25/85) = 3977 ± 1%
VE
4
5
1
6
2
3
7
8
1 ZONE WH BUFFER
Legenda:
1. Unità Interna
2. Unità esterna
3. Sonda esterna
4. Zona riscaldamento alta
temperatura/ Rarescamento bassa
temperatura (con fan coil)
5. Buer (optional)
6. Controllo Remoto e Sensys Net
7. Filtro
