21 / IT
ATTENZIONE
Dopo aver eettuato i collegamenti tra le unità interna ed esterna, riposizionare entrambi i pannelli dei rispettivi quadri elettrici.

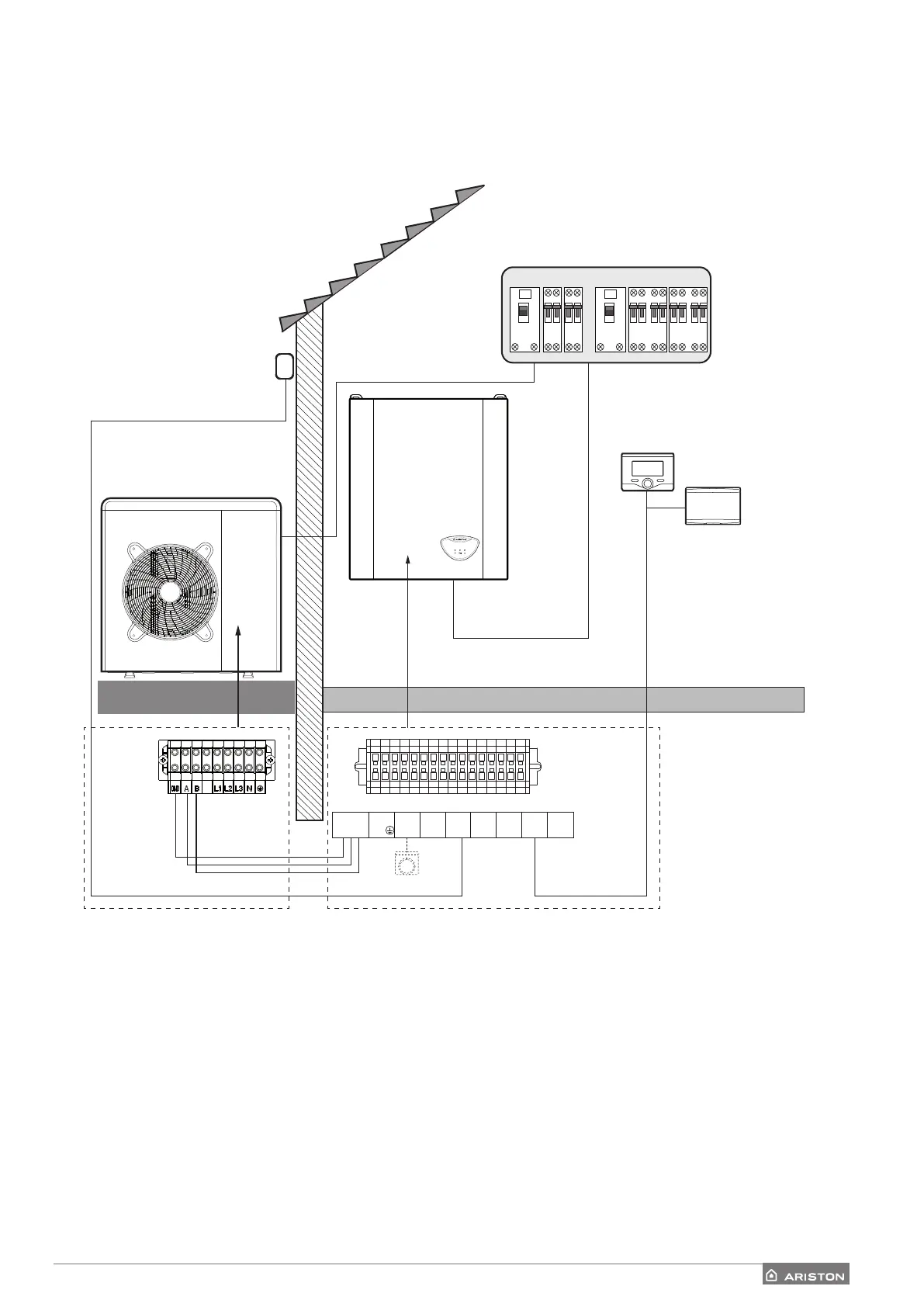

Connessioni elettriche tra unità interna ed unità esterna
Prima di ogni intervento sul sistema, interrompere l’alimentazione dall’interruttore generale.
Il collegamento elettrico tra unità interna ed esterna deve essere eseguito utilizzando le due morsettiere di bassa tensione
: GND, A, B.
Collegare «GND» sulla morsettiera dell’unità interna con «GND» sulla morsettiera dell’unità esterna.
Collegare «A+» sulla morsettiera dell’unità interna con «A» sulla morsettiera dell’unità esterna.
Collegare «B-» sulla morsettiera dell’unità interna con «B» sulla morsettiera dell’unità esterna.
30mA
3G 4 mm²
0,5 mm²
T
N
XXA
ON
OFF
N
XXA
N
30mA
T
N
ON
OFF
XXA
N
N
XXA
*
1 ph 3 ph
MOD. BUS
GND A+ B-
ANODE
SE TNK BUF
BUS
TA 1 TA 2
B T
IN
AUX 1+24V
Y=1ph 3G-2,5 mm² min
Y=3ph 5G-2,5 mm² min
X=1ph 3G-2,5 mm² min
X=3ph 5G-2,5 mm² min
Modéles 40-50-70 (1ph)
*Y=16A (40-50) - 20A (70)
*X=20A
Modéles 90 T-110 T (3ph)
*Y=12A par phase
*X=10A par phase
NOTA
Si raccomanda di vericare la presenza di dispositivi di protezione da sovralimentazioni (SPD) nella linea MT e la presenza di inter-
ruttori di sicurezza dierenziali e di interruttori magnetotermici in uscita al quadro elettrico che alimenta l’unità esterna ed interna.
* vedere tabelle collegamenti elettrici
