Attenzione
Prima dell’installazione vericare la resistenza e l’orizzontalità
della base di appoggio. Basandosi sulle immagini sotto riportate,
ssare solidamente la base dell’unità esterna al suolo, servendosi
di opportuni bulloni d’ancoraggio (M10 X 2 paia).
Se l’unità esterna dovesse essere esposta a notevoli correnti d’aria,
proteggerla mediante uno schermo e vericarne la corretta fun-
zionalità.

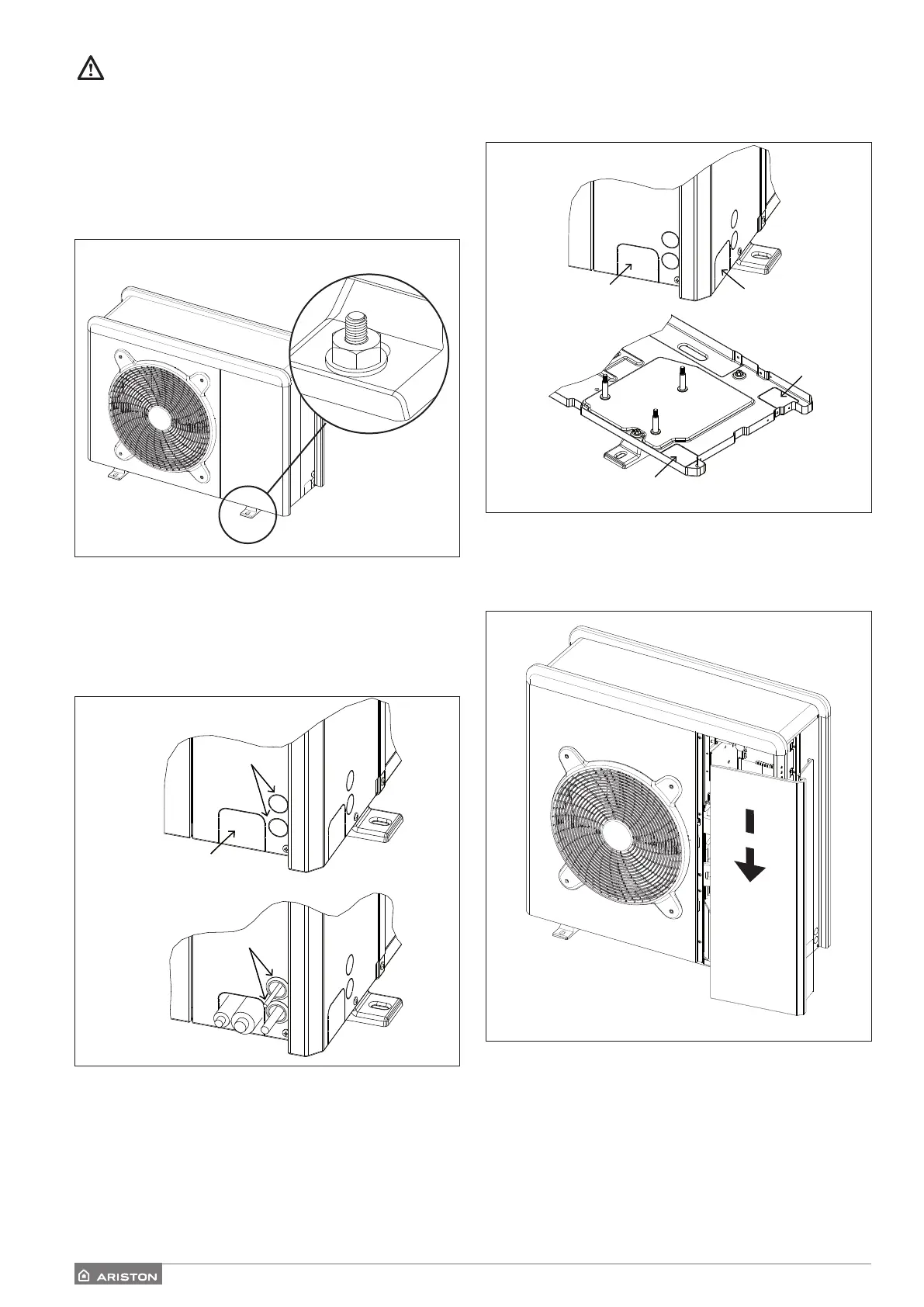

1. Procedura di apertura dei passaggi per i collegamenti
Per consentire il passaggio dei cavi, rimuovere, con l’aiuto di un caccia-
vite, le parti pretagliate (A) del telaio dell’unità esterna.
Per rimuovere ecacemente il materiale, mantenere installato il pan-
nello frontale dell’unità.
Prima del passaggio dei cavi, posizionare i passacavi (B) neri forniti
all’interno della busta documenti.
A
B
A
I fori pretagliati per il passaggio dei tubi sono 4:
1 sul lato sinistro (C)
1 sul lato posteriore (D)
2 sui pannelli di base (E)
C
E
E
D
2. Rimozione pannello frontale
Rimuovere le viti che bloccano il pannello frontale, tirarlo in
avanti e verso il basso.
