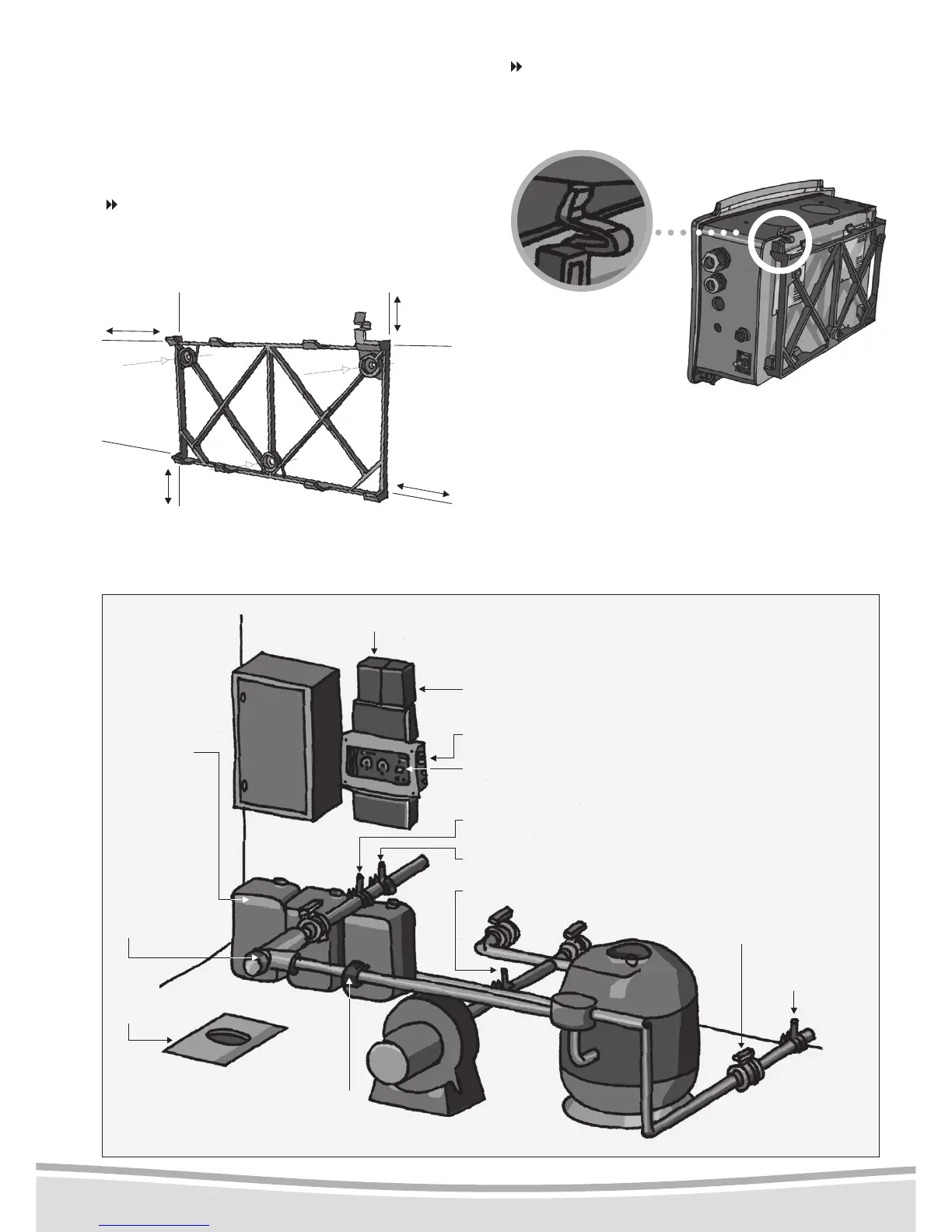

Astralpool Selwatch - Gehäuseanbringung; Hydraulischer Anschluss an Klassische Filteranlage

31
250 mm
500 mm
80 mm
100 mm
Absperrventil
Wasserentnahme immer hinter dem Filter
(
Selwatch typ 3-02, 3-06 und 3-07
) - Leitung
2 nur bei fehlender Elektrolysezelle
Zelle (siehe 2.4
Anschluss der
Elektrolysezelle)
Leitung 1 und 2
2.
3
- Hydraulischer Anschluss an
klassische Filteranlage
Branchement hydraulique
Siehe Schema unten
Abwasserableitung
Die Ableitung der Reagenzien muss nach den
technischen Bestimmungen erfolgen, die vom
lokalen Kanalisationsdienst festgelegt wurden.
Den richtig Sitz
des Halteklipps
überprüfen
2.
2
- Gehäuseanbringung
Das Gerät wettergeschützt und nahe des Schalt-
kastens der Filteranlage an der Wand anbringen,
um den elektrischen Anschluss zu erleichtern.
Direkte Sonneneinstrahlung vermeiden.
Befestigung der Wandhalterung
Halten Sie folgende Passmaße (in mm) ein. Sie ge-
ben den einzuhaltenden Mindestabstand zwischen
der Halterung und den anderen Wandgeräten an.
Note : Hinweis: Schrauben und Dübel für die Befest
gung sind mitgeliefert.
Durchmesser derBohrungen: ø 8 mm
Flüssigchlor-Injektion
(
Selwatch typ 3-02, 3-06 und 3-07
)
- Leitung 5
Reagens Chlor (Rohr «RCL»)
Reagens pH (Rohr «RpH»)
Ein- / Ausschalter
Digitale Anzeige (Kontrolle
der Gerätefunktionen)
Abuss - Leitung 4
Option Injection pH+ oder pH-
(
Selwatch typ 3-06, 3-07 und 3-09
)
- Leitung 1 et 8
Option Unterdruck-Satz (siehe S. 10 - Option Unterdruck-Satz)
Regulatoren-
behälter:
pH-, pH+ und
Flüssigchlor
Leitung 3,6
und 7
Bodenabuss
Liste der Leitungen
1. pH- Injektion
2. Wasserentnahme
3. pH- Ansaugung
4. Abflüsse
5. Flüssigchlor-Injektion
6. pH+ Ansaugung
7. Flüssigchlor-Ansaugung
8. pH+ Injektion
Das Gerät auf die Halterung setzen
Die untere Geräteseite in die entsprechenden
Rillen der Wandhalterung einführen und die
Oberseite festklippen.
