Astralpool Selwatch - Installation der Elektrolysezelle; Elektrischer Anschluss

32
2.
4

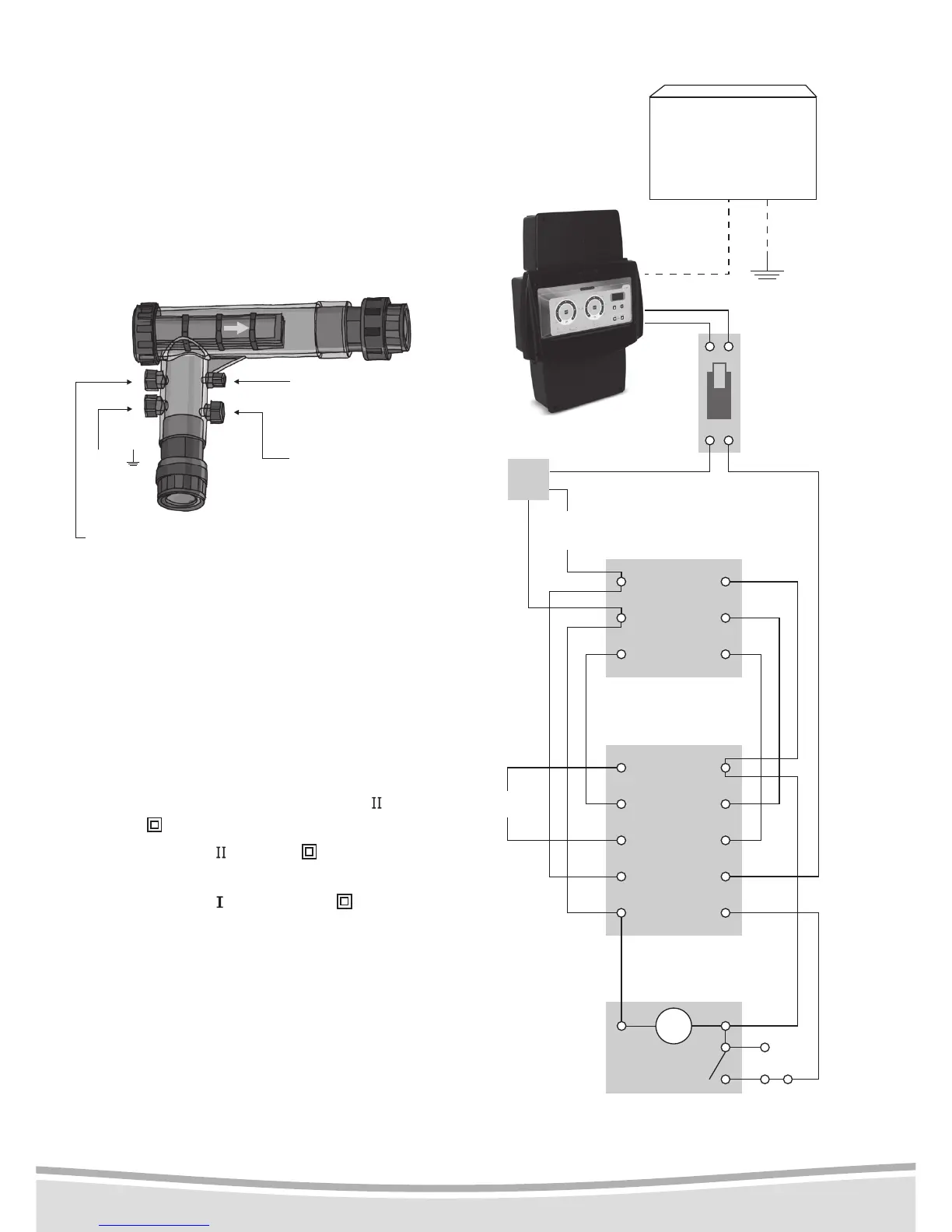

- Installation der Elektrolysezelle
Diese Arbeit ist nur bei Modellen mit Elektroly-
segerät erforderlich.
Eine detaillierte Installationsanweisung ist mit der
Zelle mitgeliefert.
Hinwei : Die Zelle hat eine Wasserdurchlaufrichtung.
Die Fließrichtung ist durch einen Pfeil
gekennzeichnet
Durchflussdetektor
Erdung
Injektion pH-
(
Selwatch typ 3-04,
3-05, 3-06 und 3-07
)
Leitung 1
Wasserentnahme
(
Selwatch typ 3-03,
3-04 und 3-05
)
Leitung 2
2.
5
- Elektrischer Anschluss
Der elektrische Anschluss muss von einem
qualizierten Fachmann und konform der
Norm NFC15-100 (Stand 2002) erfolgen.
Siehe Schema rechts
Bei anderen Elektrolysegeräten als Energys oder
einer Chlor-Dosierpumpe :
- überprüfen, ob das Gerät Klasse erfüllt:
Symbol am Gerät bendlich.
- Gerät der Klasse (Symbol , keine Erdung):
Der Anschluss erfolgt wie an ein Energys.
- Gerät der Klasse (kein Symbol , Erdleitung
vorhanden): Zwischen dem Gerätegehäuse
und dem Schaltkasten der Filteranlage muss
der Potentialausgleich (Erdung) garantiert sein.
Das Erdkabel darf mit dem Gehäuse von
Selwatch verbunden sein.
4A-AM
Magneto-
thermischer
Fehlerstrom-
Trennschalter
220V
einphasig
220V
50/60 Hz
4A max
ELEKTROLYSEGERÄT
(E) ODER EXTERNE
CHLORPUMPE (PCL)*
SCHUTZSCHALTER
2
2
1
1
4
4
14
3
3
13
6
6
A2
5
5
A1
KONTAKTGEBER
N
Pump
UHR
.A
Dauerbetrieb
M
DEUTSCH
