Astralpool Selwatch - Instalação da Caixa; Instalação Hidráulica sobre Filtração Clássica

59
250 mm
500 mm
80 mm
100 mm
Válvula de isolamento
Tomada de água sempre depois do ltro
(
analyS 3 tipo 3-02, 3-06 e 3-07
) - tubo 2
unicamente em caso de ausência do vaso
Vaso (ver em
2.4 ligação
do vaso)
tubo 1 e 2
2.
3
- Instalação hidráulica sobre
ltração clássica

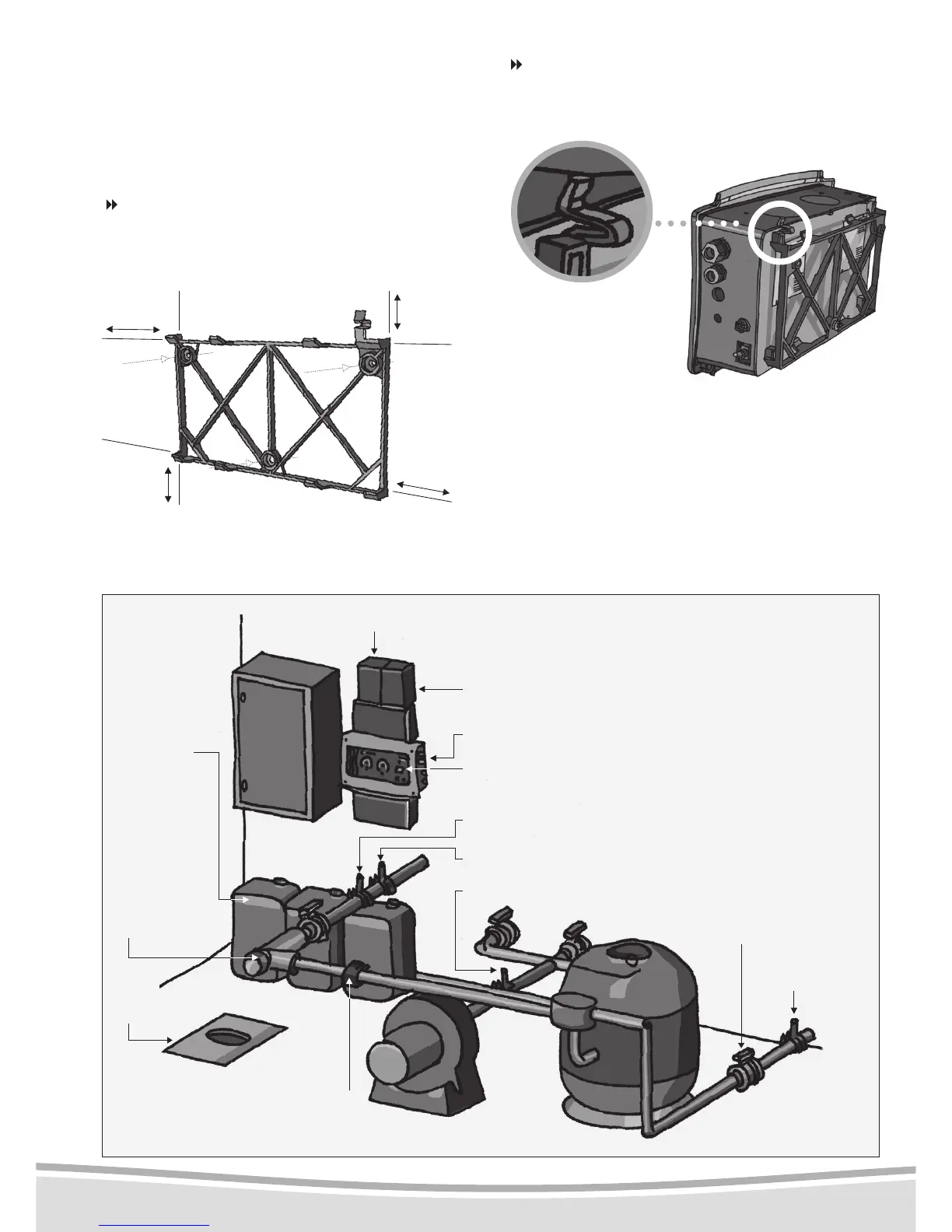

Ver o esquema abaixo.
Descarga das águas usadas
A descarga de reagentes deve ser efectuada re-
ferindo-se às regras técnicas estabelecidas pelos
serviços de saneamento do local onde reside.
Verifique o bom
posicionamento do
clipe anti-retorno
2.
2
- Instalação da caixa
Coloque o seu aparelho na parede, de preferência
ao abrigo das intempéries e perto da caixa de l-
tração a m de facilitar a conexão eléctrica. Evitar
a exposição directa ao sol.
Fixar o suporte mural
Respeite as cotas seguintes (em mm). Indicam o
espaçamento mínimo obrigatório a conservar entre
o suporte e outros elementos na parede.
Nota : os parafusos e as patilhas de xação
estão incluídos.
Prever orifícios com um diâmetro ø 8mm.
Injeção de cloro líquido
(
Selwatch
tipo 3-02, 3-06 e 3-07
)
- tubo 5
Reagente Cloro (tubo “RCL” )
Reagente pH (tubo “RpH”)
Interruptor
Visor digital (controlo das
funções do aparelho)
Esgoto - tubo 4
Opção injeção pH+ ou pH-
(
Selwatch tipo 3-06, 3-07 e 3-09
)
- tubo 1 e 8
Opção kit de depressão (ver p.10 - Opção Kit de depressão)
Bidões dos
correctores:
pH-, pH+ e
cloro líquido
tubo 3,6 e 7
Evacuação
gravitária
Lista dos tubos
1. Injeção pH-
2. Tomada de água
3. Aspiração pH-
4. Esgotos
5. Injeção de Cloro líquido
6. Aspiração pH+
7. Aspiração Cloro líquido
8. Injeção pH+
Colocar o aparelho no suporte
Bloqueie a parte inferior do aparelho nas ranhuras
previstas no suporte mural e xe a parte superior.
PORTUGUÊS
