Astralpool Selwatch - Collegamento del Vaso; Collegamenti Elettrici

74
2.
4

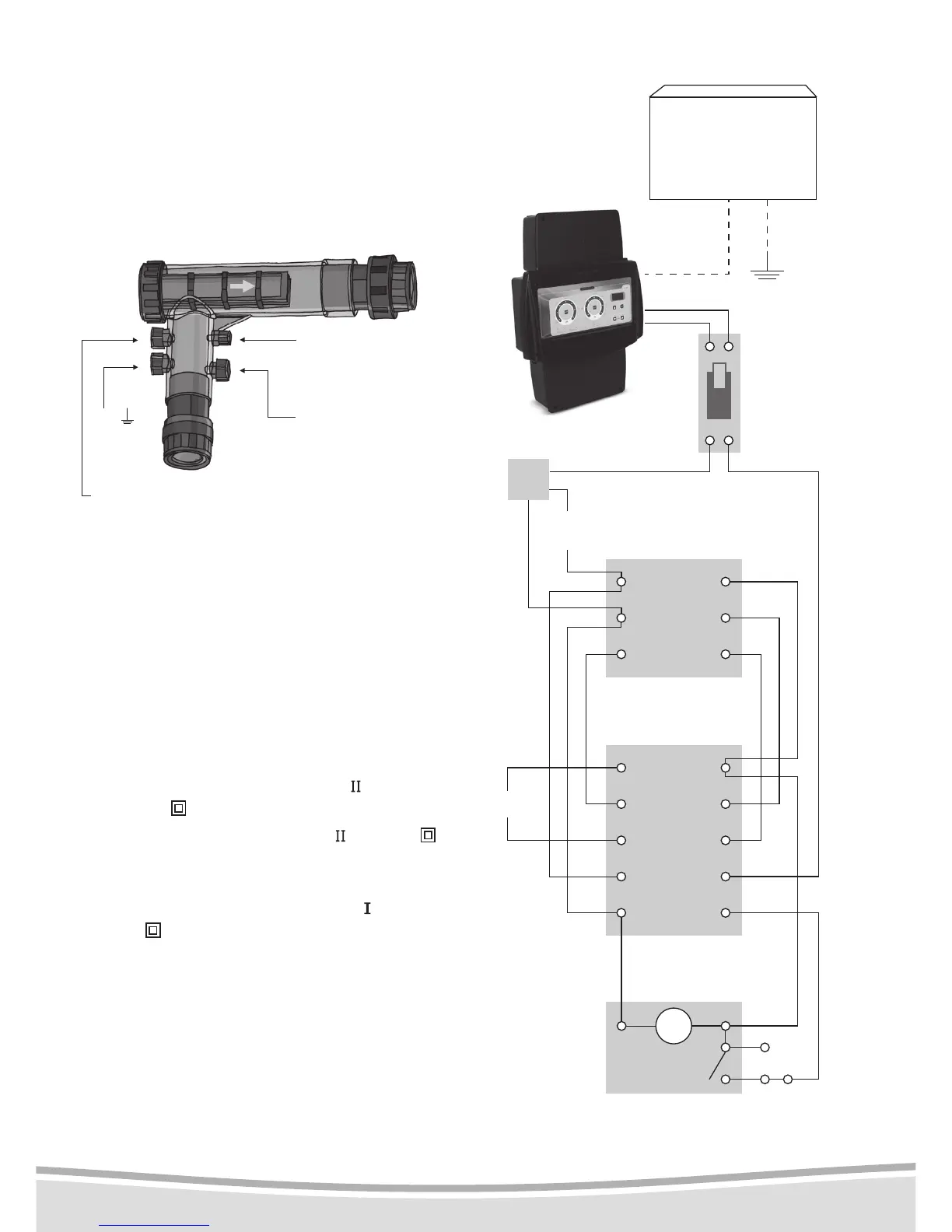

- Collegamento del vaso
Questa operazione è disponibile solamente per i
modelli dotati di elettrolizzatore.
Un manuale d’installazione del vaso, più speci-
co e dettagliato, è fornito con il vaso.
Nota : il vaso ha un senso di circolazione dell’acqua.
La direzione del usso è indicata dalla freccia
Rilevatore di portata
Terra
Iniezione pH-
(
Selwatch tipo 3-04,
3-05, 3-06 e 3-07
)
tubazione 1
Prelievo d’acqua
(
Selwatch tipo 3-03,
3-04 e 3-05
)
tubazione 2
2.
5
- Collegamenti Elettrici
Il collegamento elettrico verrà obbligatoria-
mente effettuato da un elettricista debi-
tamente qualicato e sarà conforme alla
norma NFC 15-100 (Edizione 2002).
Vedere schema qui a anco.
Nel caso di elettrolizzatori altri che Energys op-
pure di una pompa dosatrice di cloro :
- vericare se l’apparecchio è di classe : presenza
del simbolo sull’apparecchio.
- caso di un apparecchio di classe (simbolo ,
niente terra): il collegamento è identico ad un
Energys.
- caso di un apparecchio di classe (nessun
simbolo , presenza dei li di terra) : il colleg
mento equipotenziale (lo di terra) deve essere
assicurato direttamente fra la scatola dell’a
parecchio e la scatola di ltraggio. Il cavo di
terra non deve passare attraverso la scatola
del Selwatch.
4A-AM
Interruttore
magneto
termico
sezionatore
Mono
220V
220V
50/60 Hz
4A max
ELETTROLIZZATORE
(E) OPPURE POMPA
CLORO ESTERNA
(PCL)*
INTERRUTTORE
2
2
1
1
4
4
14
3
3
13
6
6
A2
5
5
A1
CONTATTORE
N
Pompa
OROLOGIO
.A
Marcia
forzata
M
ITALIANO
