) - tubo 2
únicamente en caso de ausencia del vaso
Vaso (ver en
2.
4
Conexión
del vaso)
tubos 1 y 2
2.
3
- Acometida hidráulica sobre
ltración clásica
Ver esquema a continuación.
Desagüe de las aguas sucias
El desagüe los reactivos debe realizarse rerié-
ndose a las reglas técnicas establecidas por el
servicio de saneamiento de su localidad.
Compruebe el buen
posicionamiento del
clip anti-retorno
2.
2
- Colocación de la caja

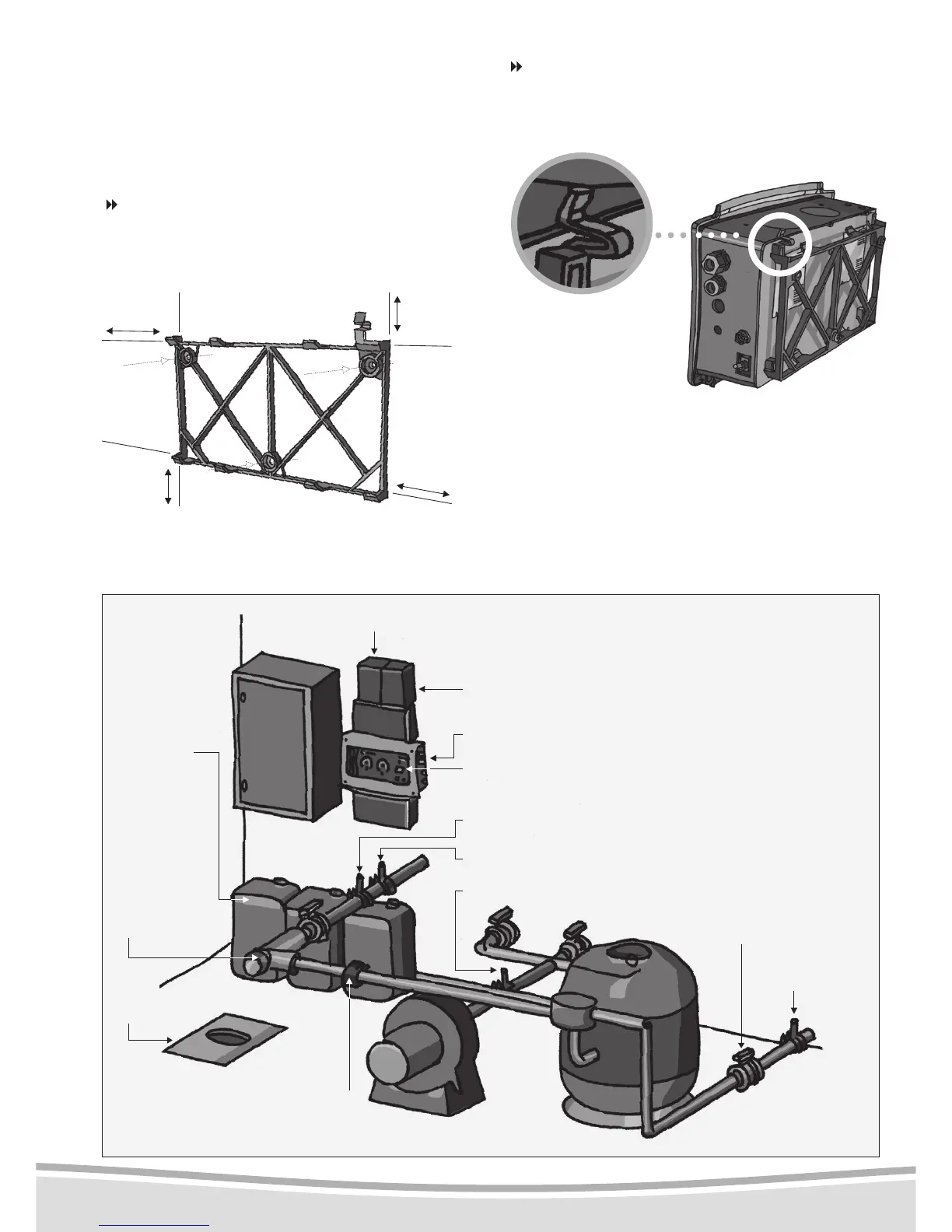

Coloque su aparato en la pared, preferentemente
al amparo de la intemperie y cerca de la caja de
ltración para facilitar la conexión eléctrica. Evite la
exposición directa al sol.
Fijar el soporte mural
Respete las cotas siguientes (en mm). Indican el
espaciamiento mínimo obligatorio entre el soporte
y otros elementos en la pared.
Nota : los tornillos y pasadores de jación
se suministran.
Prever oricios de ø 8mm de diámetro
Inyección cloro líquido
(
)
- tubo 5
Reactivo Cloro (tubo “RCL”)
Reactivo pH (tubo “RpH”)
Interruptor
Pantalla digital (control de
las funciones del aparato)
Desagüe- tubo 4
Opción Inyección pH+ o pH-
(
)
- tubo 1 y 8
Opción kit de depresión (ver p. 10 - Opción Kit de depresión)
Bidones de los
correctores:
pH-, pH+ y
cloro liquido
tubos 3,6 y 7
Evacuación
gravitaria
Lista de tubos
1. Inyección pH-
2. Toma de agua
3. Aspiración pH-
4. Desagües
5. Inyección Cloro líquido
6. Aspiración pH+
7. Aspiración Cloro
líquido
8. Inyección pH+
Colocar el aparato sobre el soporte
Bloquee la parte inferior del aparato en las ranu-
ras previstas en el soporte mural y sujete la parte
superior.
ESPAÑOL
