) - tuyau 2
uniquement en cas d’absence du vase
Vase (voir en
2.
4
Branche-
ment du vase)
tuyau 1 et 2
2.
3
- Branchement hydraulique
sur ltration classique
Voir schéma ci-dessous.
Rejet des eaux usagées
Le rejet des réactifs doit être effectuer en se réfé-
rant aux règles techniques établies par le service
d’assainissement de votre localité.
Vérifier le bon
positionnement
du clip anti-retour
FRANÇAIS
2.
2

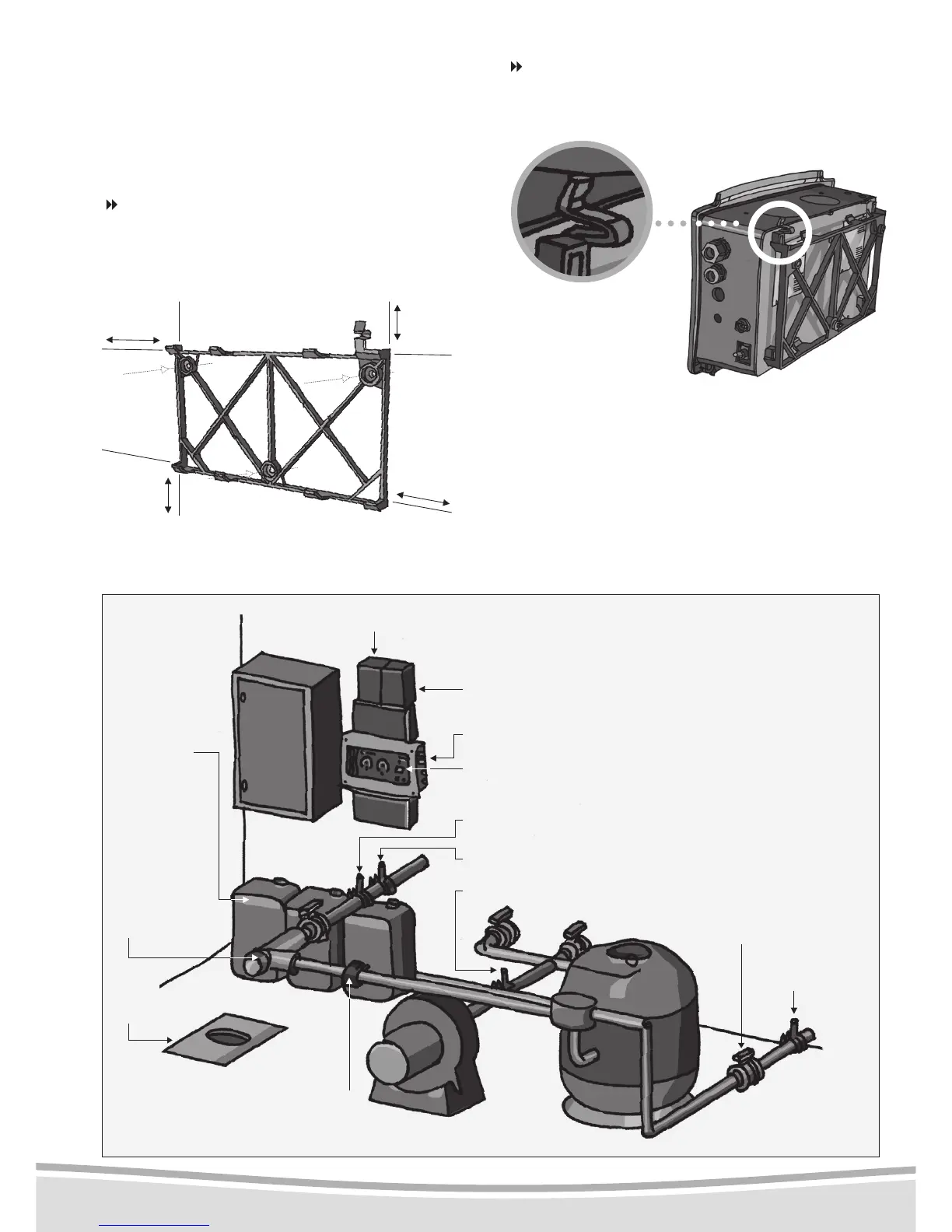

- Pose du boitier
Placer votre appareil au mur de préférence à l’abri
des intempéries et près du coffret de ltration
pour faciliter le raccordement électrique. Eviter
l’exposition directe au soleil.
Fixer le support mural
Respecter les cotes suivantes
(
en mm
)
.
Elles indiquent
l’espacement minimum obligatoire à conserver
entre le support et d’autres éléments sur le mur.
Note : Les vis et les chevilles de xation sont fournies.
Prévoir des trous d’un diamètre ø 8mm.
Injection chlore liquide
(
)
- tuyau 5
Réactif Chlore (tuyau “RCL”)
Réactif pH (tuyau “RpH”)
Interrupteur
Afcheur digital (contrôle
des fonctions de l’appareil)
Egout - tuyau 4
Option Injection pH+ ou pH-
(
)
- tuyau 1 et 8
Option kit de dépression (voir p.10 - Option Kit de dépression)
Bidons des
correcteurs :
pH-, pH+ et
chlore liquide
tuyau 3,6 et 7
Evacuation
gravitaire
Liste des tuyaux
1. Injection pH-
2. Prélèvement d’eau
3. Aspiration pH-
4. Égouts
5. Injection Chlore liquide
6. Aspiration pH+
7. Aspiration Chlore liquide
8. Injection pH+
Poser l’appareil sur le support
Bloquer le bas de l’appareil dans les rainures
prévues sur le support mural et clipper le haut.
