- Ligação do vaso
Esta operação só está disponível para os mode-
los com electrolisador.
Um manual de instalação mais detalhado é for-
necido com o vaso.
Nota : o vaso tem um sentido de circulação
da água.
Detector de caudal
Terra
Injection pH-
(
Selwatch tipo 3-04,
3-05, 3-06 e 3-07
)
tubo 1
Tomada de água
(
Selwatch tipo 3-03,
3-04 e 3-05
)
tubo 2
2.
5
- Conexões eléctricas
A conexão eléctrica deverá ser obrigatoria-
mente realizada por um electricista quali-
cado e deverá estar em conformidade com
a norma NFC 15-100 (edição 2002).

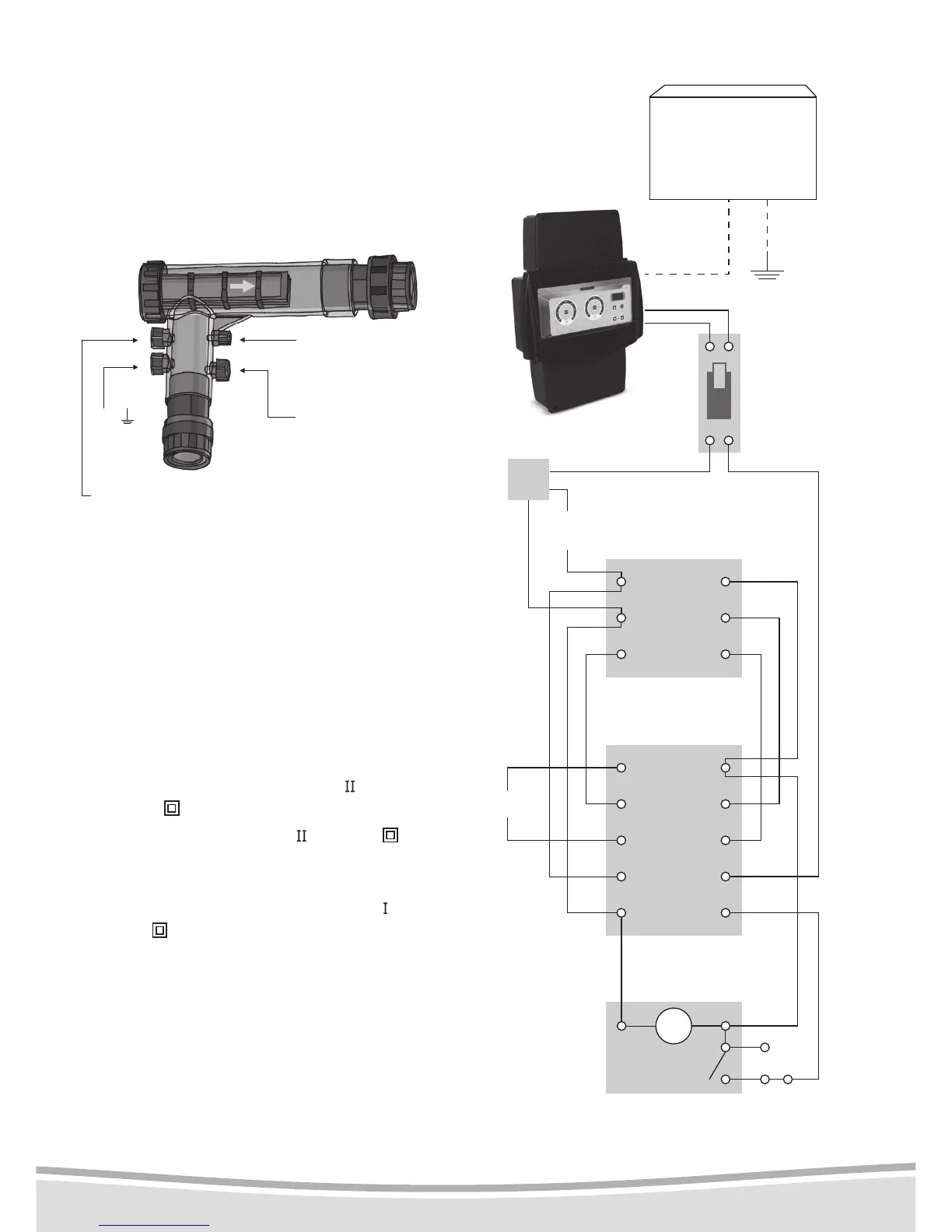

Ver o esquema ao lado.
No caso de outros electrolisadores que não sejam
o Energys ou de uma bomba doseadora de cloro :
- vericar se o aparelho é de classe : presença
do símbolo no aparelho.
- caso de um aparelho classe (símbolo , sem
ligação à terra): a conexão é idêntica à de
um Energys.
- caso de um aparelho de classe (sem
símbolo , presença de ligação à terra) :
a ligação equipotencial (ligação à terra) deve ser
assegurada directamente entre a caixa do
aparelho e a caixa de ltração. O cabo de terra
não deve passar pela caixa do Selwatch.
4A-AM
Disjunctor
magneto-
térmico
seccionador
Mono
220V
220V
50/60 Hz
4A max
ELECTROLISADOR
(E) OU BOMBA
CLORO EXTERNA
(PCL)*
DISJUNCTOR
2
2
1
1
4
4
14
3
3
13
6
6
A2
5
5
A1
CONTACTOR
N
Bomba
RELÓGIO
.A
Marcha
forçada
M
