Astralpool Selwatch - Branchement du Vase; Raccordements Électriques

4
2.
4

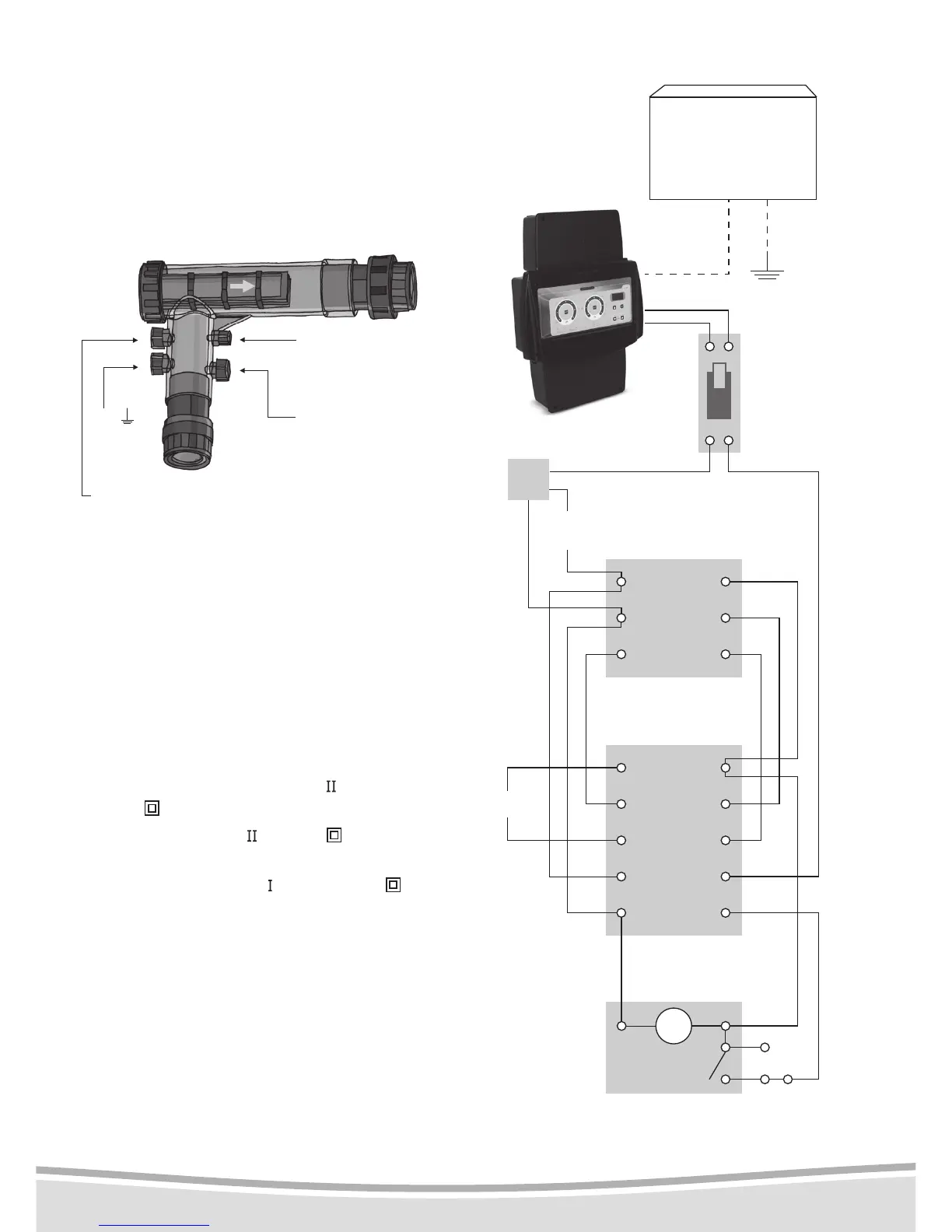

- Branchement du vase
Cette opération n’est disponible que pour les
modèles avec électrolyseur.
Une notice d’installation de vase plus détaillée
est livrée avec le vase.
Note : Le vase a un sens de circulation de l’eau.
La direction du ux est indiquée par la èche.
FRANÇAIS
Détecteur de débit
Terre
Injection pH-
(
Selwatch type 3-04,
3-05, 3-06 et 3-07
)
tuyau 1
Prélèvement d’eau
(
Selwatch type 3-03,
3-04 et 3-05
)
tuyau 2
2.
5
- Raccordements électriques
Le raccordement électrique sera obligatoi-
rement effectué par un électricien qualié
et sera conforme à la norme NFC 15-100
(édition 2002).
Voir schéma ci-contre.
Dans le cas des électrolyseurs autres que Energys
ou d’une pompe doseuse de chlore :
- vérier si l’appareil est de classe : présence du
symbole sur l’appareil.
- cas d’un appareil classe (symbole , pas de terre):
le branchement est identique à un Energys.
- cas d’un appareil classe (pas symbole ,
présence des ls de terre) : la liaison équipo-
tentiel (l de terre) doit être assurée directement
entre le boitier de l’appareil et le coffret de ltration.
Le câble de terre ne doit pas passer par le boitier
du Selwatch.
4A-AM
Disjoncteur
magnéto-
thermique
sectionneur
Mono
220V
220V
50/60 Hz
4A max
ÉLECTROLYSEUR (E)
OU POMPE CHLORE
EXTERNE (PCL)*
DISJONCTEUR
2
2
1
1
4
4
14
3
3
13
6
6
A2
5
5
A1
CONTACTEUR
N
Pompe
HORLOGE
.A
M. Forcée
M
