華碩 P8H61-M LX3 系列主板用戶手冊 1-7
1.6 中央處理器 (CPU)
本主板配備一組中央處理器插槽，是專為 LGA1155 封裝的 Intel
®
第二代 Core™
i7/i5/i3/Pentium
®
/Celeron
®
處理器所設計。
在安裝中央處理器之前，請確認所有的電源連接都已拔除。
• 在您購買本主板之後，請確認在 LGA1155 插座上附有一個即插即用的
保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經損壞或是沒有保
護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯絡。
•
在安裝完主板之後，請將即插即用的保護蓋保留下來。只有 LGA1155
插槽 上 附 有 即 插即 用 保 護 蓋的 主 板 符 合 R e tu r n Me r c h a nd i s e
Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與
保修。
•本保修不包括處理器插座因遺失、錯誤的安裝或不正確地移除即插即用
保護蓋所造成的損壞。

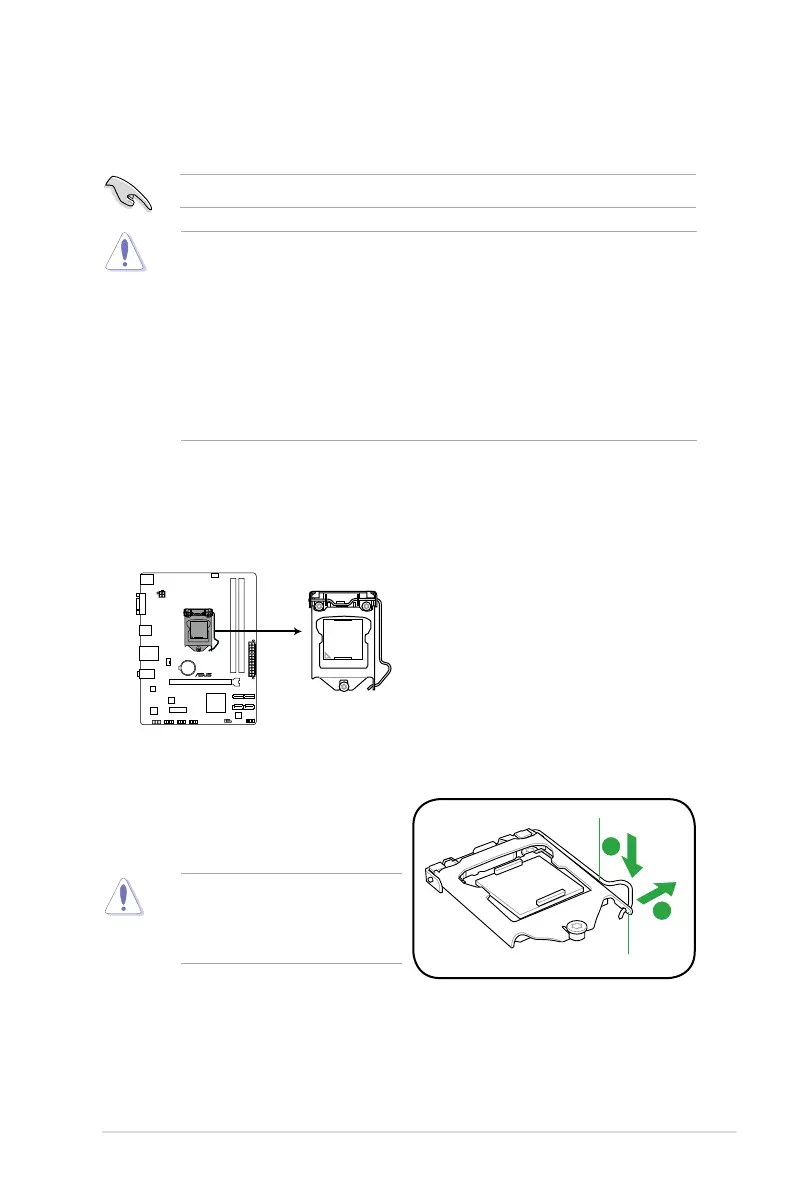

1.6.1 安裝中央處理器
請依照以下步驟安裝處理器：
1.
找到位於主板上的處理器插座。
CPU 安裝盒上的保護蓋是用以
保護插槽上的接腳之用，因此
只有在 CPU 安裝妥當之後，
才可將其移除。
2. 以姆指壓下固定扳手（A）並將其稍向
左側推（B），這麼做可使扳手脫離固
定扣並鬆開 CPU 輔助安裝盒。
A
B
固定扳手
固定扣
P8H61-M LX3 Series
P8H61-M LX3 Series CPU socket LGA1155

Asus P8H61-M LX3 PLUS Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333 MHz
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA II connectors	4
USB 3.2 Gen 1 (3.1 Gen 1) connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	VIA VT1708S
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Supported storage drive interfaces	SATA II
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1748 MB
Parallel processing technology support	Not supported
PCI Express slots version	2.0
Cables included	SATA
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
Ethernet interface type	Fast Ethernet, Gigabit Ethernet
BIOS type	UEFI
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	173 mm
Width	226 mm
