華碩 P8H61-M LX3 系列主板用戶手冊 1-15

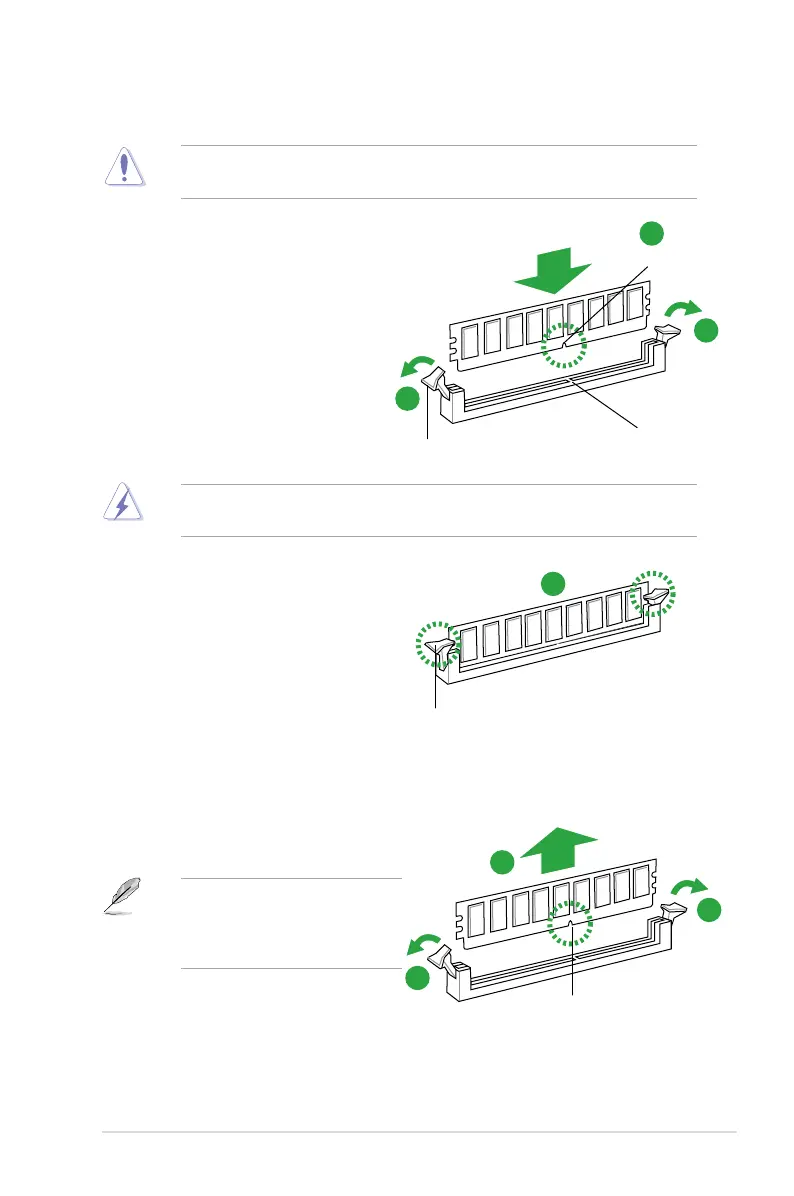

1.7.3 安裝內存條
安裝/取出內存條或其他的系統元件之前，請先暫時拔出電腦的電源適配
器。如此可避免一些會對主板或元件造成嚴重損壞的情況發生。
請依照下面步驟安裝內存條：
1. 先將內存條插槽一端的固定卡扣扳
開。
2. 將內存條的金手指對齊內存條插槽的
溝槽，並且在方向上要注意金手指的
缺口要對準插槽的凸起點。
向外扳開插槽一端的卡扣
1
內存條缺口
2
1
DDR3 內存條金手指部分均有缺口設計，因此只能以一個固定方向安裝到
內存插槽中。請勿強制插入以免損及內存條。
3. 最後緩緩將內存條插入插槽中，若無錯
誤，插槽一端的卡扣會因內存條安裝而
自動扣到內存條一側的凹孔中。
卡扣會在內存條正確安裝後自動扣上
3
1.7.4 取出內存條
請依照以下步驟取出內存條：
1. 扳開內存插槽一端的固定卡扣以鬆開
內存條。
2. 再將內存條由插槽中取出。
在扳開固定卡扣取出內存條的
同時，您可以用手指輕輕地扶
住內存條，以免彈出而損及內
存條。
內存條缺口
1
1
2
插槽凸起點

Asus P8H61-M LX3 PLUS Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333 MHz
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA II connectors	4
USB 3.2 Gen 1 (3.1 Gen 1) connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	VIA VT1708S
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Supported storage drive interfaces	SATA II
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1748 MB
Parallel processing technology support	Not supported
PCI Express slots version	2.0
Cables included	SATA
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
Ethernet interface type	Fast Ethernet, Gigabit Ethernet
BIOS type	UEFI
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	173 mm
Width	226 mm
