Asus P8H61-M LX3 PLUS User Manual

2-25華碩 P8H61-M LX3 系列主板用戶手冊

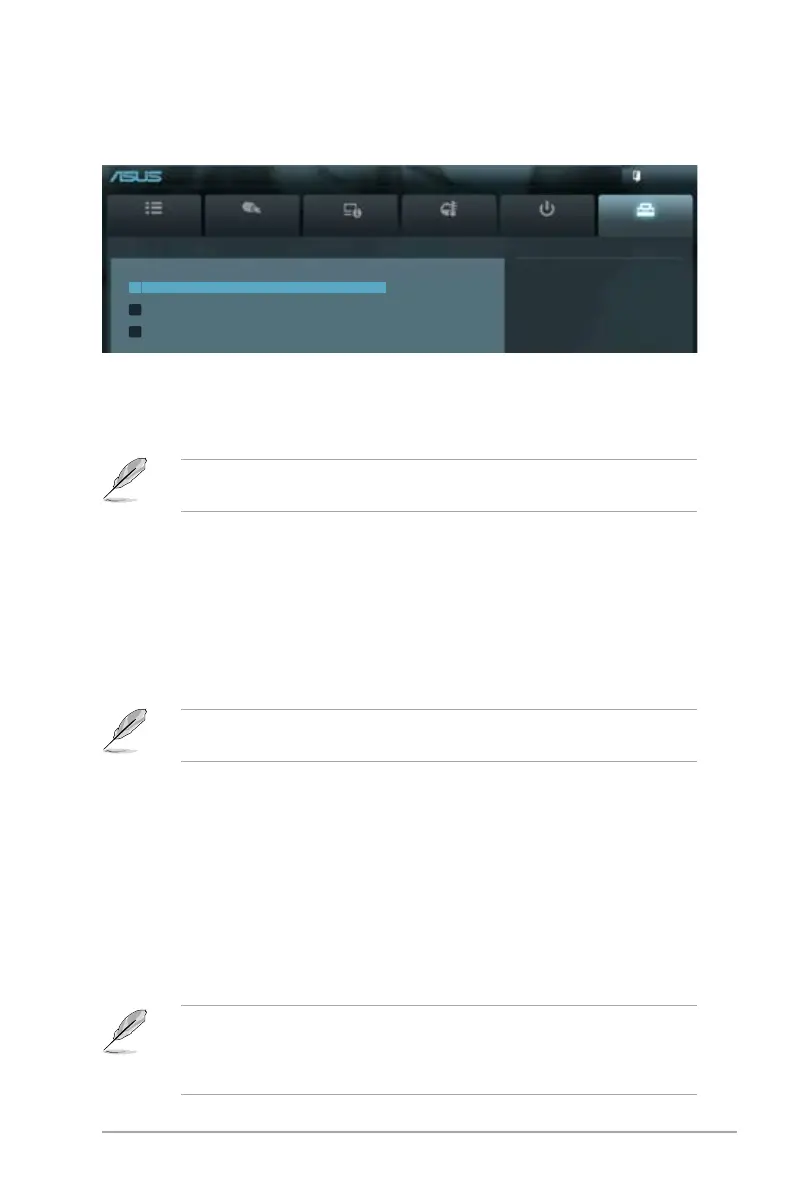

2.8 工具菜單（Tools）
本工具菜單可以讓您針對特別功能進行設置。請選擇菜單中的選項並按下 ＜Enter＞
鍵來顯示子菜單。
2.8.1 ASUS EZ Flash 2 Utility
本項目可以讓您運行 ASUS EZ Flash 2。當您按下 ＜Enter＞ 鍵後，華碩 EZ Flash
2 屏幕會出現。
更多詳細信息，請參考“2.1.2 使用華碩 EZ Flash 2 升級 BIOS 程序”部
分的說明。
2.8.2 ASUS SPD Information
DIMM Slot # [Slot 1]
本項目用來顯示安裝在選定插槽的內存條的 SPD（Serial Presence Detect）信
息 。設置值有：[Slot 1] [Slot 2]
2.8.3 ASUS O.C. Profile
本項目用來存儲或載入 BIOS 設置。
若沒有創建任何設置檔，【Setup Profile Status】項目顯示為 [Not
Installed]。
• 當升級 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。
• 建議您只在相同的內存 / 處理器設置與 BIOS 版本狀態下升級 BIOS 程
序。
Label
允許您輸入設置檔標籤。
Save to Profile
本項目用來將當前的 BIOS 文件保存到 BIOS Flash 中，並創建一個設置檔。輸入
一個設置檔號碼，按下 ＜Enter＞，再選擇 [Yes]。
Load from Profile
本項目用來載入先前保存在 BIOS Flash 中的 BIOS 設置。輸入一個設置檔號碼，
按下 ＜Enter＞，再選擇 [Yes]。
Main
Ai Tweaker
Advanced Monitor Boot Tool
Exit
Be used to update BIOS
EFI BIOS Utility - Advanced Mode
> ASUS EZ Flash Utility
> ASUS SPD Information
> ASUS O.C. Prole

Asus P8H61-M LX3 PLUS Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333 MHz
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA II connectors	4
USB 3.2 Gen 1 (3.1 Gen 1) connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	VIA VT1708S
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Supported storage drive interfaces	SATA II
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1748 MB
Parallel processing technology support	Not supported
PCI Express slots version	2.0
Cables included	SATA
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
Ethernet interface type	Fast Ethernet, Gigabit Ethernet
BIOS type	UEFI
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	173 mm
Width	226 mm
