Asus P8H61-M LX3 PLUS User Manual

第二章：BIOS 信息2-8
BIOS 菜單畫面
BIOS 設置程序有兩種使用模式：EZ 模式（EZ Mode）與高級模式（Advanced
Mode）。您可以在“Exit”菜單中變更模式，或通過 EZ 模式/高級模式畫面中的【Exit/
Advanced Mode】按鈕來變更。

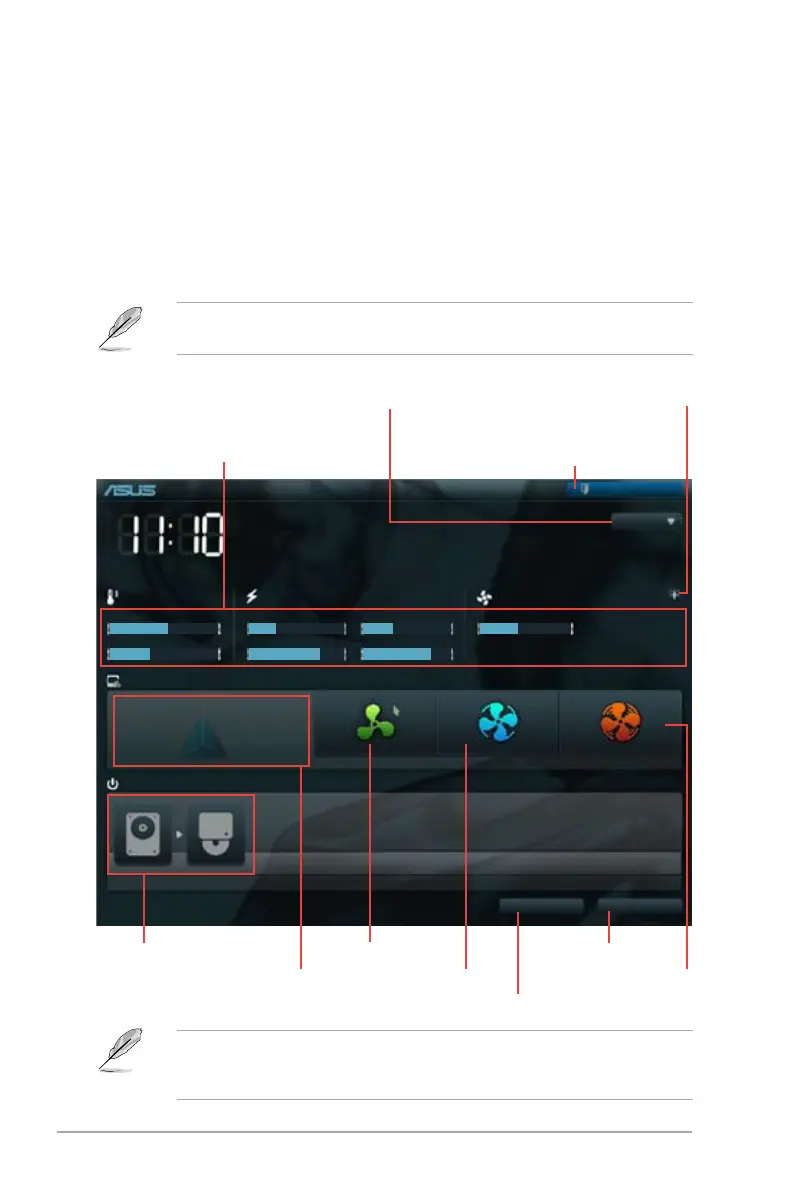

EZ 模式（EZ Mode）
默認情況下，當您進入 BIOS 設置程序後，EZ 模式（EZ Mode）畫面就會出現。
EZ 模式（EZ Mode）顯示基本系統信息概要，並用來選擇顯示語言、系統性能模
式與啟動設備順序。要進入高級模式（Advanced Mode），點擊【Exit/Advanced
Mode】按鈕，然後選擇高級模式（Advanced Mode）。
進入 BIOS 設置程序的默認畫面可變更。請參考“2.7 啟動菜單（Boot）”部
分【Setup Mode】 項目的說明。
• 啟動設備項目依據系統中安裝的設備而定。
• 只有安裝了啟動設備後，【Boot Menu(F8)】按鈕才可用。
不保存變更並退出 BIOS 設置程序，保
存變更並重新啟動系統，或進入高級模
式（Advanced Mode）
選擇 BIOS 設置程序
的顯示語言
顯示 CPU / 主板的溫度，CPU / 5V / 3.3V /
12V 電壓輸出，CPU / 機箱 風扇速度
節能模式
普通模式 華碩最優化模式
加載最優化默認值
選擇啟動設備順序
選擇啟動設備順序
顯示右邊所選模式的系統屬性
點擊顯示可用的風
扇轉速
P8H61-M LX3
BIOS Version : 0301 Build Date : 11/28/2011
CPU Type : Intel(R) Core(TM) i5-2400 CPU @ 3.10GHz Speed : 3100 MHz
Total Memory : 1024 MB (DDR3 1333MHz)
Exit/Advanced Mode
Temperature Voltage Fan Speed
CPU
+113.0ºF/+45.0ºC CPU 1.248V 5V 5.160V CPU_FAN 3325RPM CHA_FAN N/A
MB +75.2ºF/+40.0ºC 3.3V 3.344V 12V 12.248V
English
EFI BIOS Utility - EZ Mode
Friday [10/08/2010]
Normal
Boot Menu(F8)
Default(F5)
Use the mouse to drag or keyboard to navigate to decide the boot priority.
Boot Priority
Q-Fan Control
Quiet
Energy SavingPerformance

Asus P8H61-M LX3 PLUS Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	1066, 1333 MHz
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA II connectors	4
USB 3.2 Gen 1 (3.1 Gen 1) connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	VIA VT1708S
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Supported storage drive interfaces	SATA II
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1748 MB
Parallel processing technology support	Not supported
PCI Express slots version	2.0
Cables included	SATA
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
Ethernet interface type	Fast Ethernet, Gigabit Ethernet
BIOS type	UEFI
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	173 mm
Width	226 mm
