LTV38 R..TS/..TAS Safety Information
© Atlas Copco Industrial Technique AB - 9836 1857 00
21
Druckluftanschluss
• Das Werkzeug ist für einen Betriebsdruck (e)
von 6 - 7 bar = 600 - 700 kPa = 6–7 kp/cm
2
ausgelegt.
• Vor dem Anschluß den Schlauch sauber blasen.

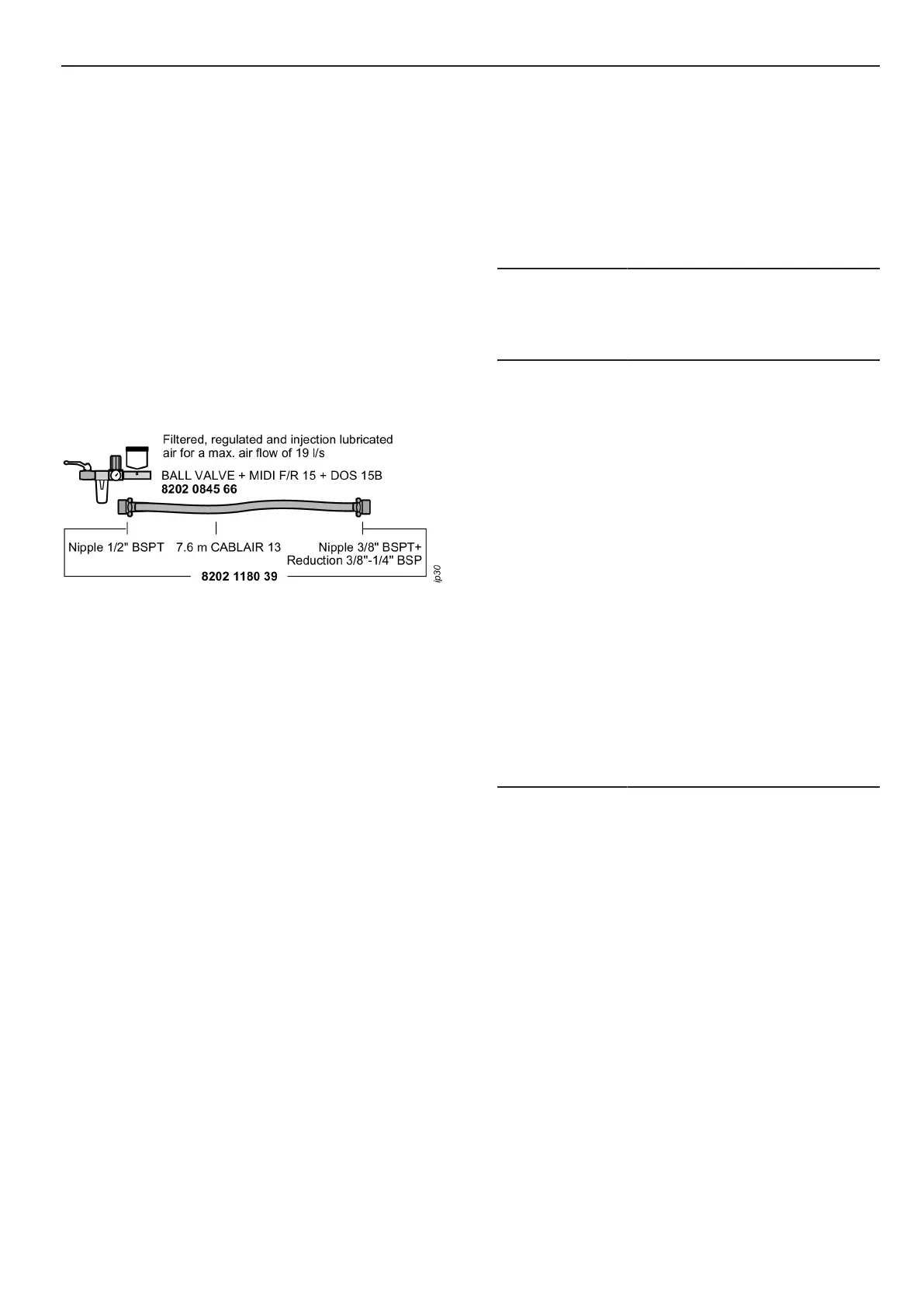

Montageempfehlung
Die Installations-Kits von Atlas Copco sind alle
für eine optimale Leistung Ihrer Werkzeuge aus-
gelegt.Wir haben unsere Installations-Sätze un-
terteilt für Material-abtragende- und Montagew-
erkzeuge.Hiermit können Sie eine Installation in
wenigen Minuten durchführen, denn alle Kompo-
nenten sind komplett vormontiert und ein-
satzbereit. Einfacher geht es nicht!
Weitere Hinweise entnehmen Sie dem Atlas Copco
Industrial Power Tools Katalog, Bestellnr. 9837
3000 01.
Handhabung
Anzugsdrehmoment
Für genauen und sicheren Betrieb muß das
Anzugsdrehmoment des Schraubendrehers im Ver-
hältnis zur Schraubverbindung genau eingestellt
werden. Die Drehmomentdaten der aktuellen
Verbindung überprüfen.
Das Anzugsdrehmoment wird durch Änderung der
Spannung der Kupplungsfeder eingestellt. Den
Schutzring drehen, bis das Loch im Kupplungsge-
häuse frei ist.Dann die Ausgangswelle drehen, bis
das Schlüsselloch in der Einstellscheibe sichtbar
ist. Den Einstellschlüssel im Uhrzeigersinn drehen,
um das Drehmoment zu verringern und gegen den
Uhrzeigersinn, um es zu erhöhen. Nach der Ein-
stellung den Schutzring zurückdrehen.
Nachprüfen des Anzugsdrehmoments
Die empfohlene Ausrüstung ist der Atlas Copco
Drehmomentprüfer, ACTA 3000 und ein ausre-
ichend bemessener Iin-line Transducer, IRTT
gemeinsam mit den verfügbaren Testverbindun-
gen.
Eichwert
Modell
Nenneichwert :
bei 0,59 mV/V
Winkelgeber :
Auflösung in
Pulse/Um-
drehung
LTV38 R85–
13–TS/TAS
100 318
LTV38 R70–
13–TS/TAS
84 266
LTV38 R60–
13–TS/TAS
50 214
LTV38 R50–
13–TS/TAS
50 183
LTV38 R50–
10–TS/TAS
50 183
LTV38 R42–
13–TS/TAS
50 152
LTV38 R42–
10–TS/TAS
50 152
LTV38 R32–
10–TS/TAS
50 117
LTV38 R27–
10–TS/TAS
50 98
1 Drehmomentwandler
Empfindlichkeit 0,59 mV/V. Der einzelne Eichw-
ert ist auf der Maschine eingestanzt. Bei Werkzeu-
gen mit integriertem Speicher (“S“ in der
Werkzeugbezeichnung) ist der Eichwert im Spe-
icher gespeichert.
2 Winkelgeber
Der Winkelauflösungswert ist auf der Maschine
eingestanzt (nur A-Modelle). Der Wert ist auch im
Werkzeugspeicher gespeichert.
Werkzeugspeicher
Folgende Information wird im Werkzeugspeicher
gespeichert:
• pneumatisches oder elektrisches Werkzeug
oder Reihenwandler
