Safety Information LTV38 R..TS/..TAS
70
© Atlas Copco Industrial Technique AB - 9836 1857 00
Tärinää aiheuttavien työkalujen asennus
On suositeltavaa, että paineilmansyötölle lisätään
joustavan letkun 300 mm minimipituus tärinää ai-
heuttavan työkalun ja pikaliittimen välille.
Yleiset tiedot
EY-YHDENMUKAISUUDEN VAKUUTUS
Atlas Copco Industrial Technique AB, S-105 23
STOCKHOLM, SWEDEN vakuutamme, että tuote
(nimi, tyyppi ja sarjanumero, katso etusivu) on yh-
denmukainen seuraavien direktiivien kanssa:
2006/42/EC
Sovellettu harmonisoituja standardeja:
EN 792-6
Tekninen tiedosto saatavana:
Laatupäällikkö, Atlas Copco Industrial Technique,
Tukholma, Ruotsi
Tukholma, 01.07.13
Tobias Hahn, Managing Director
Ilmoittajan allekirjoitus
Asennus
Tärinää aiheuttavien työkalujen
asennus
On suositeltavaa, että paineilmansyötölle lisätään
joustavan letkun 300 mm minimipituus tärinää ai-
heuttavan työkalun ja pikaliittimen välille.
Ilmanlaatu
• Parhaan suorituskyvyn ja koneen mahdollisim-
man pitkän käyttöiän takaamiseksi on su-
ositeltavaa käyttää paineilmaa, jonka kos-
teuspiste on enintään +10 °C. Lisäksi on su-
ositeltavaa käyttää Atlas Copcon jääkaappi-
tyyppistä ilmankuivainta.
• Käytä erillistä ilmansuodatinta, jonka tyyppi on
Atlas Copco FIL. Se suodattaa yli 15 mikronin
partikkelit ja yli 90 % nestemäisestä vedestä.
Suodatin on asennettava mahdollisimman
lähelle konetta ja ennen kaikkia muita valmis-
teluyksiköitä, kuten REG tai DIM (katso
pääkuvaston ilmalinjan lisävarusteet). Puhdista
letkut puhaltamalla ennen niiden yhdistämistä.
Mallit, jotka tarvitsevat ilmavoitelua:
• Paineilman on sisällettävä pieni määrä öljyä.
On suositeltavaa asentaa Atlas Copcon DIM-
öljysumulaite. Sen asetukset on määritettävä il-
malinjatyökalun ilmankulutuksen mukaisesti
seuraavaa kaavaa käyttämällä:
L = Ilmankulutus (litroina)
(Tieto voi löytyä myyntiaineistostamme.)
D = Pisaroiden määrä minuutissda (1 pisara =
15 mm3)
L* 0.2 = D
Tämä koskee pitkään käytettäviä ilmalin-
jatyökaluja. Atlas Copco Dosol -tyyppistä yk-
sipistevoitelulaitetta voidaan käyttää, jos käyn-
tijaksot ovat lyhyitä.
Dosol-laitteen asetuksista voi olla lisätietoja
pääkuvastomme ilmansyöttölaitteista kerto-
vassa osassa.
Mallit, jotka eivät tarvitse voitelua:
• Voitelua tarvitsemattomien työkalujen kohdalla
asiakas tekee päätöksen käytettävistä oheislait-
teista. Pieni määrä öljyä paineilmassa ei
kuitenkaan ole haitaksi. Öljy voidaan johtaa
esim. DIM-öljysumuvoitelulaitteella tai Dosol-
järjestelmällä.
• Huomio –Tämä ei koske turbiinityökaluja,
joita ei saa öljytä.
Paineilmaliitäntä
• Koneen työpaine (e) on 6-7 bar = 600-700 kPa
= 6-7 kp/cm
2
.
• Puhalla letku puhtaaksi ennen liittämistä.

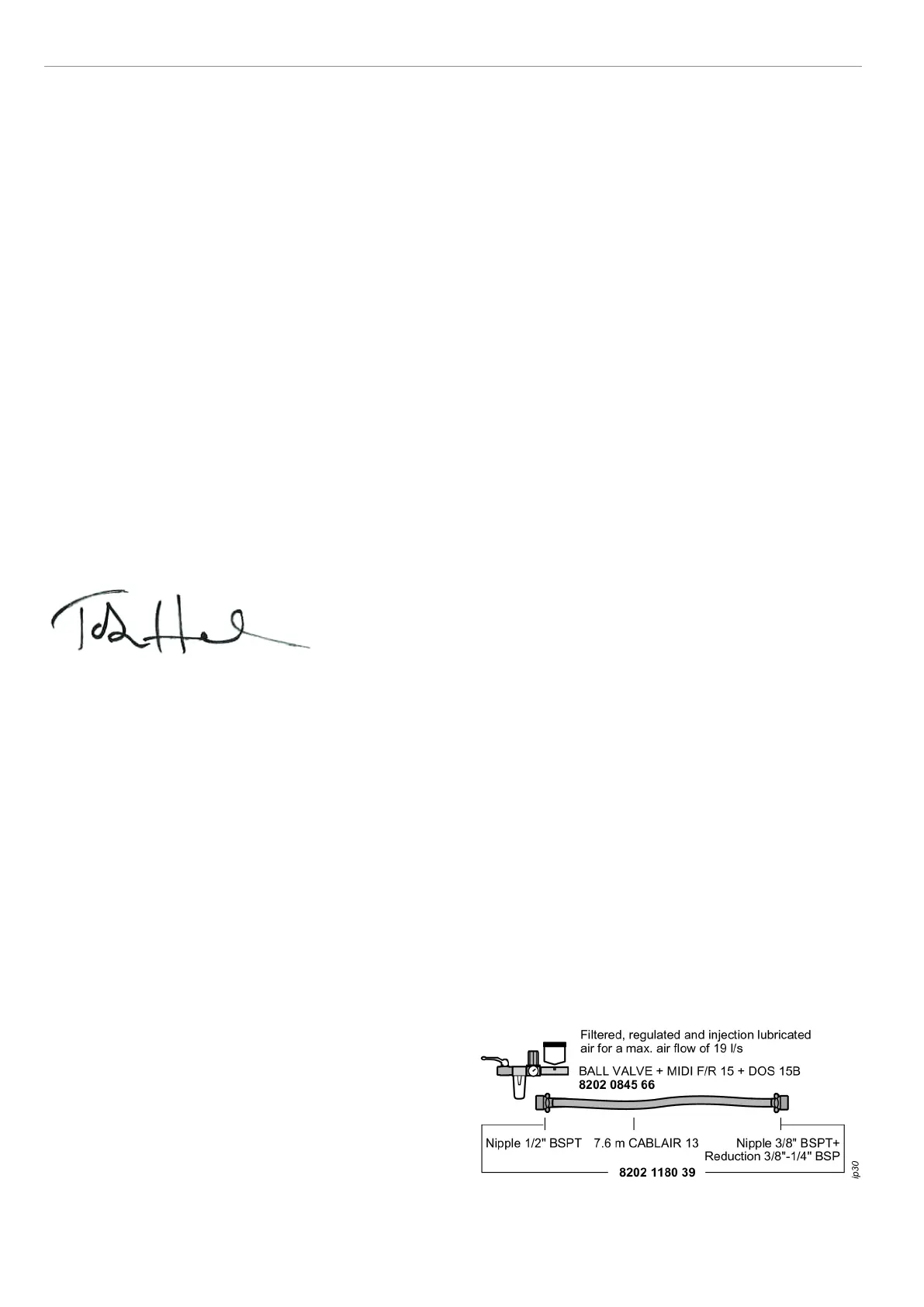

Asennusehdotus
Oikeiden liittimien, letkujen ja kiristimien valinta
saattaa monasti tuottaa päänvaivaa. Kalliin työajan
säästämiseksi ja paineilma-asennuksen oikean kap-
asiteetin varmistamiseksi ulosotosta työkaluun,
olemme laatineet asennusehdotukset eri työkaluja
varten.
