LTV38 R..TS/..TAS Safety Information
© Atlas Copco Industrial Technique AB - 9836 1857 00
43
Connessione dell'aria compressa
• L’utensile è stato progettato per una pressione
di esercizio massima (e) di 6–7 bar = 600–700
kPa = 6–7 kp/cm
2
.
• Prima di collegare il flessibile, pulirlo con aria.

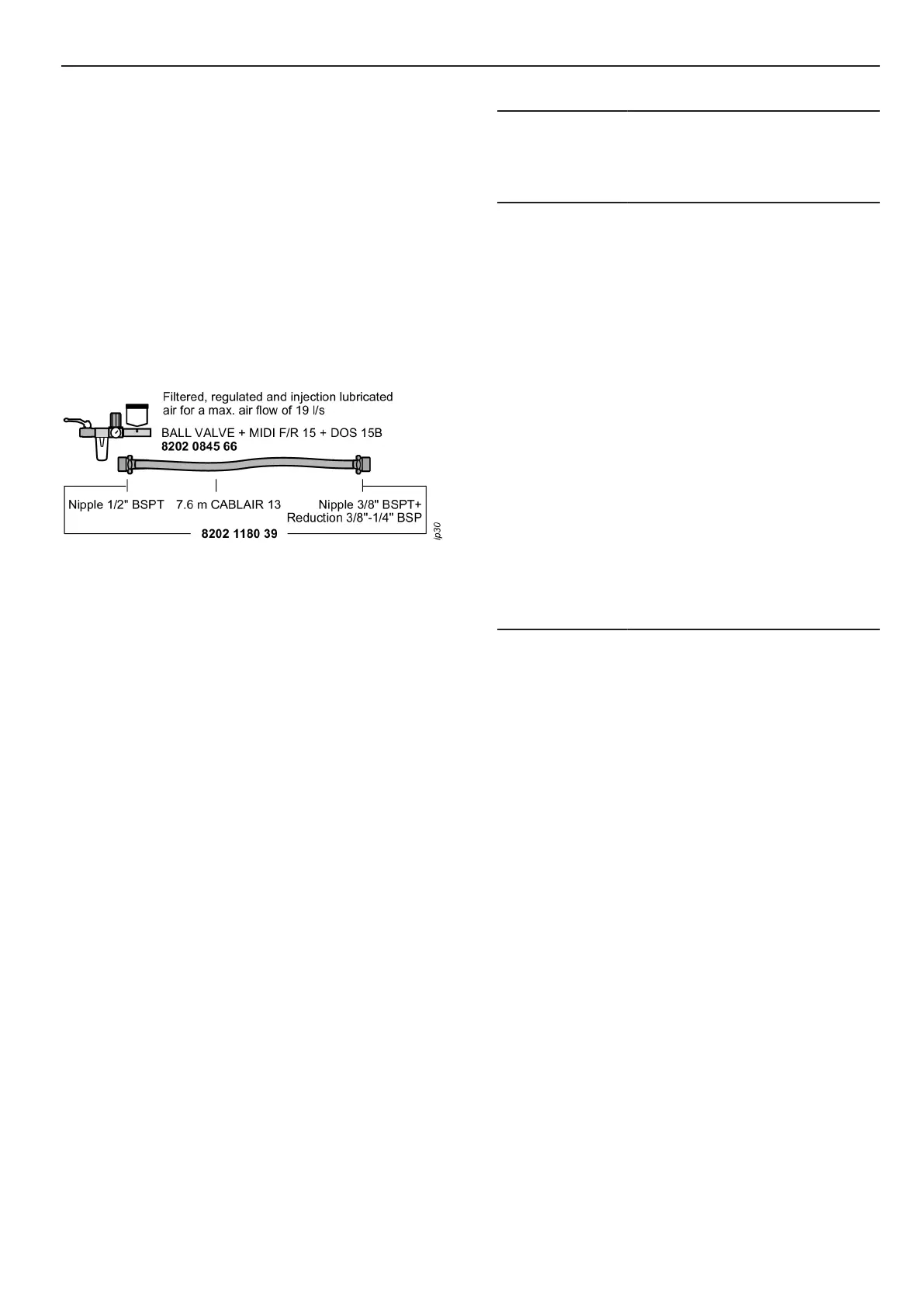

Proposta d'installazione
Scegliere i raccordi, i flessibili e i morsetti giusti
nel dettaglio può essere difficile. Per risparmiare
tempo e assicurare il corretto dimensionamento
dell’impianto pneumatico, dal punto di erogazione
all’attrezzo, proponiamo installazioni personaliz-
zate per ogni attrezzo.
Per ulteriori informazioni, leggere il catalogo degli
Utensili elettrici industriali Atlas Copco, Nr. d'or-
dine 9837 3000 01.
Istruzioni
Coppia di serraggio
Per il corretto funzionamento e la massima si-
curezza, la coppia di serraggio dell’avvitatore deve
essere regolata correttamente in relazione al giunto
a vite. Controllare la coppia effettiva del giunto.
La coppia di serraggio si regola cambiando la ten-
sione della molla della frizione. Girare l’anello
protettivo fino a liberare il foro nell’alloggiamento
della frizione. Girare quindi l’albero di uscita in
modo da poter vedere l’asola nella rondella di re-
golazione. Girare la chiave di regolazione in senso
orario per diminuire la coppia ed antiorario per au-
mentarla. Al termine della regolazione, girare nuo-
vamente l’anello protettivo.
Verifica della coppia di serraggio
Si raccomanda l’uso dell’analizzatore di coppia
Atlas Copco, ACTA 3000, e di un trasduttore in
linea di dimensioni adeguate, IRTT, insieme ai
giunti di prova disponibili.
Valore di taratura
Modello
Valore di
taratura nomi-
nale : a 0,59
mV/V
Encoder ango-
lare :
risoluzione in
impulsi/giri
LTV38 R85–
13–TS/TAS
100 318
LTV38 R70–
13–TS/TAS
84 266
LTV38 R60–
13–TS/TAS
50 214
LTV38 R50–
13–TS/TAS
50 183
LTV38 R50–
10–TS/TAS
50 183
LTV38 R42–
13–TS/TAS
50 152
LTV38 R42–
10–TS/TAS
50 152
LTV38 R32–
10–TS/TAS
50 117
LTV38 R27–
10–TS/TAS
50 98
1 Trasduttore di coppia
Sensibilità 0,59 mV/V. Il valore di taratura indi-
viduale è stampigliato sull’utensile. Sugli utensili
con memoria integrata (una “S” nel codice
dell’utensile), il valore di taratura è registrato nella
memoria dell’utensile.
2 Encoder angolare
Il valore di risoluzione dell’angolo è stampigliato
sull’utensile (soltanto modelli A). Inoltre, il sud-
detto valore è registrato nella memoria dell’uten-
sile.
Memoria dell’utensile
Nella memoria dell’utensile vengono registrate le
seguenti informazioni:
• utensile pneumatico o elettrico o trasduttore in
linea
• trasduttore di coppia: valore di taratura (Infor-
mazioni variabili dal FOCUS)
• trasduttore di coppia: valore dell’intera scala
(Informazioni variabili dal FOCUS)
