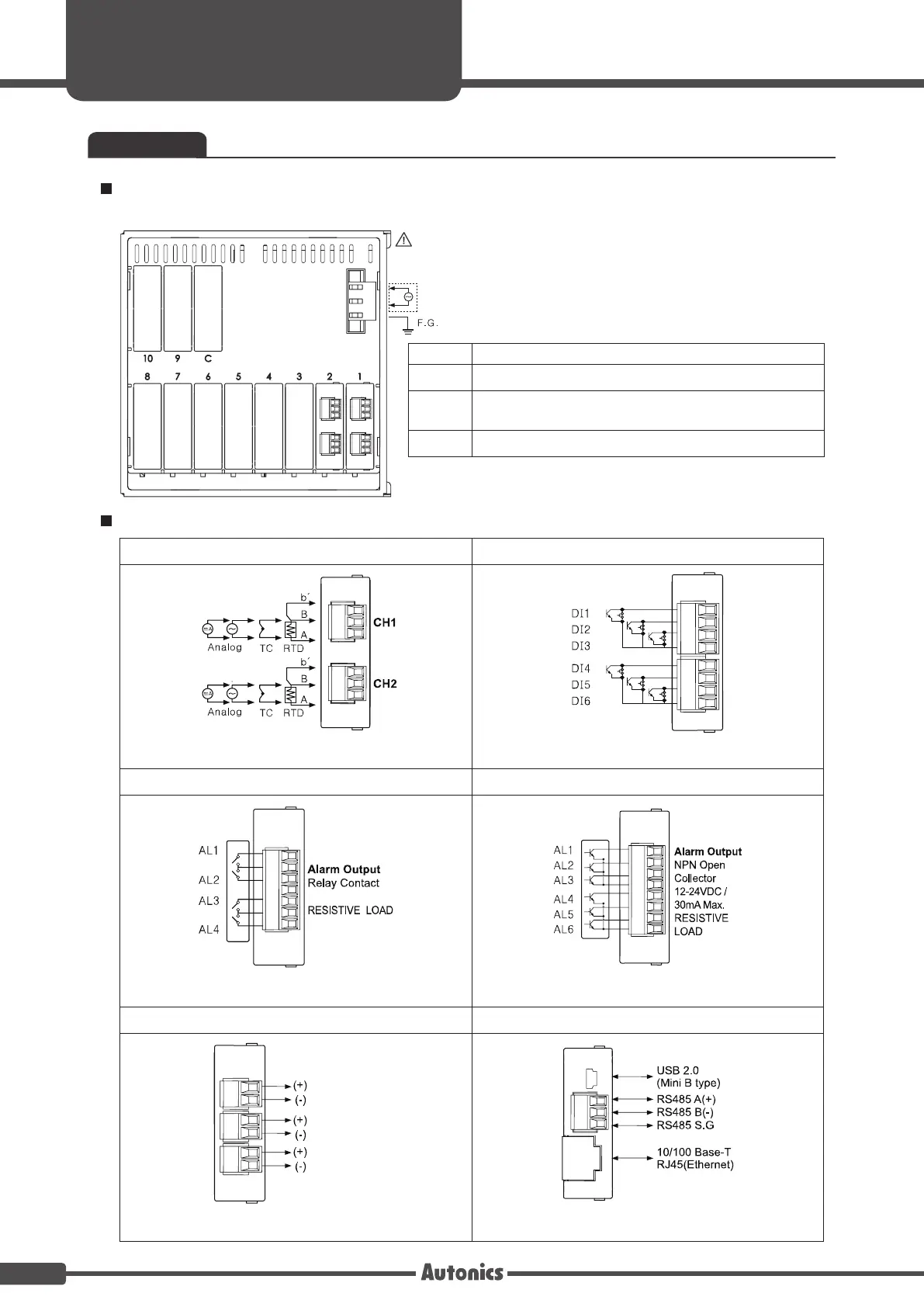

KRN100
Series
A-4
Rear side of KRN100 standard model
I/O card
Slot Description
1•to•6 Connects•universal•input•card(KRN-UI2).•
7•to•10
Connects•digital•input•card(KRN-DI6),•alarm•output•card(KRN-
AR4,•KRN-AT6),•transmitter•power•output•card(KRN-24V3).•
C Connects•communication•output•card(KRN-COM).
Universal input card [KRN-UI2] Digital input card [KRN-DI6]
+
-
+
-
UI2
Each•channel•is•isolated•and•dielectric•strength•is•500V.
DI6
Alarm output card [KRN-AR4(relay output)] Alarm output card [KRN-AT6(transistor output)]
AR4
250VAC•3A•1a
AT6
AL1,2,3•and•AL4,5,6••are•isolated.
Transmitter power output card [KRN-24V3] Communication output card [KRN-COM]
24V3
24VDC•30mA
24VDC•30mA
24VDC•30mA
24V•output•of•3EA•is•isolated•individually.
COM
This•gure•is•the•rear•side•of•KRN100-04000-00-0S.
SOURCE
100-240VAC
50/60Hz,•55VA
Connections
Inner Inner
