AVS Electronics ONE DT - Canaux de Réception

- 36 -
.
2,20 m
.
.
F
R
A

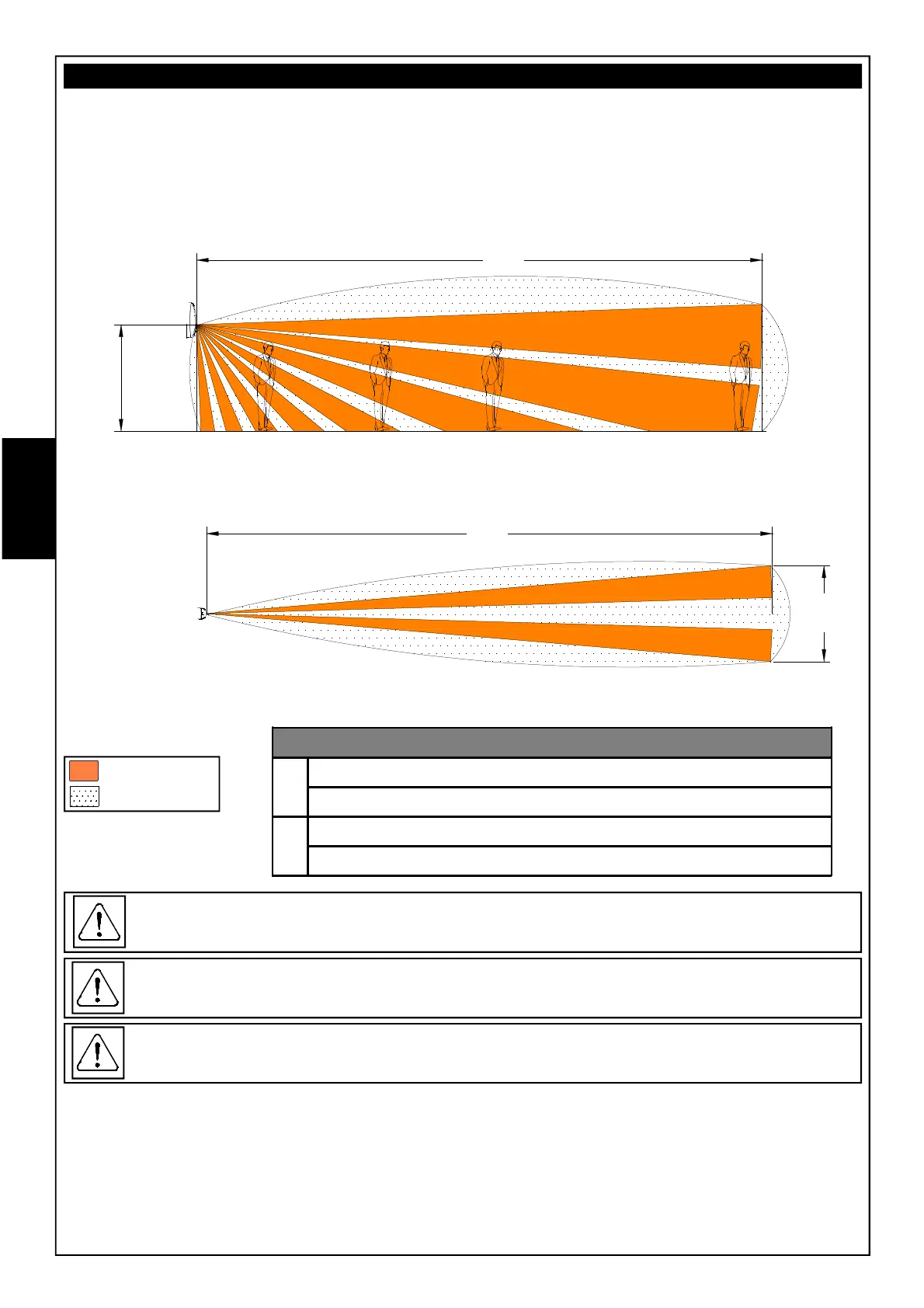

Canaux de réception
Les capteurs sont caractérisés par une lentille en mesure d’obtenir une couverture en pente maximale de 12
mètres pour les capteurs One DT et OnE DT HP et de 8 mètres pour les capteurs OnE PA, OnE PA HP et OnE PA
WS, avec un angle de détection d’environ 10°. La conformation particulière de la lentille, permet de protéger également
la zone environnante (d’après la figure).
La référence de la section micro-onde signalée sur les dessins concerne les modèles OnE DT et OnE
DT HP
La portée de la section infrarouge pourrait être sensiblement différente de ce qui est indiqué en fonction
des températures ambiantes.
Les modèles OnE DT et OnE DT HP sont préconisés pour des protections externes.
Éviter :
• que les canaux de réception ne rencontrent des sources de forte variation de chaleur comme des radiateurs,
des baies vitrées, etc.
• que les rayons du soleil ne frappent directement le capteur pyroélectrique
• qu’aucun objet en suspension, susceptibles d’osciller, ne se trouvent dans le champ de protection
• de toucher le capteur pyroélectrique avec les doigts
INFRAROUGE
MICRO-ONDE
P
P
L
COUVERTURE
P
12 mètres pour OnE DT et OnE DT HP
8 mètres pour OnE PA, OnE PA HP et OnE PA WS
L
2 mètres pour OnE DT et OnE DT HP
1,8 mètres pour OnE PA, OnE PA HP et OnE PA WS
Vue latérale
Vue du haut
Capteur
Capteur
