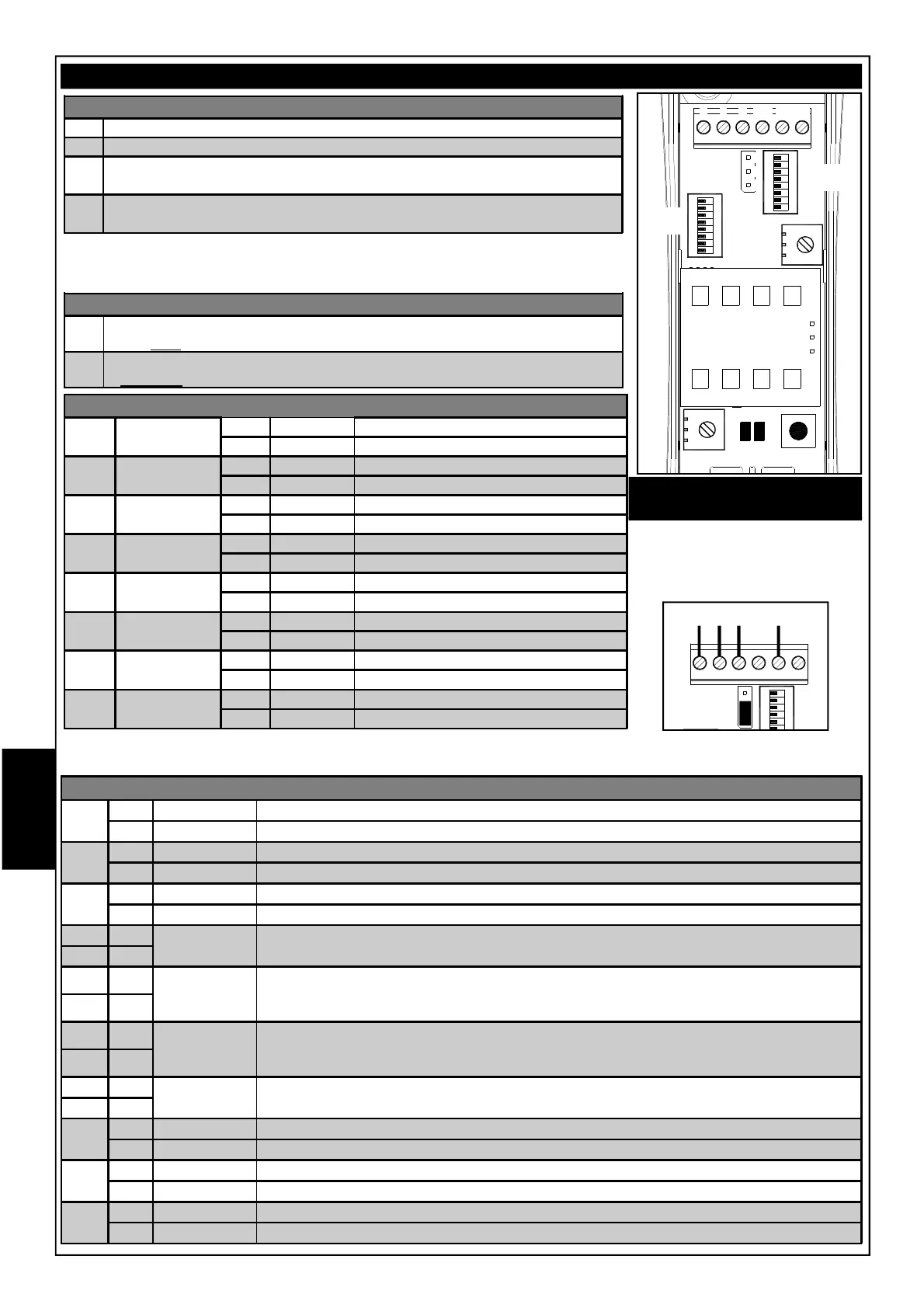

AVS Electronics ONE DT - AANSLUITING MET S1 in Positie 1 - 2; One PA en One DT

- 72 -
N
L
D
KLEMMENBORD
-
Negatieve voedingsspanning
+
Positieve voedingsspanning12 V =
C
Alarmcontact van de sensor met capaciteit van 100 mA
Normaal gesloten met sensor in rust
NC
T Contact van aansluitbeveiliging van de sensor met capaciteit van 100 mA
Normaal gesloten
T
SW1 - BALANCING WEERSTANDEN
DIP1
TAMPER
(zie S1)
ON
weerstand van 10 kohm ingeschakeld
OFF DEFAULT
weerstand van 10 kohm uitgeschakeld
DIP2
TAMPER
(zie S1)
ON
weerstand van 5,6 kohm ingeschakeld
OFF DEFAULT
weerstand van 5,6 kohm uitgeschakeld
DIP3
TAMPER
(zie S1)
ON
weerstand van 4,7 kohm ingeschakeld
OFF DEFAULT
weerstand van 4,7 kohm uitgeschakeld
DIP4
TAMPER
(zie S1)
ON
weerstand van 2,2 kohm ingeschakeld
OFF DEFAULT
weerstand van 2,2 kohm uitgeschakeld
DIP5
ALARM
(evenwijdig)
ON
weerstand van 10 kohm ingeschakeld
OFF DEFAULT
weerstand van 10 kohm uitgeschakeld
DIP 6
ALARM
(evenwijdig)
ON
weerstand van 5,6 kohm ingeschakeld
OFF DEFAULT
weerstand van 5,6 kohm uitgeschakeld
DIP 7
ALARM
(evenwijdig)
ON
weerstand van 4,7 kohm ingeschakeld
OFF DEFAULT
weerstand van 4,7 kohm uitgeschakeld
DIP 8
ALARM
(evenwijdig)
ON
weerstand van 2,2 kohm ingeschakeld
OFF DEFAULT
weerstand van 2,2 kohm uitgeschakeld
S1 - BEHEER CONTACT TAMPER
1 - 2
De weerstand, configureerbaar via de DIP SCHAKELAARS 1, 2, 3, 4 van de SW1,
blijkt in serie tussen het ALARMcontact en deze van de TAMPER (DEFAULT).
2 - 3
De weerstand, configureerbaar via de DIP SCHAKELAARS 1, 2, 3, 4 van de SW1,
is evenwijdig met het TAMPER contact.
Het is mogelijk de balancing weerstanden in te schakelen zowel voor het alarmcontact
als voor dit van de tamper. Voor de instellingen dient men zich te houden aan de
referentietabellen S1 en SW1.
SW2 - FUNCTIES
DIP 1
ON DEFAULT
Led Ingeschakeld
OFF
Led uitgeschakeld
DIP 2
ON Antimask activeert het Tamper relais
OFF DEFAULT Antimask activeert het Alarm relais
DIP 3
ON Antimask Micro-golf Ingeschakeld (alleen Mod. OnE DT)
OFF DEFAULT Antimask Micro-golf Uitgeschakeld (alleen Mod. OnE DT)
DIP 4 OFF DEFAULT In deze configuratie heeft de infrarood een default gevoeligheid (bestudeerd voor een
klassiek gebruik) en voert een digitale analyse uit van het signaal
DIP 5 OFF
DIP 4 ON
LAAG In deze configuratie heeft de infrarood een lage gevoeligheid tegenover de default
gevoeligheid en voert een digitale analyse uit van het signaal die strenger is in
vergelijking met deze van default en overweegt een dubbele impuls
DIP 5 OFF
DIP 4 OFF
GEMIDDELD In deze configuratie heeft de infrarood een gemiddelde gevoeligheid tegenover de
default gevoeligheid en voert een digitale analyse uit van het signaal die strenger is in
vergelijking met deze van default
DIP 5 ON
DIP 4 ON HOOG in deze configuratie heeft de infrarood een hoge gevoeligheid en detecteert elk signaal via
analyse van de amplitude
DIP 5 ON
DIP 6
ON Gele Led beeldt status af Micro-golf (alleen Mod. OnE DT)
OFF DEFAULT Gele Led beeldt status af Antimask
DIP 7
ON Antimask Infrarood Ingeschakeld
OFF DEFAULT Antimask Infrarood Uitgeschakeld
DIP 8
ON
Tamper Versnellingsmeter ingeschakeld
OFF DEFAULT
Tamper Versnellingsmeter uitgeschakeld
OnE PA en OnE DT
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
SW1
SW2
S1
1
3
-
+
C NC
T1 T2
RV1
RV2
TAMPER
L1
L2
2
AANSLUITING MET S1 in
positie 1 - 2
Als een weerstand van de TAMPER in
serie wordt ingeschakeld tussen de Dip
1-2-3-4 van de SW1, mogen de
klemmen NC en T2 niet worden
gebruikt.
ON
1 2 3 4 5
6
x
x
-
+
L L
S1
OPMERKING: Door gelijktijdig meerdere DIP, gaande van 1,2,3, en 4 (Tamper) op ON te plaatsen worden de relatieve
verwarmingselementen onderling parallel geplaatst. Hetzelfde principe is geldig voor de DIP 5,6,7 en 8 (Alarm).
