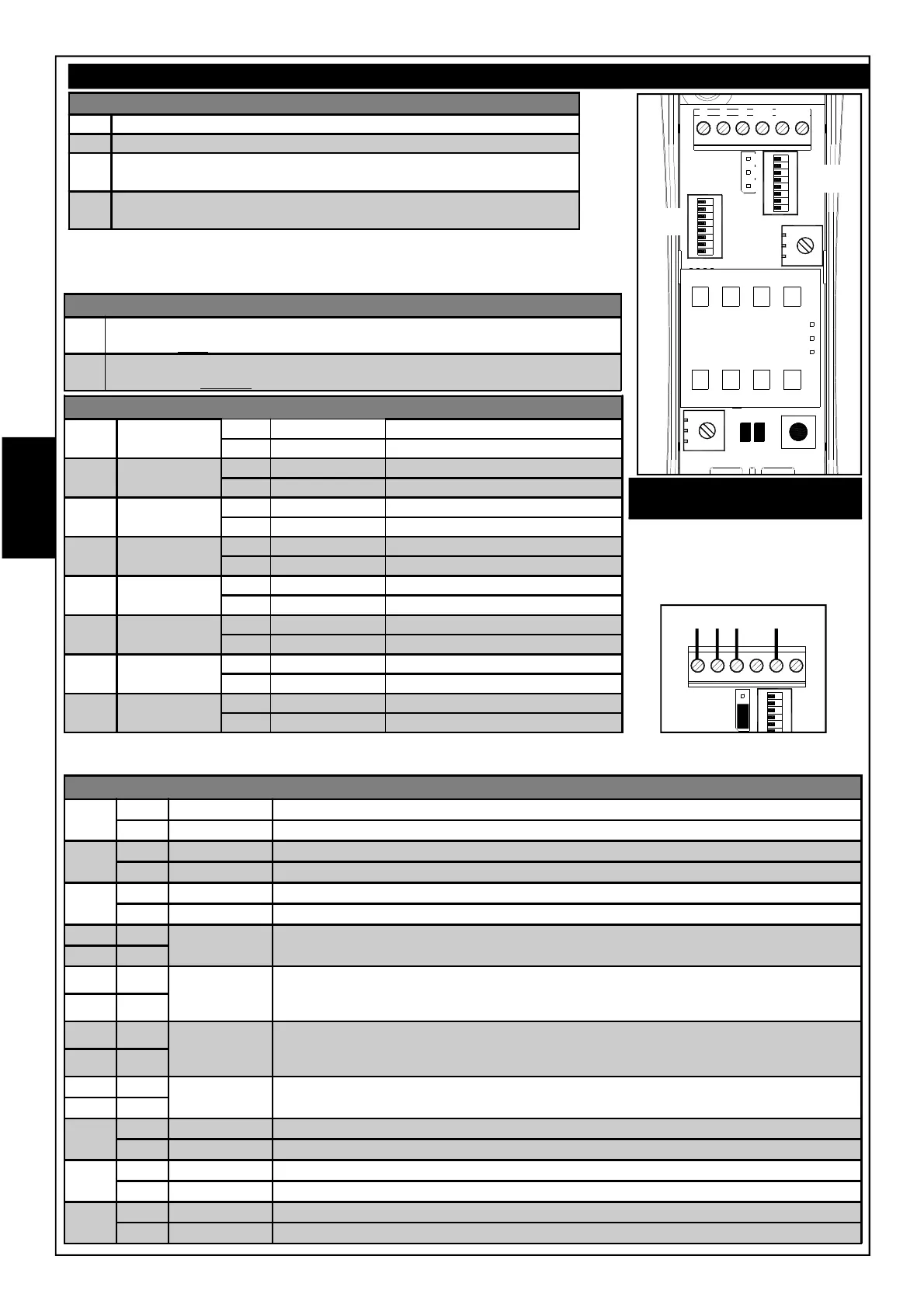

F
R
A
BORNIER
-
Négatif d'alimentation
+
Positif d'alimentation12 V =
C
Contact d'alarme du capteur avec portée de 100 mA
Normalement fermé avec capteur au repos
NC
T Contact d'anti-altération du capteur avec portée de 100 mA
Normalement fermé
T
SW1 - RESISTANCES D'ÉQUILIBRAGE
DIP 1
TAMPER
(voir S1)
ON
résistance de 10 kohm activée
OFF PAR DÉFAUT
résistance de 10 kohm désactivée
DIP 2
TAMPER
(voir S1)
ON
résistance de 5,6 kohm activée
OFF PAR DÉFAUT
résistance de 5,6 kohm désactivée
DIP 3
TAMPER
(voir S1)
ON
résistance de 4,7 kohm activée
OFF PAR DÉFAUT
résistance de 4,7 kohm désactivée
DIP 4
TAMPER
(voir S1)
ON
résistance de 2,2 kohm activée
OFF PAR DÉFAUT
résistance de 2,2 kohm désactivée
DIP 5
ALARME
(en parallèle)
ON
résistance de 10 kohm activée
OFF PAR DÉFAUT
résistance de 10 kohm désactivée
DIP 6
ALARME
(en parallèle)
ON
résistance de 5,6 kohm activée
OFF PAR DÉFAUT
résistance de 5,6 kohm désactivée
DIP 7
ALARME
(en parallèle)
ON
résistance de 4,7 kohm activée
OFF PAR DÉFAUT
résistance de 4,7 kohm désactivée
DIP 8
ALARME
(en parallèle)
ON
résistance de 2,2 kohm activée
OFF PAR DÉFAUT
résistance de 2,2 kohm désactivée
S1 - GESTION CONTACT TAMPER
1 - 2
La résistance, réglable au travers des commutateurs DIP 1, 2, 3, 4 de SW1, est
montée en série entre le contact d'ALARME et celui du TAMPER (PAR DÉFAUT)
2 - 3
La résistance, réglable au travers des commutateurs DIP 1, 2, 3, 4 de SW1, est
est montée en parallèle par rapport au contact TAMPER.
On peut insérer des résistances d’équilibrage pour le contact d’alarme et celui de
tamper.
Pour le réglage, s’en tenir aux tableaux de référence de S1 et SW1.
SW2 - FONCTIONS
DIP 1
ON PAR DÉFAUT Led activées
OFF Led désactivées
DIP 2
ON Antimask active le relais Tamper
OFF PAR DÉFAUT Antimask active le relais Alarme
DIP 3
ON Antimask Micro-onde Actif (Mod. OnE DT uniquement)
OFF PAR DÉFAUT Antimask Micro-onde Désactivé (Mod. OnE DT uniquement)
DIP 4 OFF PAR DÉFAUT Dans cette configuration l'infrarouge a une sensibilité par défaut (étudiée pour une
utilisation classique) et il exécute une analyse numérique du signal
DIP 5 OFF
DIP 4 ON
FAIBLE Dans cette configuration l'infrarouge a une sensibilité faible par rapport à celle par
défaut et il exécute une analyse numérique du signal plus sévère par rapport à celle
par défaut et il considère une double impulsion
DIP 5 OFF
DIP 4 OFF
MOYENNE Dans cette configuration l'infrarouge a une sensibilité moyenne par rapport à celle par
défaut et DIP 3 ON effectue une analyse numérique du signal plus sévère par rapport
à celle par défaut
DIP 5 ON
DIP 4 ON ELEVEE Dans cette configuration l'infrarouge a une sensibilité élevée et il détecte tout signal en
analysant l'amplitude
DIP 5 ON
DIP 6
ON Led Jaune affiche état Micro-onde (Mod. OnE DT uniquement)
OFF PAR DÉFAUT Led Jaune affiche état Antimask
DIP 7
ON Antimask Infrarouge Actif
OFF PAR DÉFAUT Antimask Infrarouge Désactivé
DIP 8
ON
Tamper Accéléromètre activé
OFF PAR DÉFAUT
Tamper Accéléromètre désactivé
OnE PA e OnE DT
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
SW1
SW2
S1
1
3
-
+
C NC
T1 T2
RV1
RV2
TAMPER
L1
L2
2
RACCORDEMENTS A S1 sur
position 1 - 2
Si l'on introduit une résistance de
TAMPER en série par l'intermédiaire
des Commutateurs DIP 1-2-3-4 du
SW1, les bornes NF et T2 ne doivent
pas être utilisées.
ON
1 2 3 4
5
x
x
-
+
L L
S1
NOTE: En positionnant en même temps sur ON plusieurs DIP entre 1, 2, 3 e 4 (Tamper) les résistances correspondantes
seront placées en parallèle entre elles. Le même principe vaut pour les DIP 5, 6, 7 et 8 (Alarme).
