Accessoires
On fournit les accessoires pour :

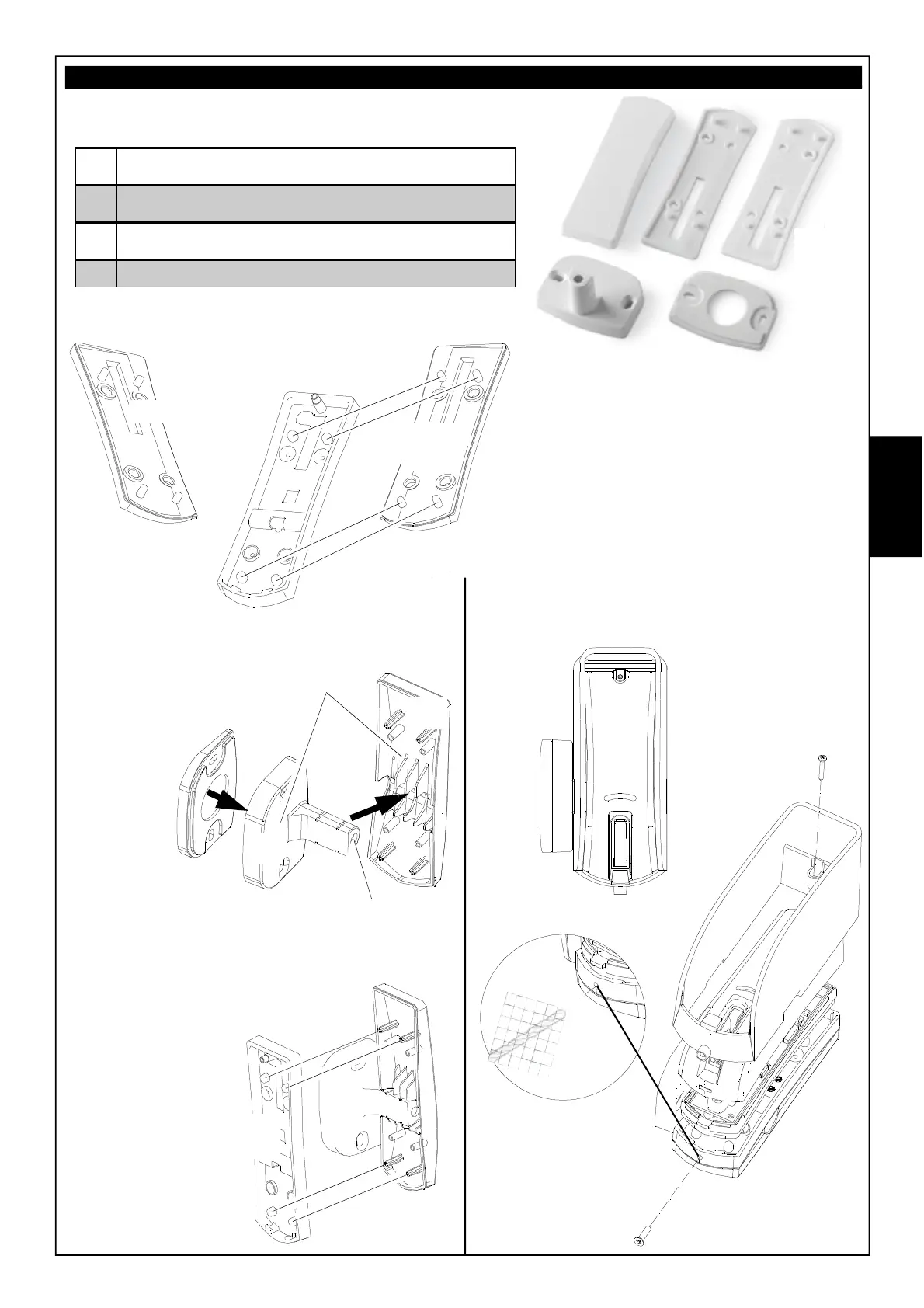

En fonction de l’inclinaison à apporter, avant la
fixation murale, embrayer l’Accessoire A (pour
donner une inclinaison de 5° vers la gauche) ou
l’Accessoire B (pour donner une inclinaison de 5°
vers la droite) sous le double fond, en introduisant les
4 axes dans les logements respectifs.
INCLINAISON À 5°
INCLINAISON À 90° - INCLINAISON À 95°
Couper le
dosseret
(Accessoire
C2), sur la
disposition
pré-percée,
du côté
souhaité pour
l’introduction
de l’étrier en
L
(Accessoire
C1)
Pour l’inclinaison
à 95°, avant la
fixation murale, introduire
l’Accessoire D sur le fond de
l’étrier en L (d’après la figure ci-contre)
Double
found
Introduire le double
fond en alignant les
trous sur les
tourelles en croix
présentes sur le
dosseret
(Accessoire C2)
et la fixer avec
les 4 vis 2,2 x 9,5
Accessoire
D
Accessoire
C
C1
C2
Trou pour le passage
du câble
Double fond
Accessoire
A
Accessoire
B
A
B
C1
C2
D
PROTECTION CONTRE LA PLUIE MOD. OSC
(Optionel)
Ø 3 mm
A
Accessoire pour l'installation murale avec inclinaison di 5° à
gauche
B
Accessoire pour l'installation murale avec inclinaison de 5° à
droite
C
Accessoire pour l'installation murale avec inclinaison de 90°,
constitué par un étrier en L (C1) et par le dosseret (C2)
D
Accessoire pour l'installation murale avec inclinaison de 95°
