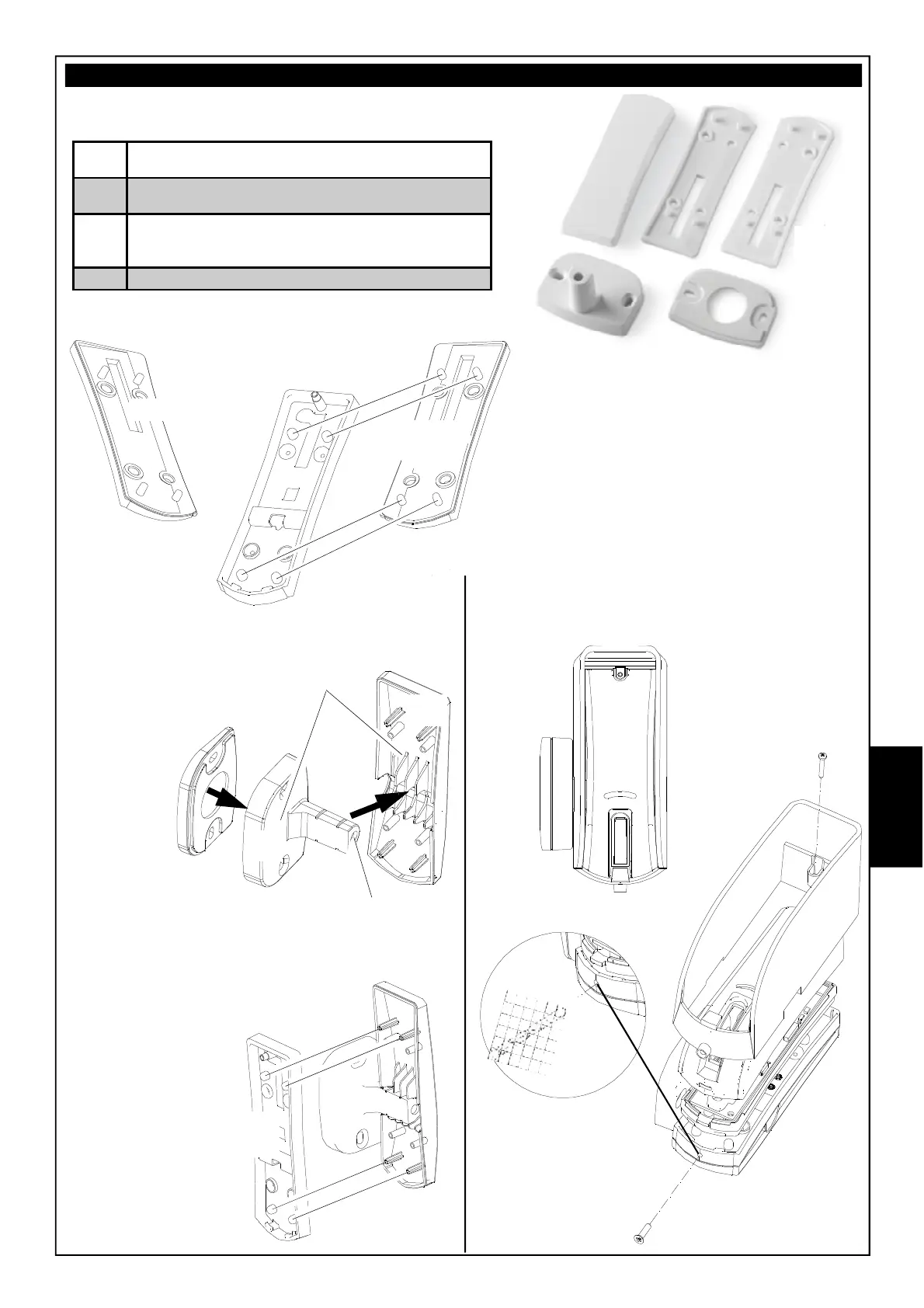

Accessoires
Een kit bevat de accessoires voor:
Vooraleer aan de muur te bevestigen, dient men
naargelang de te geven helling, het accessoire A
in te brengen (voor een helling van 5° naar links) of
accessoire B (voor een helling van 5° naar rechts)
onderaan de dubbele bodem via het inbrengen van de
4 spillen op de respectieve plaatsen
HELLING VAN 5°
HELLING VAN 90° - HELLING VAN 95°
De achterzijde
afsnijden
(Accessoire
C2), op de
geperforeerde
voorziening
aan de
gewenste
zijde voor het
inbrengen
van de L-
vormige
beugel
(Accessoire
C1). Vooraleer aan
de muur te bevestigen, voor
de helling van 95°het accessoire D
inbrengen op de bodem van de L-vormige
beugel (zoals in de figuur hiernaast).
Dubbele
bodem
De dubbele bodem
plaatsen en de gaten
aflijnen met de
kruiskoepels
aanwezig op de
achterkant
(Accessoire C2)
en deze
vastmaken met de 4
schroeven 2,2 x 9,5.
Accessoire
D
Accessoire
C
C1
C2
Gat voor het doorlaten
van de kabel
Dubbele bodem
Accessoire
A
Accessoire
B
A
B
C1
C2
D
REGENBESCHERMING MOD. OSC
(Optioneel)
Ø 3 mm
A
Accessoire voor wandmontage met helling van 5° naar
links
B
Accessoire voor wandmontage met helling van 5° naar
rechts
C
Accessoire voor wandmontage met helling van 90°,
bestaande uit een L-vormige beugel (C1) en de
achterzijde (C2)
D
Accessoire voor wandmontage met helling van 95°
