- 6 -
A
Predisposizione per il fissaggio
B
Canale passacavo predisposto
C
Agganci per il fissaggio del fondo al doppiofondo
D
Torretta per il blocco del coperchio tramite vite 2,2 x 16
E
Guide centraggio scheda
F
Torretta per il blocco della scheda al fondo tramite vite 2,9 x 6,5
G
Sedi degli agganci per il fissaggio del fondo al doppiofondo
H
Foro predisposto per il passaggio del cavo
(utilizzare il pressacavo in dotazione)
Consigli per l’installazione
• Scegliere con cura la posizione del sensore, tenendo presente che il sensore rileva i movimenti trasversali
dell’intruso e che la microonda rileva quelli di avvicinamento e allontanamento dal sensore.
• Fissare il sensore su superfici stabili e prive di vibrazioni, ad un’altezza compresa tra 1,9 e 2,2 metri.
• Evitare di puntare il sensore su lampade fluorescenti.
• Evitare che la luce solare colpisca direttamente il sensore.
• Usare cavo schermato, collegando la schermatura al negativo soltanto nella centrale e non nel sensore.

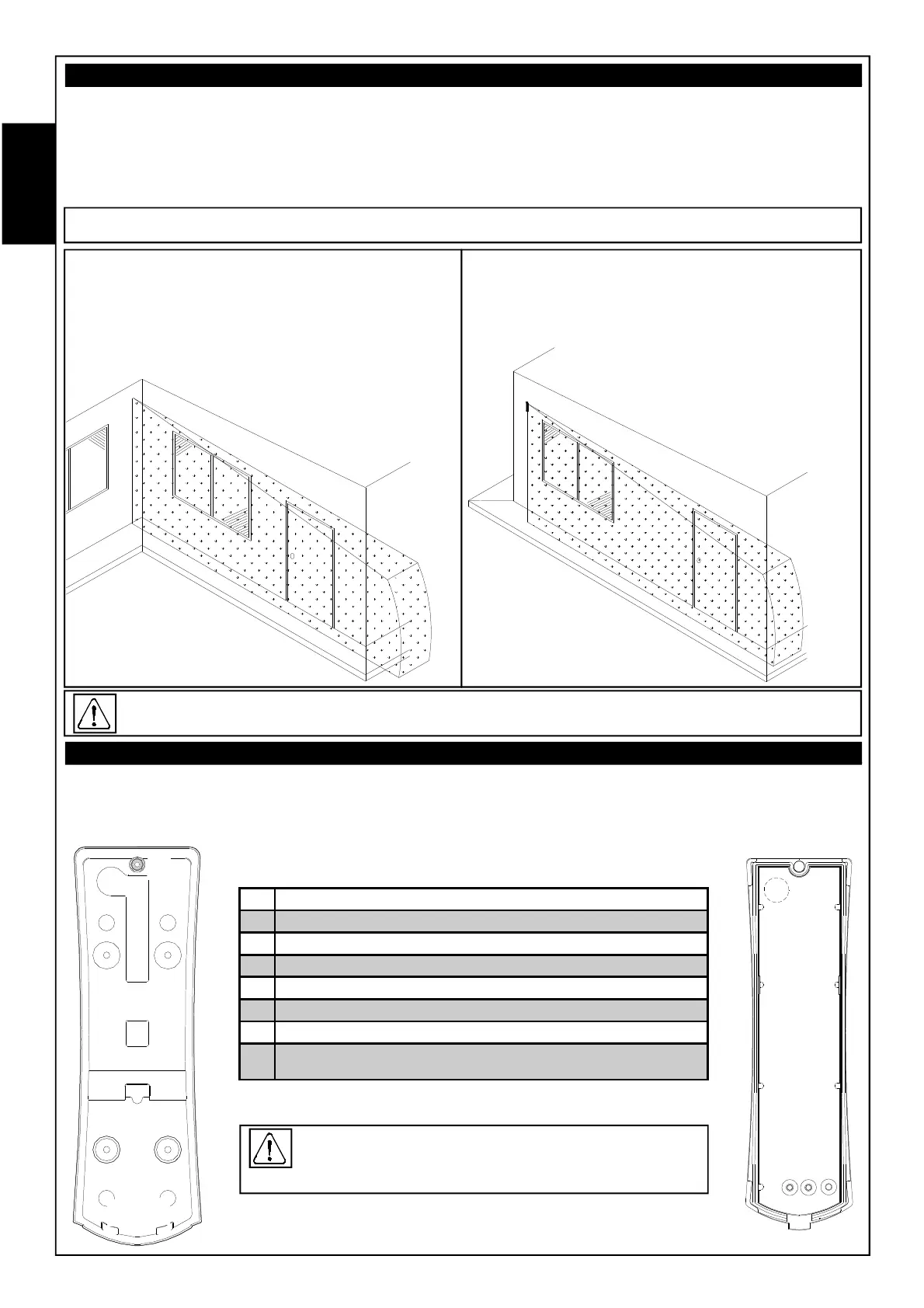

Esempi di installazione:
Spesso, a causa di imperfezioni installative (pareti non perfettamente lisce, fuori bolla, ecc...) è necessario
inclinare ulteriormente il sensore verso l’esterno e/o verso il basso fino ad ottenere la copertura ottimale.
Base sensore
Il sensore è dotato di un doppio fondo per il fissaggio alla parete o allo snodo per inclinarlo di 90°, al quale poi va
fissato il fondo vero e proprio nel quale va alloggiata la scheda.
Doppiofondo
B
A A
A A
D
CC
E
G
G
F
H
Prima di effettuare le operazioni descritte successivamen-
te, assicurarsi di aver estratto la scheda elettronica dalla
base per evitare di danneggiarla.
Fondo
Installazione a parete:
Per permettere una copertura completa (sia in larghez-
za che in profondità), mantenere il sensore ad almeno
un metro dalla parete da proteggere, se la distanza è
inferiore è necessario inclinare il sensore verso l’esterno
utilizzando gli accessori A o B che geometricamente
permettono al raggio più interno di ri-
manere parallelo alla parete, in-
clinando il sensore di 5°
verso destra o ver-
so sinistra.
Installazione con staffa a 90°:
Per permettere una copertura completa (sia in larghez-
za che in profondità), oltre all’accessorio C che inclina
il sensore di 90° rispetto alla parete da proteggere, uti-
lizzare l’accessorio D che geometricamen-
te permette al raggio più interno di
rimanere parallelo alla parete,
inclinando il sensore di
ulteriori 5° verso
l’esterno.
