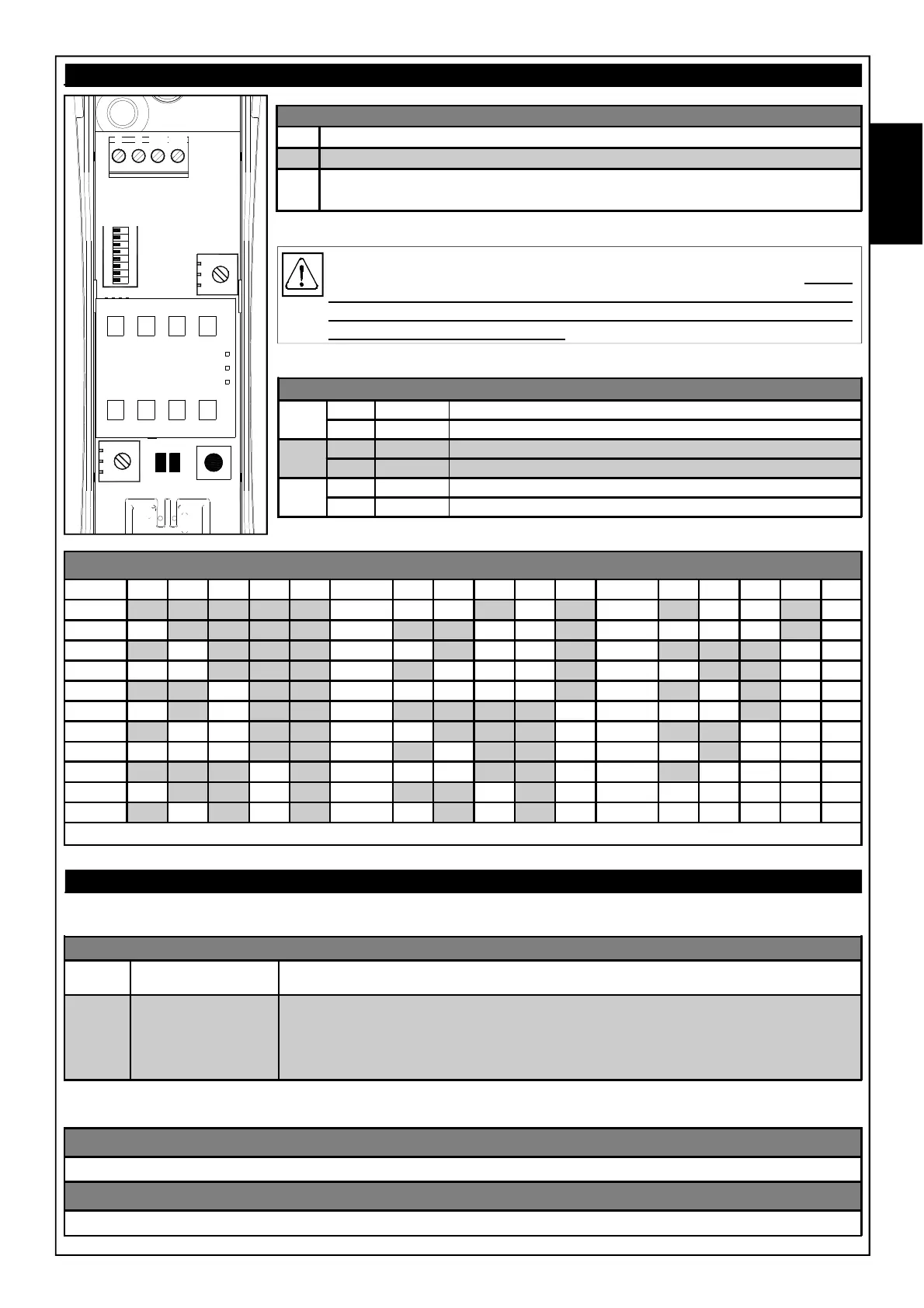

AVS Electronics ONE DT - One PA HP E One DT HP; Configurazioni Comuni One PA, One DT, One PA HP E One DT HP

- 9 -
SW2 - INDIRIZZO OnE PA HP e OnE DT HP
Sensore DIP1DIP2 DIP3 DIP4 DIP5Sensore DIP1DIP2 DIP3 DIP4 DIP5Sensore DIP1DIP2 DIP3 DIP4 DIP5
1
ON ON ON ON ON
12
OFF OFF ON OFF ON
23
ON OFF OFF ON OFF
2
OFF ON ON ON ON
13
ON ON OFF OFF ON
24
OFF OFF OFF ON OFF
3
ON OFF ON ON ON
14
OFF ON OFF OFF ON
25
ON ON ON OFF OFF
4
OFF OFF ON ON ON
15
ON OFF OFF OFF ON
26
OFF ON ON OFF OFF
5
ON ON OFF ON ON
16
OFF OFF OFF OFF ON
27
ON OFF ON OFF OFF
6
OFF ON OFF ON ON
17
ON ON ON ON OFF
28
OFF OFF ON OFF OFF
7
ON OFF OFF ON ON
18
OFF ON ON ON OFF
29
ON ON OFF OFF OFF
8
OFF OFF OFF ON ON
19
ON OFF ON ON OFF
30
OFF ON OFF OFF OFF
9
ON ON ON OFF ON
20
OFF OFF ON ON OFF
31
ON OFF OFF OFF OFF
10
OFF ON ON OFF ON
21
ON ON OFF ON OFF
32
OFF OFF OFF OFF OFF
11
ON OFF ON OFF ON
22
OFF ON OFF ON OFF
Di DEFAULT i sensori vengono forniti con i DIP SWITCH da 1 a 5 in OFF (Sensore 32)
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
SW2
-
+
DADB
RV1
RV2
TAMPER
L1
L2
OnE PA HP e OnE DT HP
MORSETTIERA
-
Negativo di alimentazione
+
Positivo di alimentazione12 V =
DA
Seriale RS485: Da collegare all'ingresso dedicato dei satelliti XSATHP o
direttamente alla seriale RS485 delle centrali predisposte
DB
Esclusivamente per il collegamento dei morsetti di comunicazione seriale DA
e DB si consigliano cavi schermati della sezione di 0.5mm² ciascuno, mentre
la sezione dei cavi di alimentazione (+ e -) delle apparecchiature collegate
alla seriale deve essere dimensionata in base alla tipologia dell’impianto, se-
condo l’esperienza dell’installatore.
Trimmer RV1 - Portata Microonda (solo Mod. One DT e OnE DT HP)
Trimmer per la regolazione della portata della microonda (ruotandolo in senso antiorario si ottiene la portata minima).
Trimmer RV2 - Portata Infrarosso
Trimmer per la regolazione della portata dell'infrarosso (ruotandolo in senso antiorario si ottiene la portata minima).
Configurazioni comuni OnE PA, OnE DT, OnE PA HP e OnE DT HP
Il led Giallo, in base al settaggio del DIP6 del banco SW2 può segnalare lo statodella microonda o lo stato del
circuito di Antimascheramento.
Oltre al Trimmer RV1 per la regolazione della portata della microonda, il sensore possiede un Trimmer RV2 per una
regolazione della portata dell’infrarosso
LED
BLU
(LD1)
Lampeggia:
Fisso:
alternativamente al led giallo per circa 60 secondi alla prima alimentazione
segnalazione allarme generale
GIALLO
(LD2) DIP 6 di SW2 in OFF
DIP 6 di SW2 in ON
Lampeggia:
Fisso:
Lampeggio veloce:
Lampeggio lento:
Fisso:
alternativamente al led blu per circa 60 secondi alla prima alimentazione
segnalazione allarme Antimask
segnalazione preallarme Antimask
calibrazione antimask dopo la chiusura del coperchio
segnalazione allarme Microonda
SW2 - FUNZIONI
DIP 6
ON Led Giallo visualizza stato Microonda (solo Mod. OnE DT HP)
OFF DEFAULT Led Giallo visualizza stato Antimask
DIP 7
ON Antimask Attivo
OFF DEFAULT Antimask Disabilitato
DIP 8
ON
Tamper Accelerometro abilitato
OFF DEFAULT
Tamper Accelerometro escluso
