AVS Electronics ONE DT - Accesorios; E S P

- 55 -
E
S
P

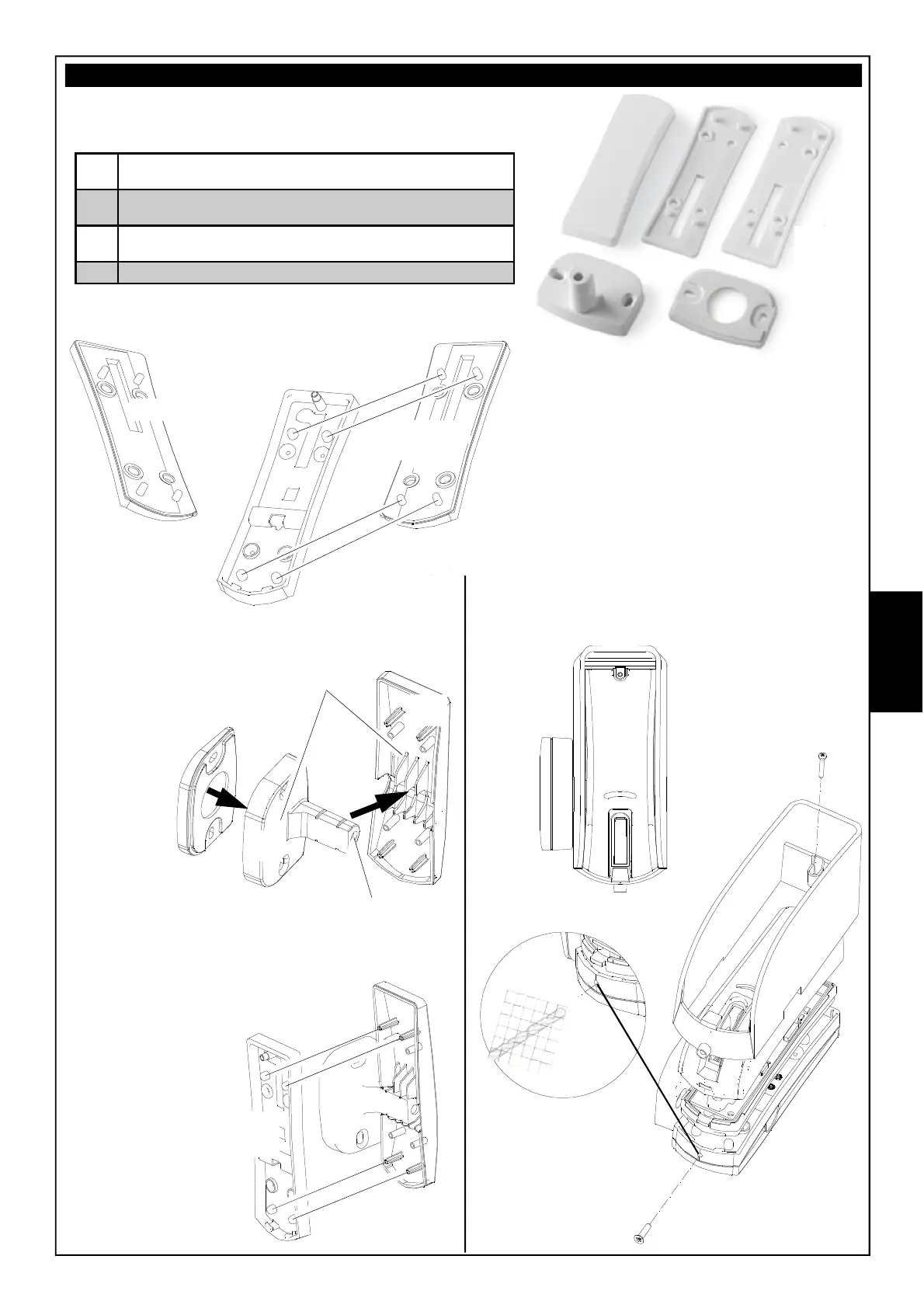

Accesorios
Completan el equipo los accesorios para:
Según la inclinación que se quiera dar, antes de
fijar el equipo a la pared acoplar el Accesorio A
(para dar 5° de inclinación a la izquierda) o el
Accesorio B (para dar 5° de inclinación a la derecha)
debajo del doble fondo, introduciendo los 4 pernos en
sus respectivos alojamientos
INCLINACIÓN A 5°
INCLINACIÓN A 90° - INCLINACIÓN A 95°
Recortar el
respaldo
(Accesorio
C2) siguiendo
el precortado
en el lado
deseado
para
introducir la
brida en L
(Accesorio
C1).
Para la
inclinación de
95°, introducir el
Accesorio D en el
extremo de la brida en L antes
de la fijación a la pared (como se muestra
en la figura).
Doble
fondo
Insertar el doble fondo
alineando los orificios
con las torretas en
cruz presentes en
el respaldo
(Accesorio C2) y
fijarlo con los 4
tornillos 2,2 x 9,5
Accesorio
D
Accesorio
C
C1
C2
Orificio para el paso
del cable
Doblefondo
Accesorio
A
Accesorio
B
A
B
C1
C2
D
PROTECCIÓN CONTRA LA LLUVIA MOD. OSC
(Opcional)
Ø 3 mm
A
Accesorio para instalación en pared con inclinación de 5° a
la izquierda
B
Accesorio para instalación en pared con inclinación de 5° a
la derecha
C
Accesorio para instalación en pared con inclinación de 90°
compuesto por 1 brida en L (C1) y el respaldo (C2)
D
Accesorio para instalación en pared con inclinación de 95°
