Axis 221 Installation Guide

Page 16 AXIS 221/223M Guide d'installation
Branchements
1. Connectez la AXIS 221/223M à votre réseau à l'aide d'un câble de réseau standard.
2. Branchez l'alimentation à l'aide d'une des 3 méthodes autorisées reprises ci-dessous.
• Le transformateur fourni.
• PoE (Power over Ethernet) via le câble réseau. Cette connexion sera automatiquement
détectée si elle est disponible via le réseau.
• Le connecteur d'alimentation sur le panneau arrière. Consultez la figure ci-dessus.

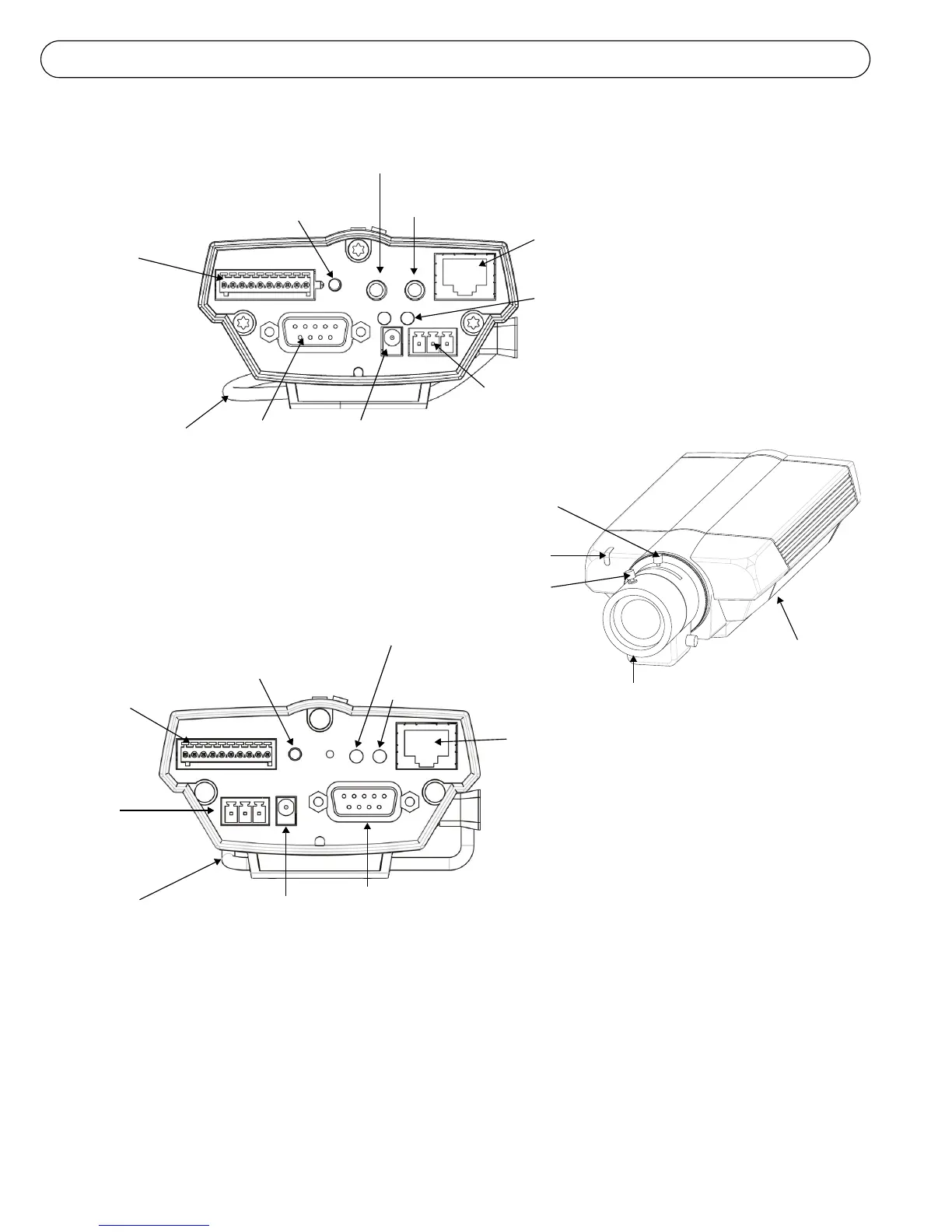

Voyant
d'état
Zoom
(Avant/Arrière)
Mise au point
Iris DC
Numéro de série su
r
l'étiquette sous la
caméra
Transformateur -
E/S à 10
broches
Connecteur pour
terminaux
d'alimentation
Connecteur
Voyant d'alimentation
Voyant de réseau
Bouton
de réinitialisation/commande
Connecteur
RS-232 -
Connecteur
Connecteur
(également PoE)
réseau
Câble de
commande
de l'iris DC
Câble de
commande
de l'iris DC
Transformateur -
Connecteur
RS-232 -
Connecteur
Connecteur
(également PoE)
réseau
Voyants d'alimentation et de
réseau
Bouton
Sortie audio
Entrée audio
E/S à 10 broches
C
onnecteur pour
t
erminaux
AXIS 223M - Vue arrière
AXIS 221 - Vue arrière
AXIS 221/223M
Vue avant
Connecteur
d'alimentation
de réinitialisation/

Axis 221 Specifications

General

Maximum resolution	640 x 480 pixels
Supported video modes	-
Video formats supported	MPEG4
Camera shutter speed	1/25000 - 2 s
Minimum illumination	0.08 lx
Sensor type	CCD
Progressive scan	Yes
Optical sensor size	1/3 \
Optical zoom	- x
Focus adjustment	1.0
Focal length range	3 - 8 mm
Built-in HDD	No
Flash memory	8 MB
Internal memory	32 MB
Type	IP security camera
Certification	EN 55022 B, EN 55024, EN 61000-3-2, EN 61000-3-3, \\r EN 61000-6-1, EN 61000-6-2, FCC 5 B B, \\r VCCI B, C-tick AS/NZS CISPR22, ICES-003 B, \\r EN 60950-1
Placement supported	Indoor
Connectivity technology	Wired
Form factor	Bullet
Product color	Gray
Housing material	Aluminum
Ethernet LAN (RJ-45) ports	1
Cabling technology	10/100Base-T(X)
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
AC input voltage	24 V
Power source type	PoE
Power consumption (typical)	7.5 W
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	20 - 80 %
Compliance industry standards	IEEE 802.3a

Weight and Dimensions

Weight	550 g
