Axis 221 Installation Guide

Pagina 52 Guida all'installazione di AXIS 221/223M
Collegamenti
1. Collegare la videocamera AXIS 221/223M alla rete mediante un cavo di rete standard.
2. Collegare l'alimentazione mediante uno dei tre metodi supportati elencati di seguito:
• Tramite l'adattatore di alimentazione fornito.
• Tramite alimentazione su rete Ethernet (PoE, Power over Ethernet) utilizzando il cavo di rete,
che verrà rilevato automaticamente se disponibile in rete.
• Tramite la morsettiera di alimentazione sul pannello posteriore. Vedere le illustrazioni
precedenti.
Indicatore
di stato
Levetta zoom
(Tele/wide)
Levetta messa a fuoco
Obiettivo a
controllo
diretto Iris
Numero di ser
i
etichetta lato
inferiore
Connettore
di alimentazione a 10 pin
Connettore I/O
Morsettiera
Spia di alimentazione
Indicatore di rete
Pulsante
reset/controllo
di alimentazione
Connettore
RS-232
di alimentazione
Connettore
(anche PoE)
di rete
Cavo di controllo
obiettivo a controllo
diretto Iris
Cavo di
controllo
obiettivo a
controllo
diretto Iris
Connettore
di alimentazione
Connettore
RS-232
Connettore
(anche PoE)
a 10 pin
Indicatori di alimentazione e di rete
Pulsante
reset/controllo
Uscita audio
Ingresso audio
di rete
Morsettiera di
alimentazione I/O

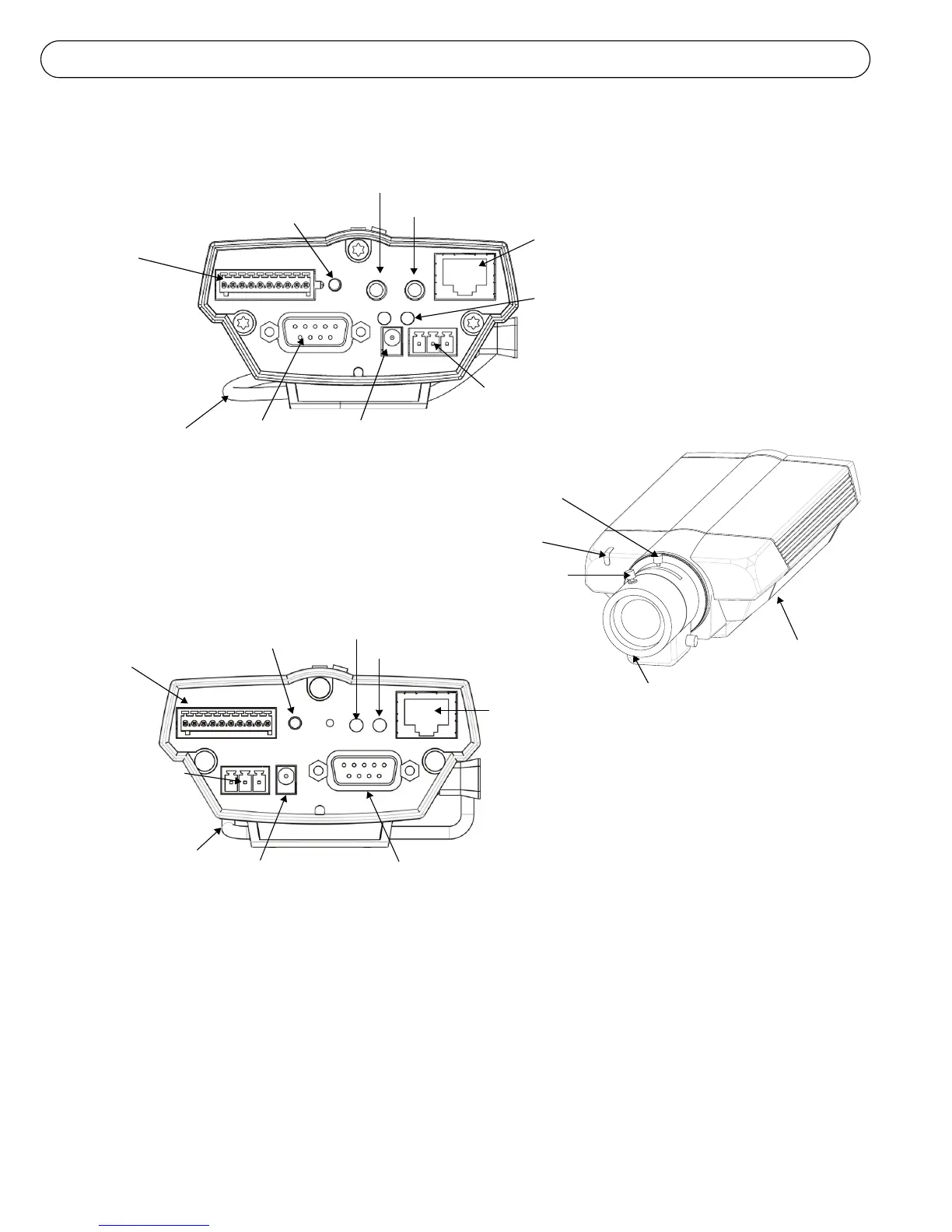

AXIS 223M - Vista posteriore
AXIS 221 - Vista posteriore
AXIS 221/223M
Vista anteriore
Morsettiera
di alimentazione

Axis 221 Specifications

General

Maximum resolution	640 x 480 pixels
Supported video modes	-
Video formats supported	MPEG4
Camera shutter speed	1/25000 - 2 s
Minimum illumination	0.08 lx
Sensor type	CCD
Progressive scan	Yes
Optical sensor size	1/3 \
Optical zoom	- x
Focus adjustment	1.0
Focal length range	3 - 8 mm
Built-in HDD	No
Flash memory	8 MB
Internal memory	32 MB
Type	IP security camera
Certification	EN 55022 B, EN 55024, EN 61000-3-2, EN 61000-3-3, \\r EN 61000-6-1, EN 61000-6-2, FCC 5 B B, \\r VCCI B, C-tick AS/NZS CISPR22, ICES-003 B, \\r EN 60950-1
Placement supported	Indoor
Connectivity technology	Wired
Form factor	Bullet
Product color	Gray
Housing material	Aluminum
Ethernet LAN (RJ-45) ports	1
Cabling technology	10/100Base-T(X)
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
AC input voltage	24 V
Power source type	PoE
Power consumption (typical)	7.5 W
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	20 - 80 %
Compliance industry standards	IEEE 802.3a

Weight and Dimensions

Weight	550 g
