Página 40 Guía de instalación de la AXIS 221/223M
Conexiones
1. Conecte la AXIS 221/223M a su red con un cable de red estándar.
2. Conecte la alimentación utilizando uno de los tres métodos especificados en la lista que
aparece a continuación:
• El adaptador de corriente suministrado.
• Corriente a través de Ethernet (PoE) con el cable de red. Esta opción se detectará
automáticamente si está disponible en la red.
• El bloque de conectores de alimentación del panel posterior. Consulte la ilustración que
aparece más arriba.

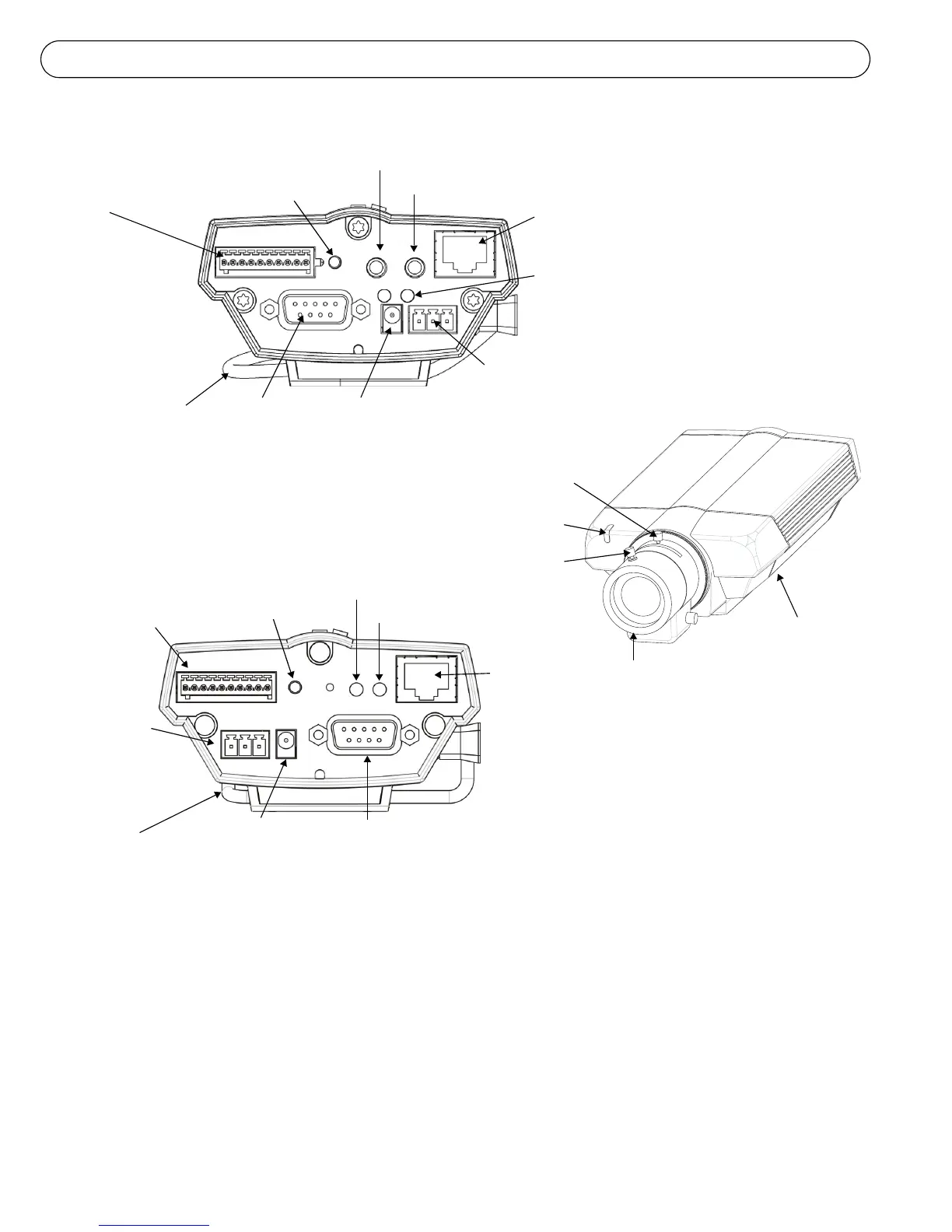

Indicador
de estado
Botón del zoom
(alejar/acercar)
Botón de enfoque
DC-Iris
Número de serie
(etiqueta de la
parte inferior)
Conector del
adaptador
de 10 pines
Conector del
terminal de E/S
conectores
Bloque de los
Indicador de alimentación
Indicador de red
Botón de
reinicio/control
de RS-232
Conector
de alimentación
de alimentación
Conector
(también
PoE)
de red
Cable de
control
de DC-Iris
Cable de
control
de DC-Iris
Conector del
adaptador
de
alimentación
Conector
de RS-232
Conector
(también PoE)
de red
Indicadores de alimentación y
red
Botón de
reinicio/control
Salida de
audio
Entrada de audio
Conector del terminal
de E/S de 10 pines
AXIS 223M - Vista posterior
AXIS 221 - Vista posterior
AXIS 221/223M
Vista frontal
Bloque de los conectores
de alimentación
