AXISA1001NetworkDoorController

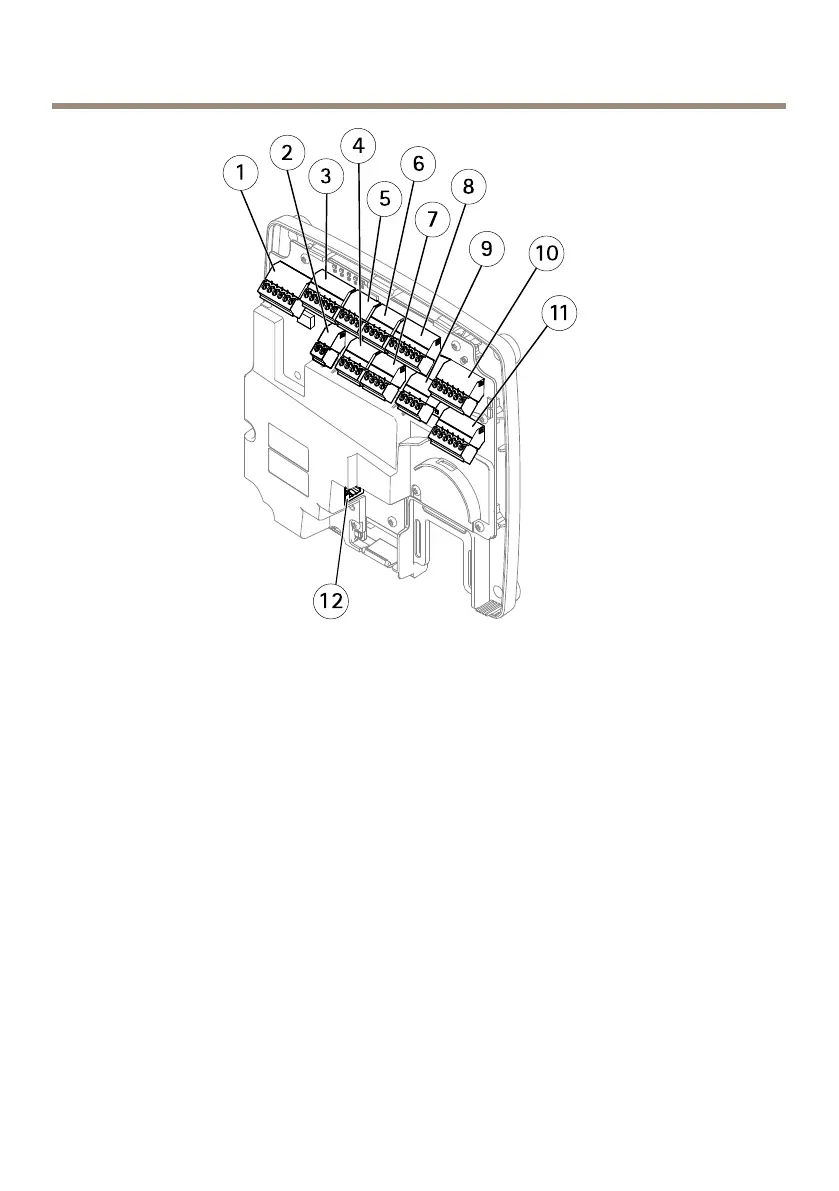

InterfaceE/S:
1
Connecteurdedonnéesdulecteur(READERDATA1)
10
Connecteurdedonnéesdulecteur(READERDATA2)
3
ConnecteurE/Sdulecteur(READERI/O1)
8
ConnecteurE/Sdulecteur(READERI/O2)
4
Connecteurdeporte(DOORIN1)
7
Connecteurdeporte(DOORIN2)
6
Connecteurauxiliaire(AUX)
5
Connecteuraudio(AUDIO)(nonutilisé)
Entréesd'alimentationexternes:
2
Connecteurd'alimentation(DCIN)
12
Connecteurréseau(PoE)
Sortiesd'alimentation:
9
Connecteurduverroud’alimentation(LOCK)
11
Connecteurd'alimentationetdurelais(PWR,RELAY)
