AXISA1001NetworkDoorController
RailDIN
1.Sinécessaire,installezunrailDIN(nonfourni).
2.Sinécessaire,retirezlavisducouvercle,insérezuntournevisàfentedanslafente
permettantleretraitducouvercleetretirezcedernier.Cf.Aperçudumatérielpage52.
3.FixezleclipDINinférieur,exible,aubasdurailDIN,eninclinantlégèrementlabase
versl'avant.
4.SoulevezlabaseanqueleclipDINinférieursetrouvedanslapositionlaplusbasse.
5.Inclinezlabaseversl'arrièreanqu'ellesoitparallèleaumur/plafond.
6.FixezleclipDINsupérieurenhautdurailDINenbaissantlabase.

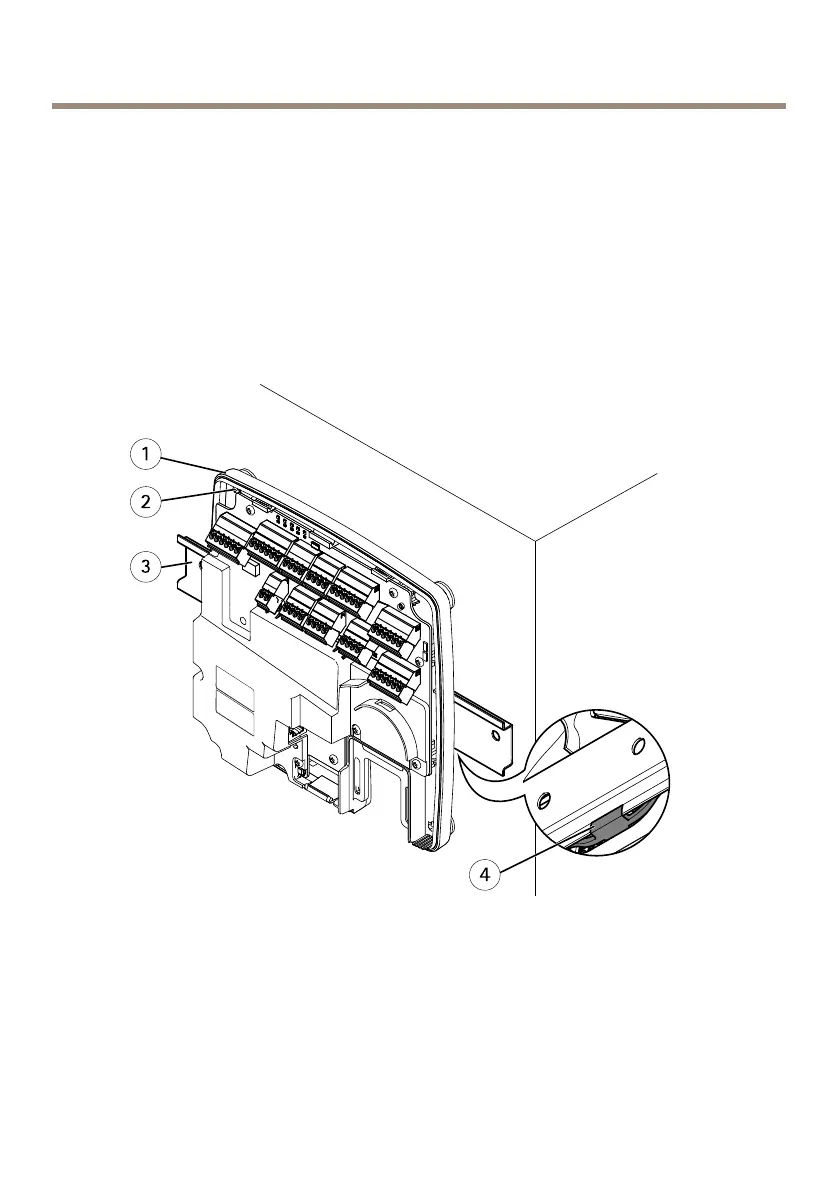

1
Socle
2
Troudevis(x4)
3
RailDIN
4
ClipDINinférieur
7.Fixezlabaseàl'aidedequatrevis.Assurez-vousquelesvisetleschevillessontadaptées
aumatériau(bois,métal,placoplâtre,pierre).Cf.Fixationmuraleetauplafondpage69.
