AXISA1001NetworkDoorController

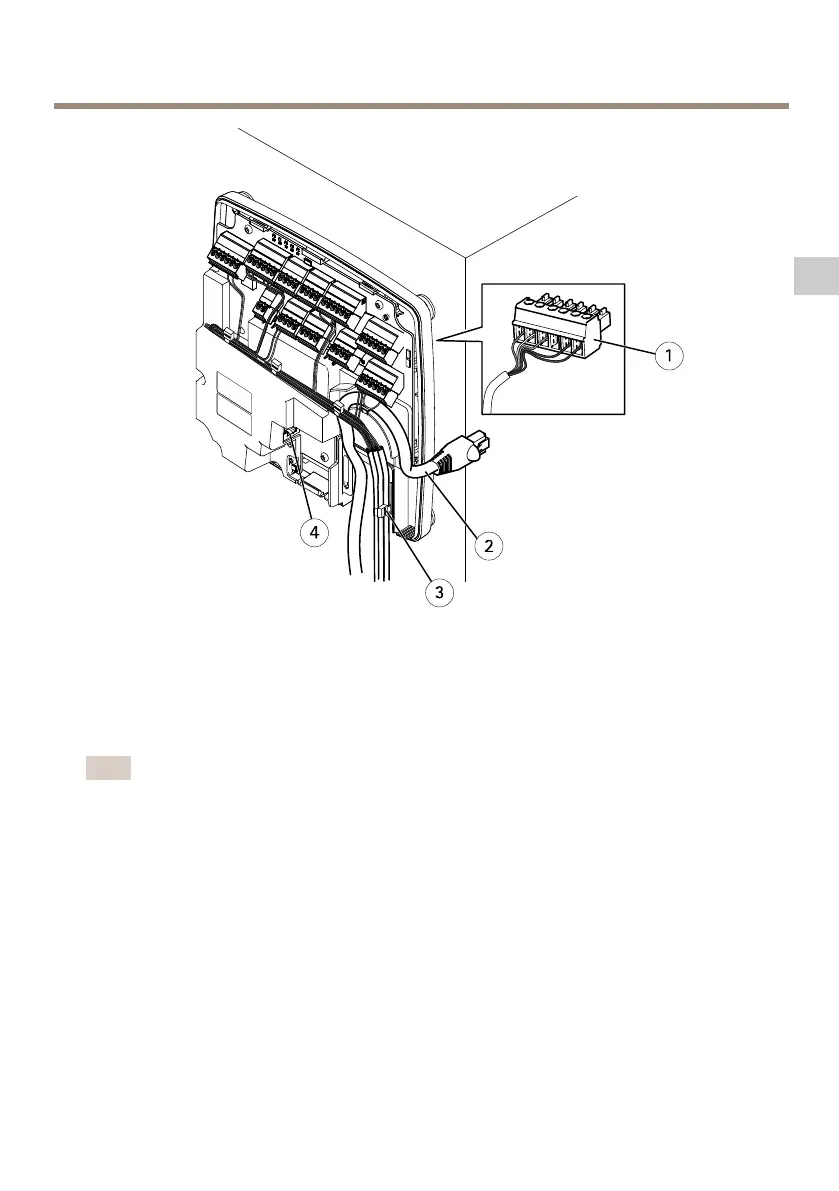

Exemplederaccordementdecâbles
1
Connecteurà6broches
2
Câbleréseau
3
Frettedecâbles(x4)
4
Connecteurréseau
Note
•Pourlespériphériquesquiontétécongurésdanslespagesdecongurationmatérielledu
produit,utilisezleschémadesbrochesdumatérielpourvousguiderdansleraccordement
desbroches.Pourplusd'informationssurlacongurationmatérielleetleschémades
broches,reportez-vousàCongurerlematérielpage81.
•Pourplusd'informationssurleraccordementdesautrescâblescommelescâblesde
raccordementauxverrous,lecteursetautrespériphériques,reportez-vousauxinstructions
dufabricant.
5.Regroupeztouslescâblescorrectementetxez-lesàl'aidedesfrettesdecâblefournies.
6.Étiquetezlescâblespourvousyréférerultérieurement.
7.Sivousutilisezl'alimentationparEthernet,raccordezlecâbleréseauauréseau.
8.SivousutilisezunealimentationEthernetetexterne(10à30VCC),raccordezlecâble
réseauauréseau,puisprocédezauraccordementàl'alimentation.Utilisezunesource
73
