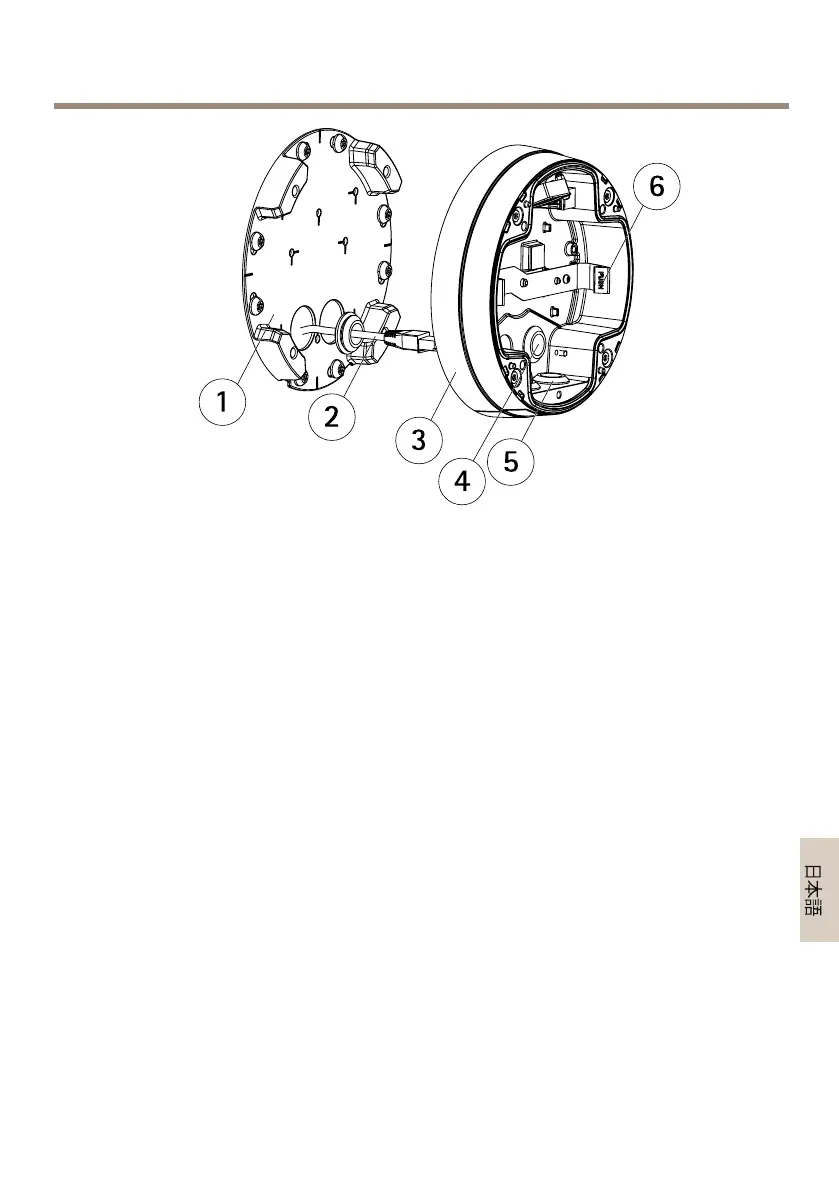

AXISP3364-LVENetworkCamera
1
取 り 付 け ブ ラ ケ ッ ト
2
ガ ス ケ ッ ト 付 き ネ ッ ト ワ ー ク ケ ー ブ ル
3
ユ ニ ッ ト ケ ー シ ン グ
4
壁 面 ガ ス ケ ッ ト
5
底 部 の ガ ス ケ ッ ト
6
ス プ リ ン グ
壁 壁
壁
の の
の
中 中
中
を を
を
通 通
通
し し
し
た た
た
ケ ケ
ケ
ー ー
ー
ブ ブ
ブ
ル ル
ル
配 配
配
線 線
線
1.ドリルテンプレートを使用して、壁に4つ穴を開けます。
2.ネットワークケーブルや、必要に応じて、I/Oおよび音声ケーブルも壁と
取り付けブラケットの穴を通して配線します。
3.壁の材質に適した4本のネジやプラグを使用して、取り付けブラケットを
壁に取り付けます。
4.スプリングを押して、ユニットケーシングからカメラユニットを取り外
します。
5.ユニットケーシングから壁面ガスケットを取り外します。ケーブルが1本だ
けの場合は、ガスケットを1つだけ取り外します。
6.ケーブルを壁の穴に通して配線します。
7.ケーブルに沿ってガスケットを移動させ、側孔にはめ込みます。ガスケッ
トは、折ったり、曲げたりせずに、孔にぴったりとはめ込みます。
8.ユニットケーシングを、4本のネジで取り付けブラケットに装着します。
