ケーブルを壁沿いに配線する場合は、次の手順に従ってユニットケースの準備
を行います。
1.ユニットケーシングのサイドリッドを、ネジを外して取り外します。
2.ケーブルシールドの2本のネジをゆるめ、底部を取り外します。
3.ケーブルシールドの底部をネジでユニットケーシングに取り付けます。
3
1
2
1

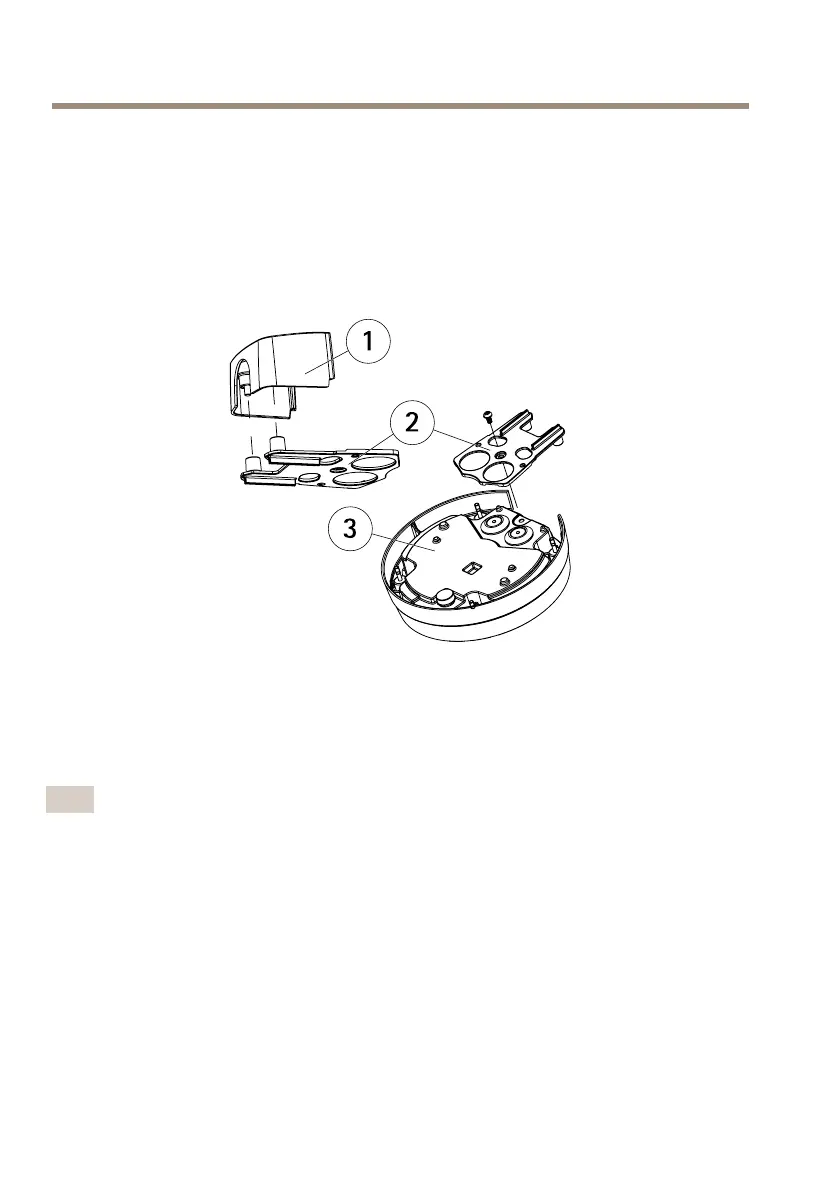

ケ ー ブ ル シ ー ル ド ( オ プ シ ョ ン の ア ク セ サ リ ー ) の 上 部
2
ケ ー ブ ル シ ー ル ド ( オ プ シ ョ ン の ア ク セ サ リ ー ) の 底 部
3
ユ ニ ッ ト ケ ー シ ン グ
壁 壁
壁
を を
を
通 通
通
す す
す
ケ ケ
ケ
ー ー
ー
ブ ブ
ブ
ル ル
ル
配 配
配
線 線
線
注意
湿気に関係する問題を回避するため、ケーブル孔を下に向け、下からカメラ
にケーブルを配線することをお勧めします。
1.ドリルテンプレートを使用して、壁に4つ穴を開けます。
2.壁の材質に適した4本のネジを使用して、取り付けブラケットを壁に取り
付けます。
3.スプリングを押して、ユニットケーシングからカメラユニットを取り外
します。
4.ユニットケーシングの底部にあるガスケットを取り外します。ケーブルが1
本だけの場合は、ガスケットを1つだけ取り外します。
5.取り付けブラケット上にユニットケーシングを置き、4本のネジで取り
付けます。
