AXISP3364-LVENetworkCamera
6.ネットワークケーブや、必要に応じて、I/Oおよび音声ケーブルを、ユニッ
トケーシングの底面の穴を通して引き込みます。
7.ケーブルに沿ってガスケットを移動させ、側孔にはめ込みます。ガスケッ
トは、折ったり、曲げたりせずに、孔にぴったりとはめ込みます。
8.ケーブルシールドの上部を、2本のネジで再度取り付けます。
カ カ
カ
メ メ
メ
ラ ラ
ラ
ユ ユ
ユ
ニ ニ
ニ
ッ ッ
ッ
ト ト
ト
の の
の
設 設
設
置 置
置
注 注
注
記 記
記
ヒーターの故障リスク。カメラ底部のスイッチがHEATER‑PoECLASS3に設
定されていることを確認します。
注意
ネットワークケーブルが破損する可能性があるため、不必要にネットワーク
ケーブルを伸ばしたり、曲げたりしないでください。
1.ネットワークケーブルをカメラユニットに接続します。必要に応じて、音
声、I/O用のケーブルも接続します。ネットワークケーブルは、図のように
環状に曲げることをお勧めします。
2.SDメモリーカードを装着します(オプション)。
3.ユニットケーシング内のスプリングを横に引き、カメラユニットをカチッ
とはめ込みます。
4.ファンコネクタをカメラユニットのコネクタに接続します。

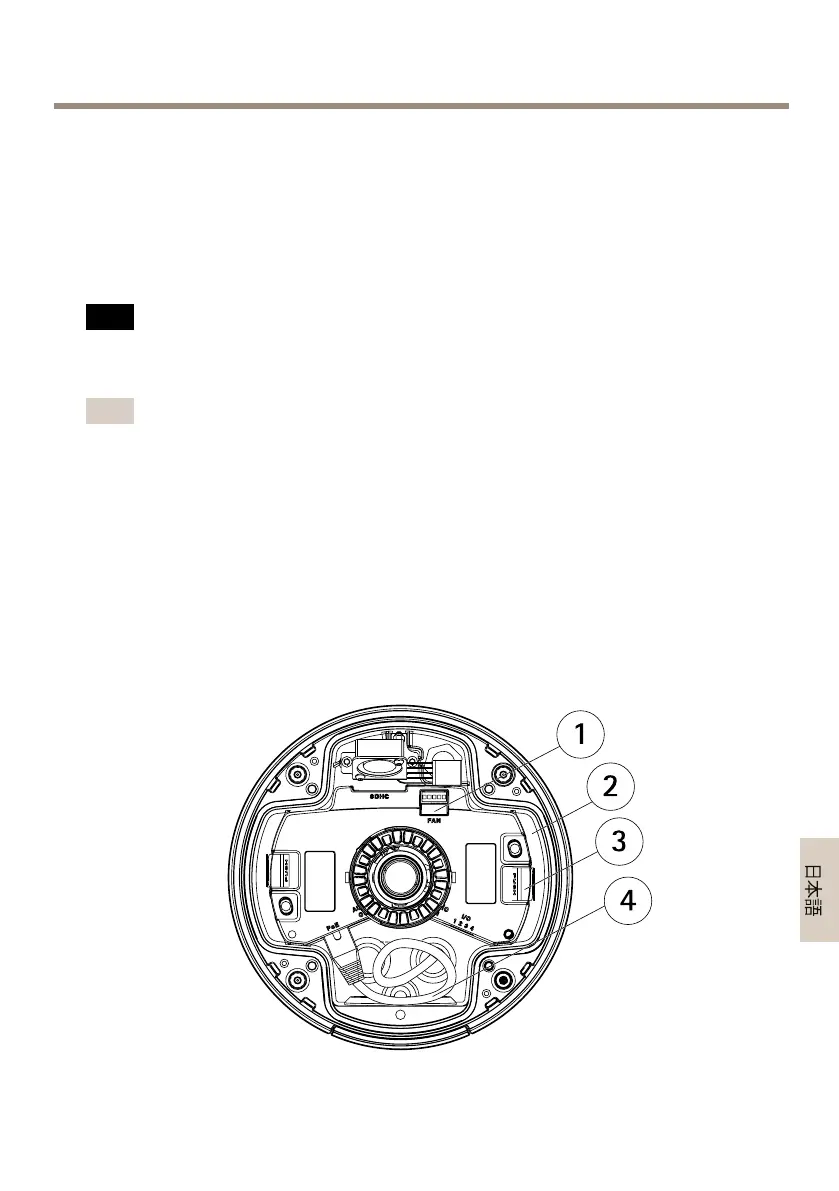

下図は標準的な屋外用モデルを示しています。
4
1
2
3
1
フ ァ ン コ ネ ク タ
133
