Climatiseur fixe / Notice d’utilisation
4 Installation
C
Si le mur est en brique, en béton
ou en un matériau similaire,
percez des trous de diamètre
5 mm (0,2 po) et insérez-y les
chevilles fournies. Fixez ensuite
la plaque de montage au mur en
serrant les vis directement dans
les chevilles.
Étape 3 : Percer un trou dans le mur pour le
raccordement de la tuyauterie
1. Déterminer l’emplacement du trou dans le mur
selon la position de la plaque de montage.
Reportez-vous aux dimensions de la plaque de
montage.
2. Avec un foret de 65 mm (2,5 po) ou 90 mm
(3,54 po) (en fonction des modèles), percez un
trou dans le mur. Veillez à ce que le trou soit
légèrement incliné vers le bas, de manière que
l’extrémité extérieure du trou soit inférieure
par rapport à l’extrémité intérieure d’environ
5 à 7 mm (0,2 à 0,275 po). Cela assure un bon
drainage de l’eau.
3. Placez le brassard de protection dans le trou.
Cela protège la tuyauterie et le câble des
bords du trou et aide à fermer le trou une fois
l’installation terminée.
A
ATTENTION ! Lors du perçage du
trou dans le mur, veillez à éviter
les fils électriques, la tuyauterie et
d’autres composants sensibles.
Wall
Indoor Outdoor
5-7 mm
(0.2-0.275in)
Intérieur
Mur
Extérieur
5 à 7 mm
(0,2 à 0,275 po)

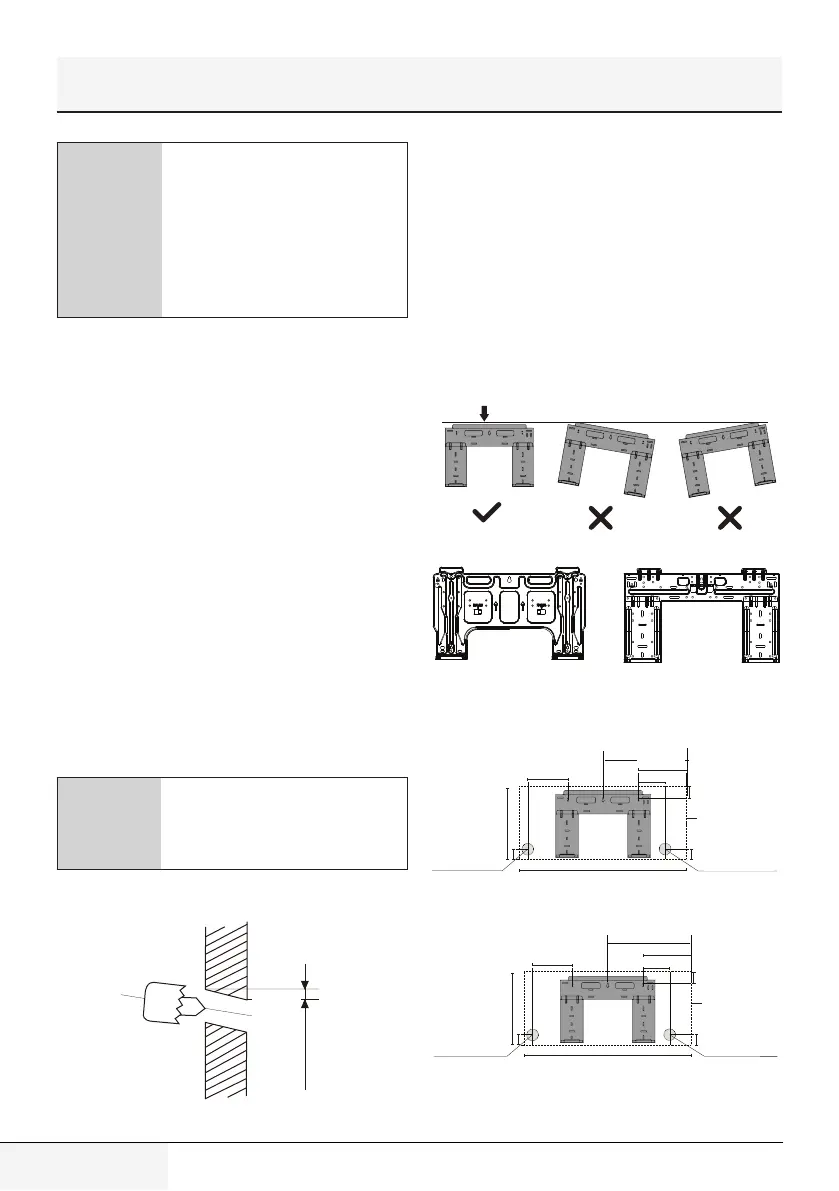

4.2.2 Dimensions de la plaque de
montage
La plaque de montage dépend du modèle. Pour
les différentes exigences de personnalisation,
la forme de la plaque de montage peut être
légèrement différente. Mais les dimensions de
l’installation sont identiques pour des unités
intérieures de même taille. Voir le type A et le
type B par exemple :
Correct orientation of Mounting Plate
Orientation correcte de
la plaque de montage
Type A
Type B
Type A Type B
101mm (4in)
179mm (7.05in)
136mm (5.35in)
37mm (1.45in)
290mm (11.4in)
49mm (1.95in)
Right rear wall
hole 65mm (2.5in)
Indoor unit outline
722mm (28.45in)
49mm (1.95in)
Left rear wall
hole 65mm (2.5in)
Model A
348.4mm (13.7in)
Trou dans le mur
côté gauche, diam.
65 mm (2,5 po)
Trou dans le mur
côté droit, diam.
65 mm (2,5 po)
Contour de l’unité
intérieure
101 mm (4 po)
348,4 mm (13,7 po)
179 mm (7,05 po)
136 mm (5,35 po)
722 mm (28,45 po)
Modèle A
49 mm (1,95 po)
37 mm (1,45 po)
49 mm (1,95 po)
290 mm (11,4 po)
228mm (8.98in)
229mm (9.01in)
401mm (15.78in)
126mm (4.96in)
42mm (1.65in)
297mm (11.7in)
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
Indoor unit outline
802mm (31.6in)
58mm (2.28in)
47mm (1.85in)
Model B
Trou dans le mur
côté gauche, diam.
65 mm (2,5 po)
Trou dans le mur
côté droit, diam.
65 mm (2,5 po)
Contour de l’unité
intérieure
228 mm (8,98 po)
401 mm (15,78 po)
229 mm (9,01 po)
126 mm (4,96 po)
802 mm (31,6 po)
Modèle B
58 mm (2,28 po)
42 mm (1,65 po)
47 mm (1,85 po)
297 mm (11,7 po)
