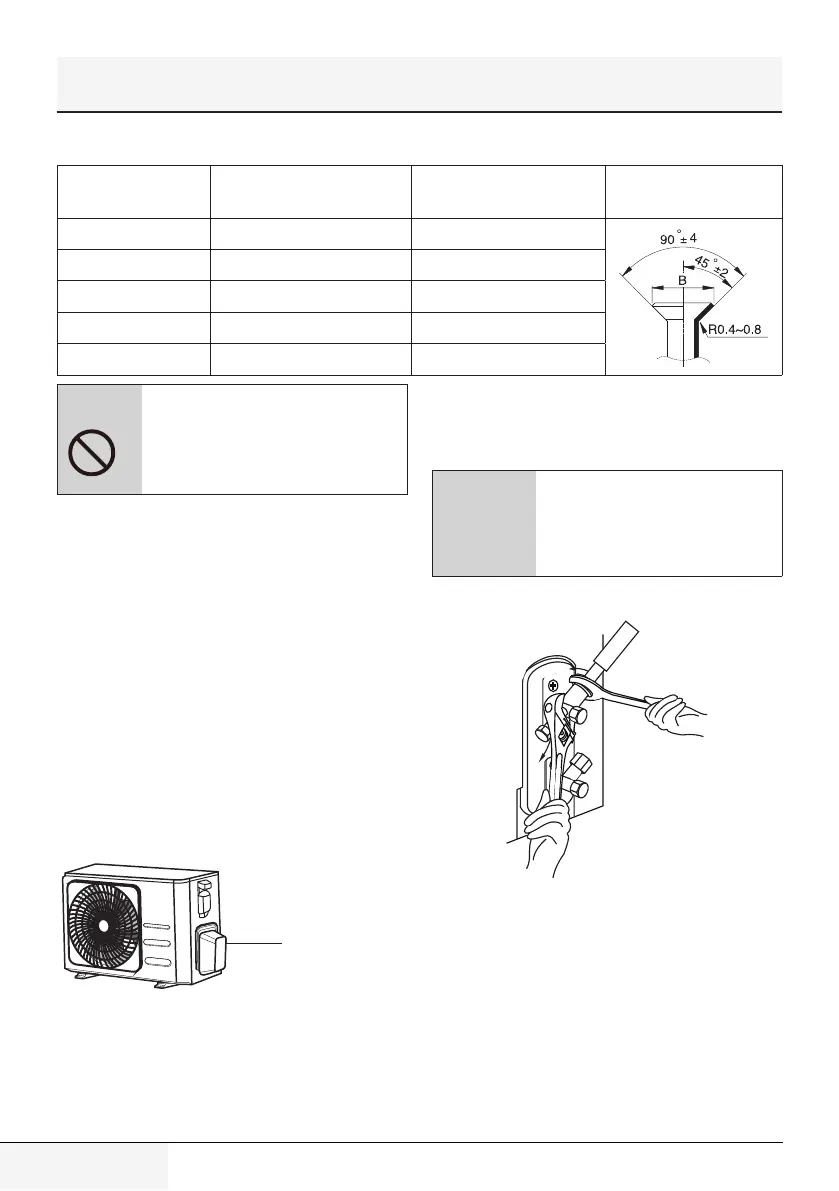

5 Collegamento delle tubature del refrigerante
Coppia di serraggio
Diametro esterno
del tubo (mm)
Coppia di serraggio (N·m)
Dimensione della
svasatura (B) (mm)
Forma svasata
Ø 6,35 18-20 (180-200 kgf.cm) 8,4-8,7
Ø 9,52 32-39 (320-390 kgf.cm) 13,2-13,5
Ø 12,7 49-59 (490-590 kgf.cm) 16,2-16,5
Ø 16 57-71 (570-710 kgf.cm) 19,2-19,7
Ø 19 67-101 (670-1010 kgf.cm) 23,2-23,7
ATTENZIONE! In tal caso potrebbe
rompersi il dado o danneggiarsi il
tubo del refrigerante. Non bisogna
superare le coppie di serraggio
indicate nella tabella di cui sopra.
5.3 Istruzioni per il collegamento
del tubo all'unità esterna
1. Svitare il coperchio dalla valvola compatta sul
lato dell'unità esterna.
2. Rimuovere i cappucci protettivi dalle estremità
delle valvole.
3. Allineare l'estremità del tubo svasato con
ciascuna valvola e stringere il dado svasato il
più saldamente possibile a mano.
4. Tramite una chiave, stringere il corpo della
valvola. Non stringere il dado che chiude la
valvola di servizio.
Valve cover
Coperchio
delle valvole
5. Mentre si stringe saldamente il corpo della
valvola, utilizzare una chiave dinamometrica
per stringere il dado svasato secondo i valori di
coppia corretti.
6. Allentare leggermente il dado svasato, quindi
stringerlo di nuovo.
7. Ripetere i passaggi da 3 a 6 per i restanti tubi.
A
ATTENZIONE! La forza utilizzata
per stringere il dado svasato
può spezzare le altre parti della
valvola.
