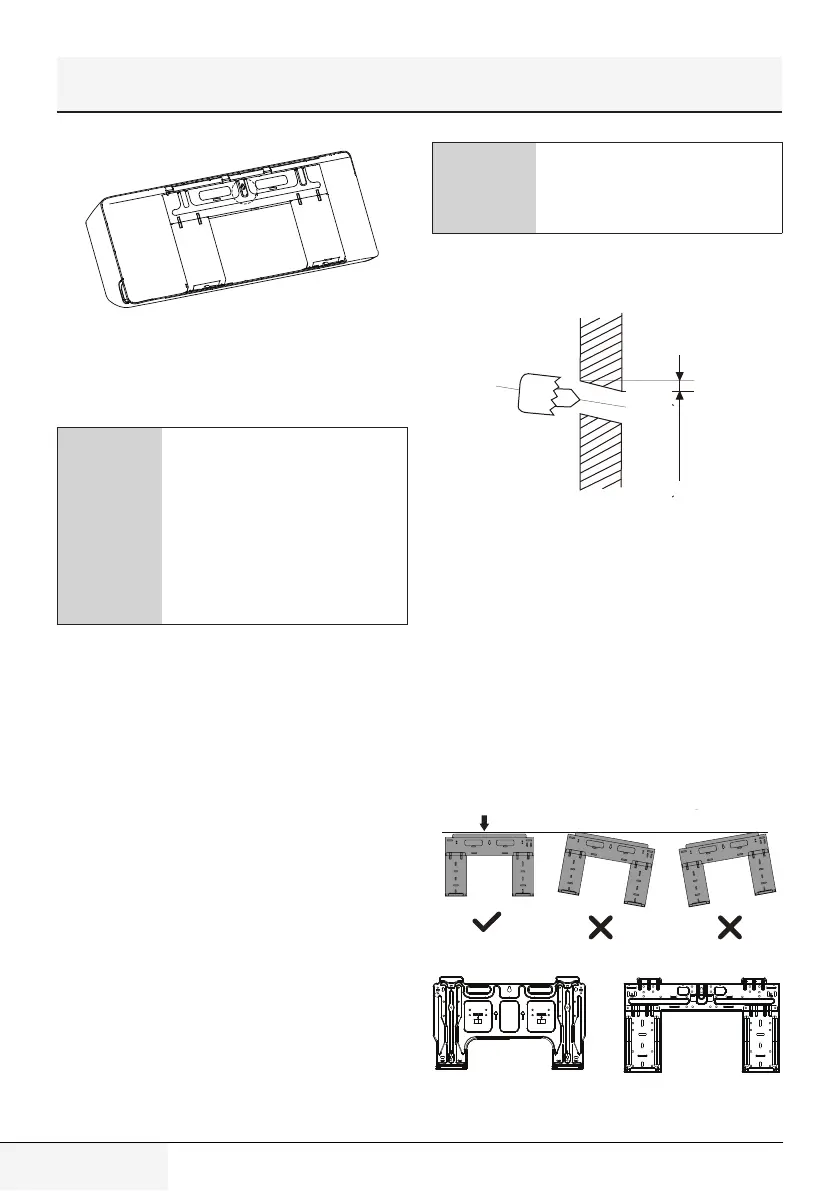

• Fissare la piastra di montaggio alla parete
con le viti fornite. Assicurarsi che la piastra di
montaggio sia in posizione piatta rispetto alla
parete.
C
Se la parete è costituita da
mattoni, cemento o materiale
simile, praticare fori da 5 mm di
diametro nella parete e inserire
i tasselli di ancoraggio forniti.
Quindi, fissare la piastra di
montaggio alla parete stringendo
le viti direttamente nei morsetti
di ancoraggio.
Passaggio 3: Praticare un foro sulla parete per le
tubature di collegamento
1. Stabilire l’ubicazione del foro sulla parete in
base alla posizione della piastra di montaggio.
Consultare la sezione Dimensioni della piastra
di montaggio.
2. Usando una punta da 65 mm (2,5”) o 90 mm
(3,54”) (a seconda dei modelli), praticare un
foro nella parete. Assicurarsi che il foro venga
praticato con un angolazione leggermente
rivolta verso il basso, in modo tale che
l'estremità esterna del foro si trovi più in basso
di circa 5-7 mm rispetto a quella interna. Ciò
consentirà uno scarico adeguato dell’acqua.
3. Inserire il cappuccio di protezione per la parete
nel foro. Ciò consente di proteggere i bordi del
foro e consentirà di sigillarlo al termine della
procedura di installazione.
A
ATTENZIONE! Mentre si pratica il
foro nella parete evitare di forare
cavi elettrici, tubazioni idriche e
altri componenti sensibili.
Wall
Indoor Outdoor
Interno
Parete
Esterno
5-7 mm
(0,2-0,275 pollici)
4.2.2 Dimensioni della piastra di
montaggio
In base ai diversi modelli sono disponibili piastre di
montaggio differenti. In base alle diverse esigenze
di personalizzazione, la forma della piastra di
montaggio potrebbe differire leggermente.
Tuttavia, le dimensioni di installazione restano
uguali per le stesse dimensioni dell'unità interna.
Le illustrazioni Tipo A e Tipo B esemplificano
questo punto:
Correct orientation of Mounting Plate
Corretto orientamento della piastra di montaggio
Type A
Type B
Tipo A Tipo B
