Beko BEHPH 090 - Istruzioni Per Il Collegamento Dei Tubi Allunità Interna

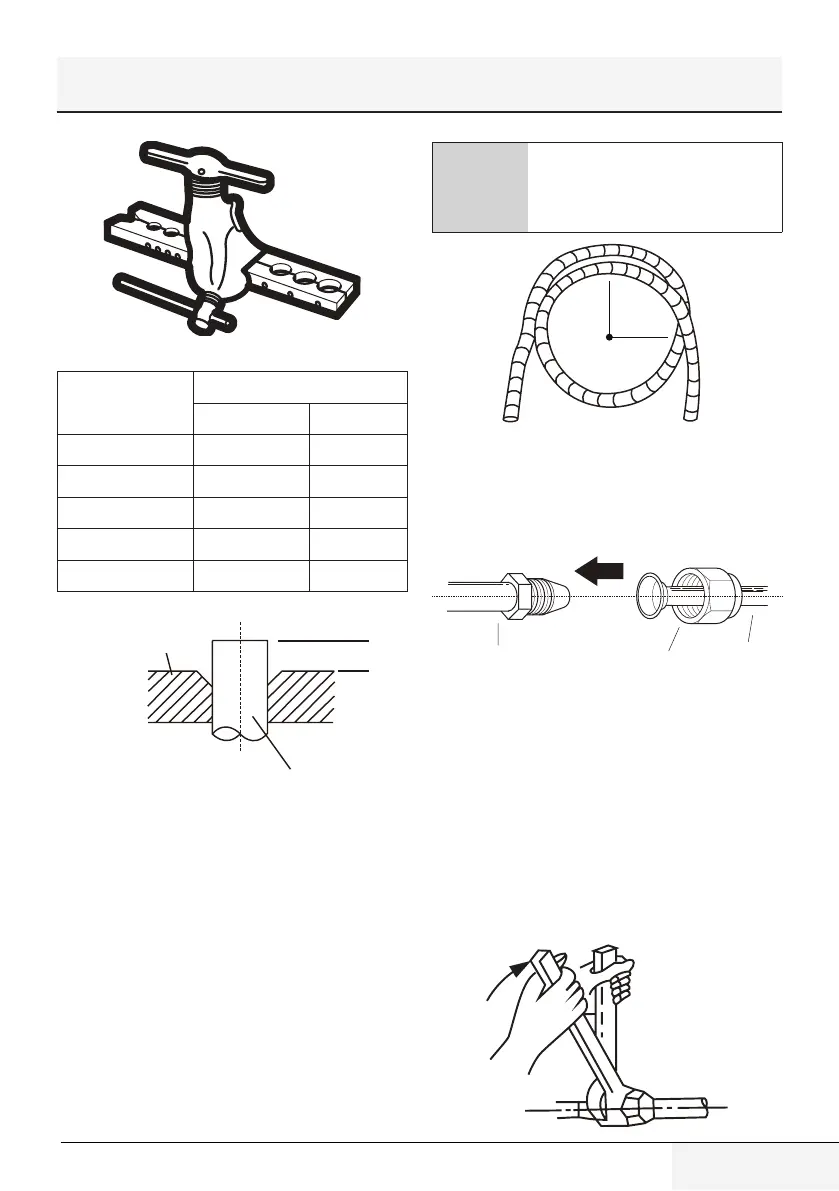

93 / 172 IT
Condizionatore d’aria di tipo split / Manuale utente
Estensione del tubo oltre la forma svasata
Diametro esterno
del tubo (mm)
A (mm)
Min. Max.
Ø 6,35 0,7 1,3
Ø 9,52 1,0 1,6
Ø 12,7 1,0 1,8
Ø 16 2,0 2,2
Ø 19 2,0 2,4
Flare form
Pipe
A
Forma
svasata
Tubo
6. Posizionare lo svasatore nella forma.
7. Ruotare il manico dello svasatore in senso orario
finché il tubo non è completamente svasato.
8. Rimuovere lo svasatore e la forma svasata,
quindi controllare l'estremità del tubo per
verificare se sono presenti crepe e se la
svasatura è omogenea.
Passaggio 4: Collegamento dei tubi
Quando si collegano i tubi del refrigerante,
prestare attenzione a non impiegare una coppia
eccessiva o a deformare la tubatura in qualsiasi
modo. Occorre prima collegare il tubo a bassa
pressione e quindi quello ad alta pressione.
5 Collegamento delle tubature del refrigerante
C
Quando si piega il tubo del refrigerante
di collegamento, il raggio di curvatura
minimo è di 10 cm.
≥10cm (4in)
Radius
Raggio
≥10cm
(4 pollici)
5.2 Istruzioni per il collegamento
dei tubi all'unità interna
1. Allineare il centro dei due tubi che si andranno
a collegare.
Indoor unit tubing Flare nut Pipe
Tubo dell'unità interna
Dado svasato
Tubo
2. Stringere il dado svasato il più stretto possibile
a mano.
3. Tramite una chiave, stringere il dado sul tubo
dell'unità.
4. Mentre si stringe saldamente il dado sul tubo
dell'unità, utilizzare una chiave dinamometrica
per stringere il dado svasato secondo i valori
di coppia della sottostante tabella Coppia
di serraggio. Allentare leggermente il dado
svasato, quindi stringerlo di nuovo.
