150 / 172 FR
Climatiseur fixe / Notice d’utilisation

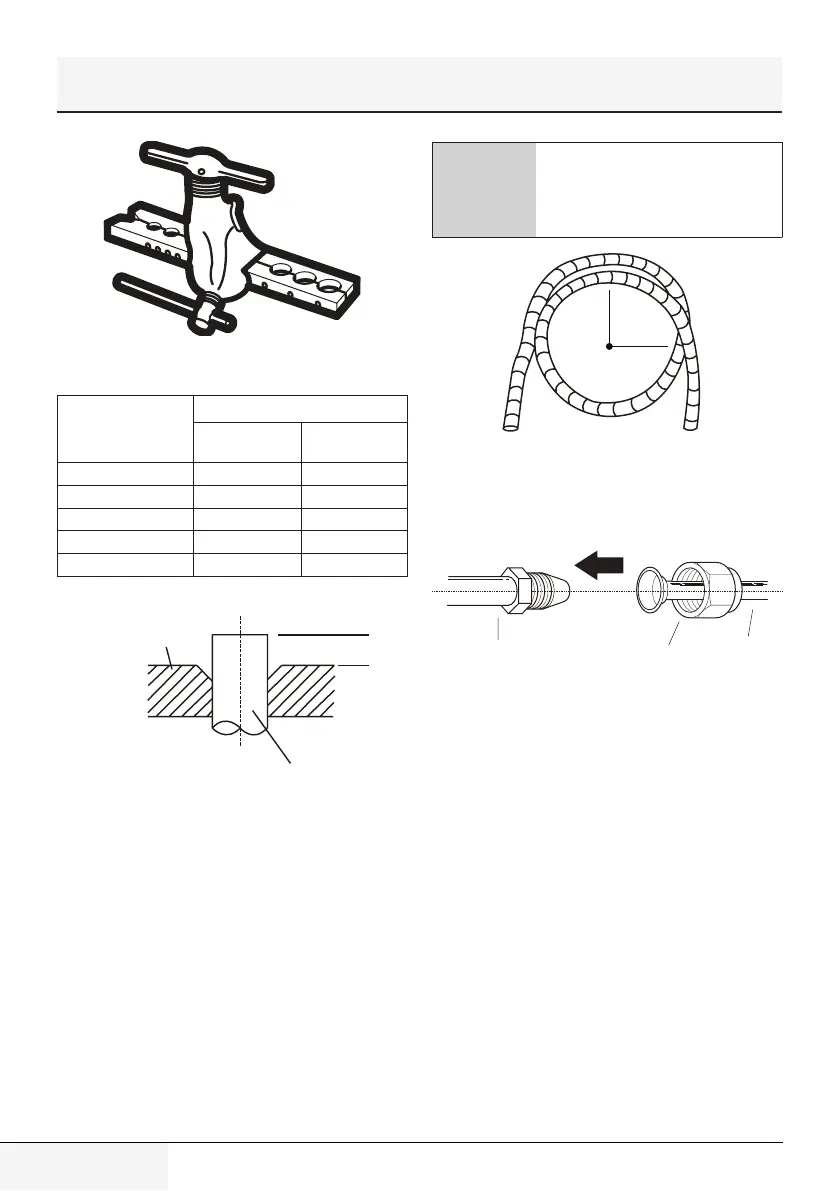

Prolongement du conduit au-delà de la forme
évasée
Diamètre
de conduite
extérieure (mm)
A (mm)
Min. Max.
Ø 6,35 (Ø 0,25 po) 0,7 (0,0275 po) 1,3 (0,05 po)
Ø 9,52 (Ø 0,375 po) 1,0 (0,04 po) 1,6 (0,063 po)
Ø12,7 (Ø 0,5 po) 1,0 (0,04 po) 1,8 (0,07 po)
Ø 16 (Ø 0,63 po) 2,0 (0,078 po) 2,2 (0,086 po)
Ø 19 (Ø 0,75 po) 2,0 (0,078 po) 2,4 (0,094 po)
Flare form
Pipe
A
Forme évasée
Conduite
6. Placez l’évaseur sur la forme.
7. Tournez la poignée de l'outil d'évasement dans
le sens des aiguilles d’une montre jusqu’à ce
que le conduit soit entièrement évasé.
8. Retirez l'outil d'évasement et la forme évasée,
puis examinez l’extrémité du conduit pour des
fissures et un évasement uniforme.
Étape 4 : raccorder les conduits
Lors du raccordement des conduites de
réfrigérant, faites attention à ne pas exercer un
couple excessif ni déformer la conduite en aucune
façon. Vous devez d’abord raccorder le conduit
basse pression puis le conduit haute pression.
5 Raccordement de la tuyauterie de réfrigérant
C
Lorsque vous courbez une
conduite de raccordement de gaz
réfrigérant, le rayon de courbure
minimum doit être de 10 cm.
≥10cm (4in)
Radius
Rayon
≥ 10 cm
(4 po)
5.2 Instructions de raccordement
de la conduite à l’unité intérieure
1. Alignez le centre des deux conduits à raccorder.
Indoor unit tubing Flare nut Pipe
Tuyauterie de l’unité
intérieure
Écrou évasé
Conduite
2. Serrez à la main l’écrou d’évasement le plus
possible.
3. À l’aide d’une clé de serrage, serrez l’écrou sur
la tuyauterie de l’unité.
4. Alors que vous serrez fermement l’écrou
sur la tuyauterie de l’unité, utilisez une clé
dynamométrique pour serrer l’écrou évasé
conformément aux valeurs du tableau de couple
nécessaire ci-après. Desserrez légèrement
l’écrou évasé, puis resserrez.
