5 Raccordement de la tuyauterie de réfrigérant
5.1 Instructions de raccordement
de la conduite de gaz réfrigérant
Étape 1 : couper les conduits
Lors de la préparation des conduits de gaz
réfrigérant, procédez avec précaution à leur
coupe et évasez-les correctement. Ce qui permet
d’assurer un fonctionnement efficace et de réduire
les futures interventions de maintenance.

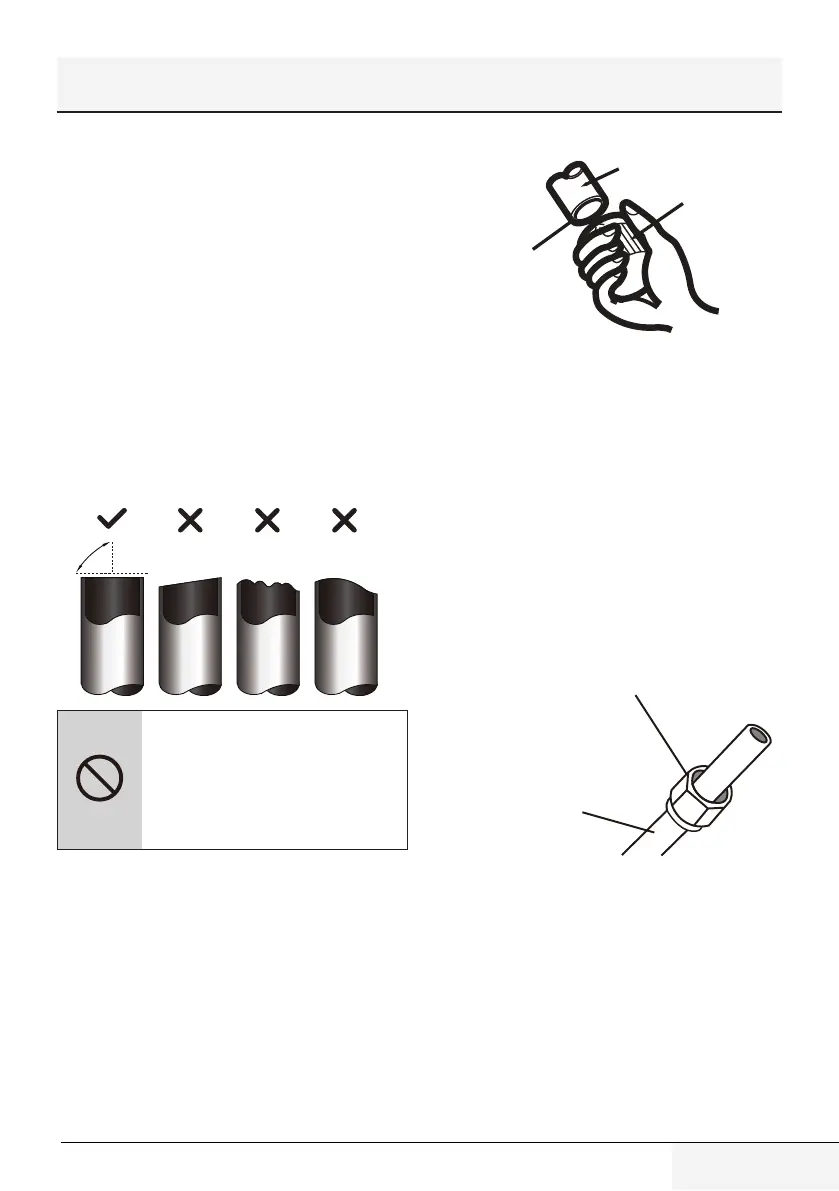

1. Mesurez la distance entre les unités intérieure
et extérieure.
2. À l’aide d’un coupe-tube, coupez le conduit
légèrement plus long que la distance mesurée.
3. Vérifiez que le conduit est coupé parfaitement à
un angle de 90°.
Oblique Rough Warped
90°
Oblique
Grossier
Tordu
MISE EN GARDE ! Faites plus
attention à ne pas endommager,
entailler ou déformer le conduit
lors de la coupe. L’efficacité
thermique de l’unité en serait alors
compromise.
Étape 2 : éliminer les bavures
Les bavures peuvent nuire à l’étanchéité à l’air
du raccord des conduites de gaz réfrigérant. Elles
doivent être complètement éliminées.
1. Tenez la conduite avec un angle vers le bas pour
éviter que les bavures tombent dans le conduit.
2. À l’aide d’un alésoir ou d’un outil d’ébavurage,
éliminez les bavures de la section coupée du
conduit.
Pipe
Reamer
Point down
Conduite
Alésoir
Diriger vers
le bas
Étape 3 : évaser les bouts de conduit
Un correct évasement est essentiel pour obtenir
l’étanchéité de l’air.
1. Après avoir éliminé les bavures du conduit
coupé, bouchez les extrémités avec du ruban
PVC pour éviter que des matériaux étrangers
n’entrent dans le conduit.
2. Gainez le conduit avec un matériau isolant.
3. Placez des écrous évasés aux deux extrémités
du conduit. Vérifiez qu’ils soient orientés dans la
bonne direction parce que vous ne pourrez pas
les monter ou changer leur orientation après
évasement.
Flare nut
Copper pipe
Écrou évasé
Conduit en
cuivre
4. Décollez le ruban PVC des extrémités du
conduit lorsque vous êtes prêt pour l’opération
d’évasement.
5. Pincez la forme évasée sur l’extrémité
du conduit. L’extrémité du conduit doit se
prolonger au-delà du bord de la forme évasée
conformément aux dimensions données dans le
tableau ci-après.
