4 Installazione
4.2 Istruzioni di installazione –
Unità interna
4.2.1 Prima dell’installazione
Prima di installare l’unità interna, fare riferimento
all’etichetta apposta sulla confezione del prodotto
per assicurarsi che il codice del modello dell’unità
interna corrisponda al codice del modello dell’unità
esterna.
Passaggio 1: Selezionare la posizione di
installazione. Prima di installare l’unità interna,
è necessario scegliere una posizione adeguata.
Quanto segue sono i parametri standard che
permetteranno di scegliere la posizione adeguata
per l’unità.
Le posizioni di installazione corrette
soddisfano i seguenti standard:
• Circolazione dell’aria adeguata
• Scarico facilmente accessibile
• Il rumore prodotto dall’unità non disturba altre
persone
• Stabile e robusta: la posizione non dovrà
comportare vibrazioni
• Sufficientemente solida per sostenere il peso
dell’unità
• La posizione dovrà trovarsi almeno a 1 metro
di distanza da tutti gli altri dispositivi elettrici
(ad esempio, TV, radio, computer)
NON installare l’unità nelle seguenti
posizioni:
• In prossimità di qualsiasi fonte di calore, vapore
o gas combustibile
• In prossimità di oggetti, ad esempio tende o
abbigliamento
• In prossimità di qualsiasi ostacolo che potrebbe
bloccare la circolazione dell’aria
• In prossimità della porta d’ingresso
• In una posizione esposta alla luce solare diretta
C
Se non è presente alcuna
tubatura fissa del refrigerante:
Durante la scelta di una
posizione, tenere presente che
è necessario riservare un ampio
spazio per il foro sulla parete
(vedere il passaggio Praticare un
foro sulla parete per le tubature
di collegamento) per il cavo
del segnale e per le tubature
del refrigerante che collegano
l’unità interna ed esterna. La
posizione predefinita per tutte
le tubature è sul lato destro
dell’unità interna (guardando
l’unità anteriormente). Tuttavia,
l’unità consente la sistemazione
delle tubature sia sul lato sinistro
che destro.

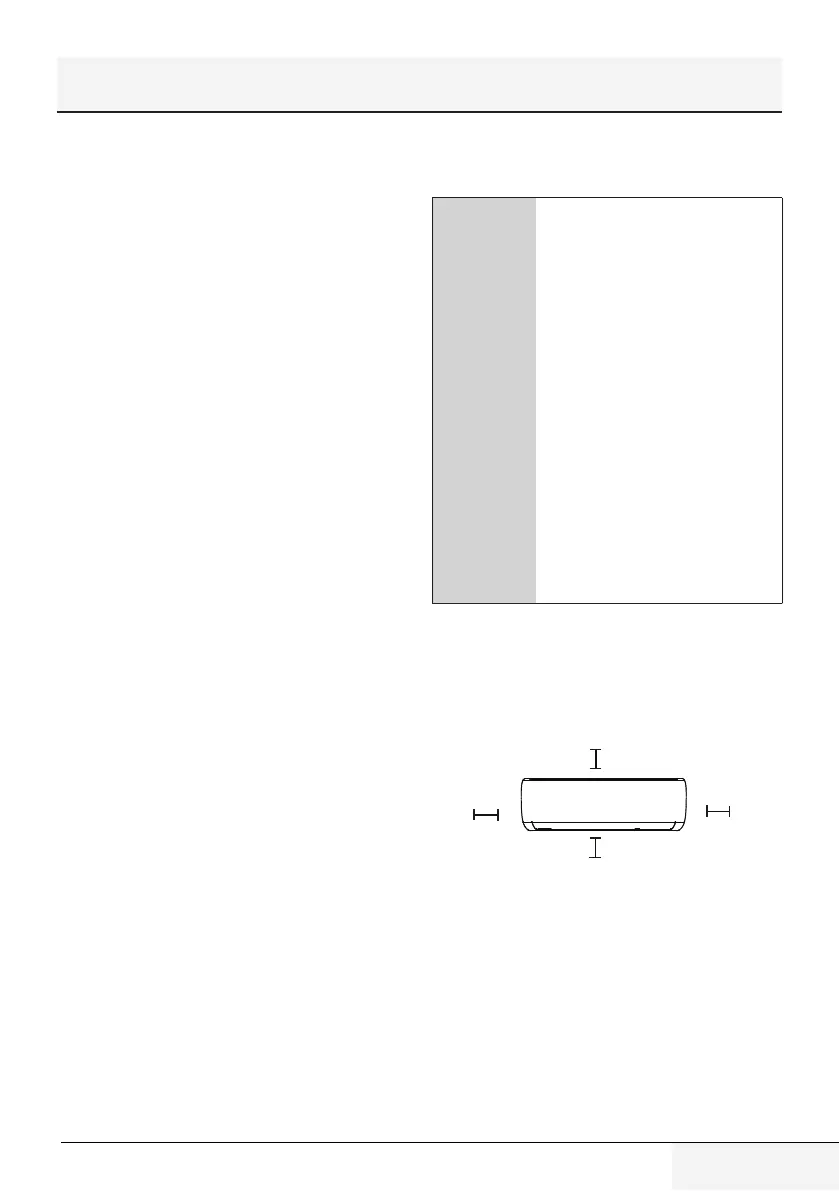

Fare riferimento al diagramma seguente
per assicurarsi una corretta distanza dalle
pareti e dal soffitto:
12cm (4.72in)
or more
2.3m (90.55in) or more
12cm (4.72in)
or more
15cm (5.9in) or more
15 cm o oltre
2,3 m o oltre
12 cm o oltre
12 cm o oltre
Passaggio 2: Fissare la piastra di montaggio alla
parete
La piastra di montaggio è il dispositivo sul quale
verrà montata l’unità interna.
• Rimuovere la vite che fissa la piastra di
montaggio alla parte posteriore dell’unità
interna.
