140 / 172 FR
Climatiseur fixe / Notice d’utilisation

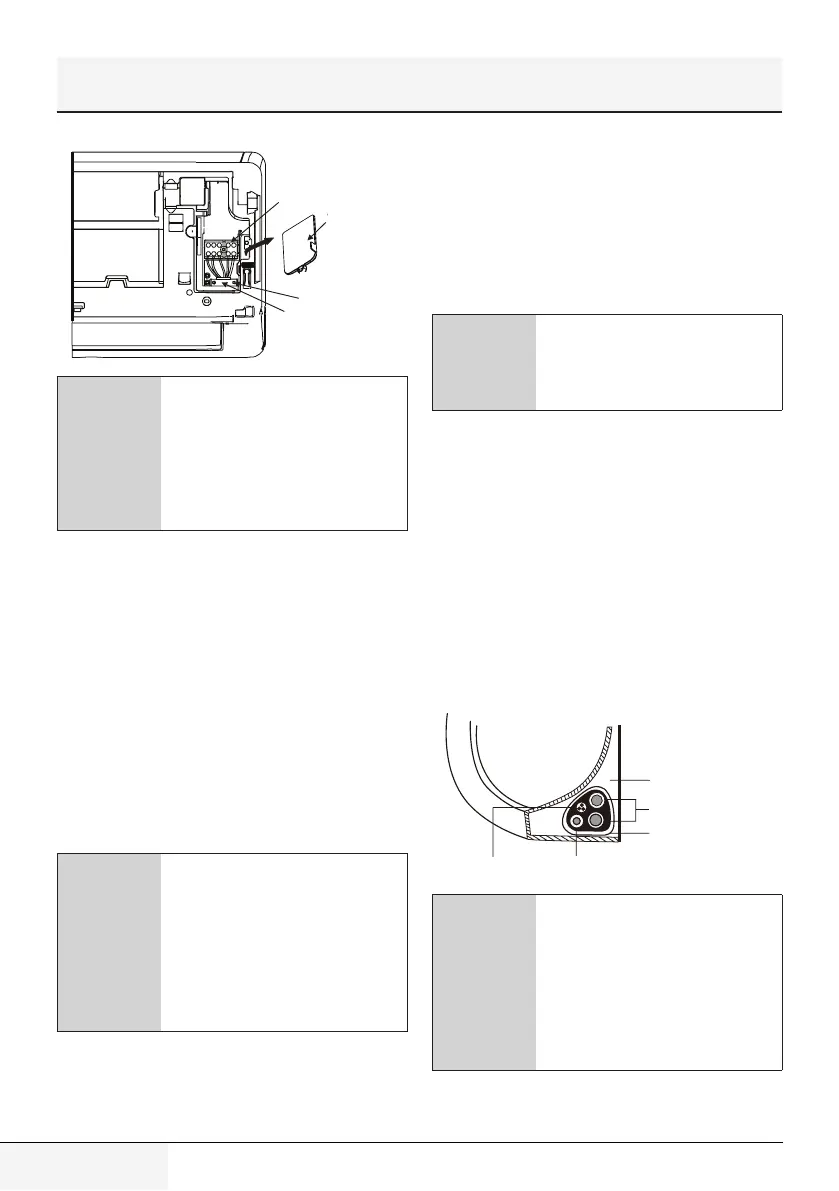

Terminal block
Wire cover
Screw
Cable clamp
Bornier
Couvre-fils
Vis
Serre-câble
A
MISE EN GARDE ! Tous les
câblages doivent être strictement
effectués conformément au
schéma de câblage situé à
l’arrière du panneau avant de
l’unité intérieure.
3. Dévissez le serre-câble situé en bas du bornier
et mettez-le de côté.
4. Retirez le panneau en plastique situé sur le côté
inférieur gauche à l’arrière de l’unité.
5. Faites passer le fil de signal à travers cette
fente, de l’arrière vers l’avant de l’unité.
6. Face à l’avant de l’unité, connectez le
câble en suivant le schéma de câblage de
l’unité intérieure, sertissez la cosse en U
et vissez fermement chaque fil à sa borne
correspondante.
A
ATTENTION ! Faites attention
de bien distinguer la phase
et le neutre. L’utilisation de la
phase à la place du neutre est
dangereuse et peut provoquer
un dysfonctionnement du
climatiseur.
7. Après avoir vérifié que chaque connexion
est bien effectuée, remettez le serre-câble
pour fixer le câble de signal de l’unité. Vissez
fermement le serre-câble.
8. Remettez en place le couvercle de la boîte de
jonction à l’avant de l’unité et le panneau en
plastique à l’arrière.
C
Le processus de raccordement
du câblage peut varier
légèrement selon les unités et
les régions.
Étape 7 : Envelopper la tuyauterie et les câbles
Avant de faire passer la tuyauterie, le tuyau
de vidange et le câble de signal par le trou du
mur, vous devez les regrouper pour gagner de
l’espace, les protéger et les isoler (pas applicable
en Amérique du Nord).
1. Regroupez le tuyau de vidange, les tuyaux de
réfrigérant et le câble de signal, comme indiqué
ci-dessous :
Indoor Unit
Space behind unit
Refrigerant piping
Drain hose
Signal wire
Insulation tape
Unité intérieure
Tuyauterie de
réfrigérant
Tuyau de vidange
Câble de signal
Espace à l’arrière de
l’unité
Ruban isolant
C
Assurez-vous que le tuyau de
drainage se trouve en bas de
l’ensemble. Le placement du
tuyau de drainage en haut de
l’ensemble risque de provoquer
le trop-plein du bac de drainage
pouvant entraîner un incendie ou
des dégâts d’eau.
4 Installation
