Corrente nominale
assorbita
dall’apparecchiatura
(A)
Area nominale
della sezione
trasversale (mm²)
> 3 e ≤ 6
0,75
> 6 e ≤ 10
1
> 10 e ≤ 16
1,5
> 16 e ≤ 25
2,5
> 25 e ≤ 32
4
> 32 e ≤ 40
6
Le dimensioni del cavo dell’alimentatore, del
cavo del segnale, del fusibile e dell’interruttore
si stabiliscono in base alla corrente massima
assorbita dall’unità. La corrente massima
assorbita è indicata sulla targhetta riportata sul
pannello laterale dell’unità. Per scegliere il cavo,
il fusibile o l’interruttore più adatti, fare riferimento
alla targhetta.
C
Nel Nord America, selezionare
le corrette dimensioni del cavo
in base alla portata di corrente
minima del circuito indicata sulla
targhetta dell’unità.

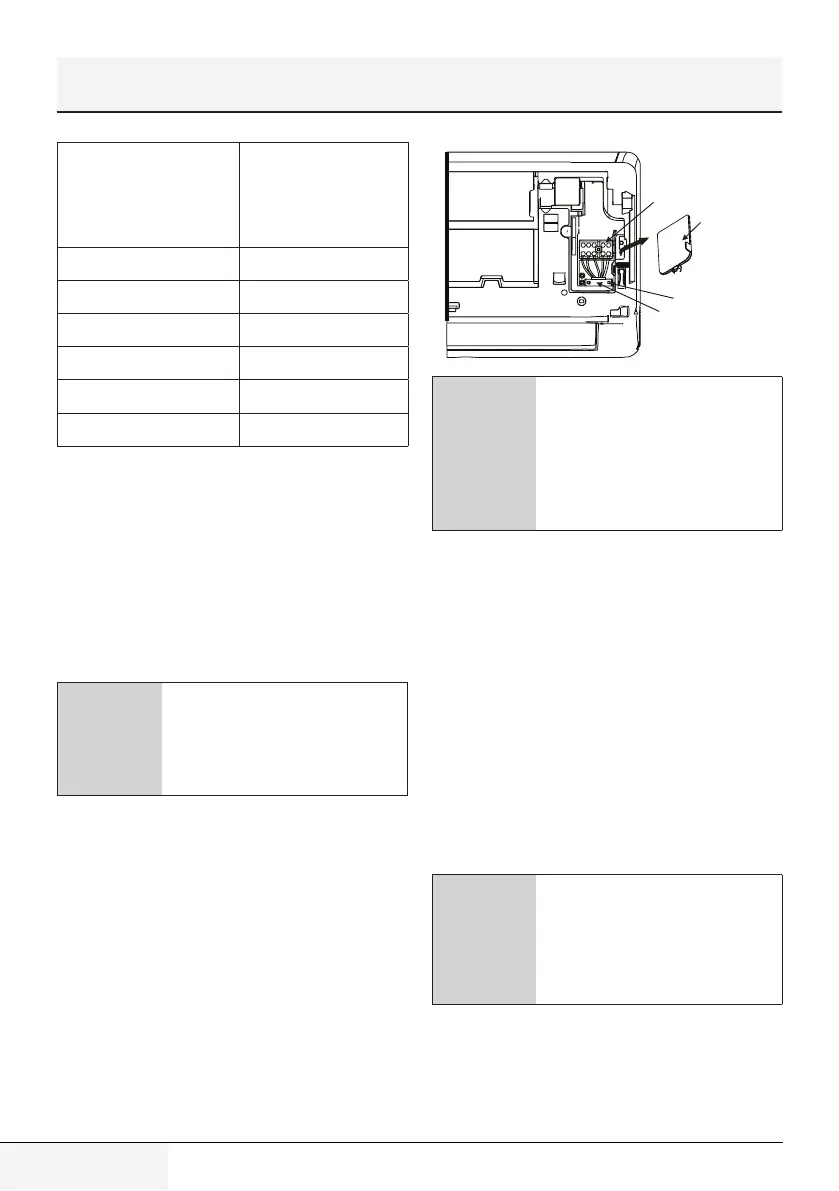

1. Aprire il pannello anteriore dell'unità interna.
2. Utilizzando un cacciavite, aprire il coperchio
dell’alloggiamento dei cavi sul lato destro
dell’unità. In questo modo, verrà scoperto il
blocco terminale.
Terminal block
Wire cover
Screw
Cable clamp
Blocco terminale
Coperchio
dei cavi
Vite
Morsetto del
cavo
A
ATTENZIONE! Tutti i
collegamenti elettrici devono
essere rigorosamente effettuati in
base al diagramma di cablaggio
riportato sul retro del pannello
anteriore dell’unità interna.
3. Svitare il morsetto del cavo sotto il blocco
terminale e riporlo a fianco.
4. Guardando la parte posteriore dell’unità,
rimuovere il pannello in plastica sul lato inferiore
sinistro.
5. Far scorrere il cavo del segnale attraverso
questa fessura, dalla parte posteriore alla parte
anteriore dell’unità.
6. Guardando la parte anteriore dell’unità,
collegare il cavo in base allo schema di
cablaggio dell’unità interna, collegare il
capocorda a U e avvitare saldamente ogni cavo
al terminale corrispondente.
A
ATTENZIONE! Non confondere
i cavi sotto tensione con i cavi
nulli. Ciò è pericoloso e potrebbe
provocare il malfunzionamento
del climatizzatore.
7. Dopo aver verificato che ogni connessione sia
sicura, utilizzare il morsetto del cavo per fissare
il cavo del segnale all’unità. Avvitare saldamente
il morsetto del cavo.
4 Installazione
