86 / 172 IT
Condizionatore d’aria di tipo split / Manuale utente
4 Installazione

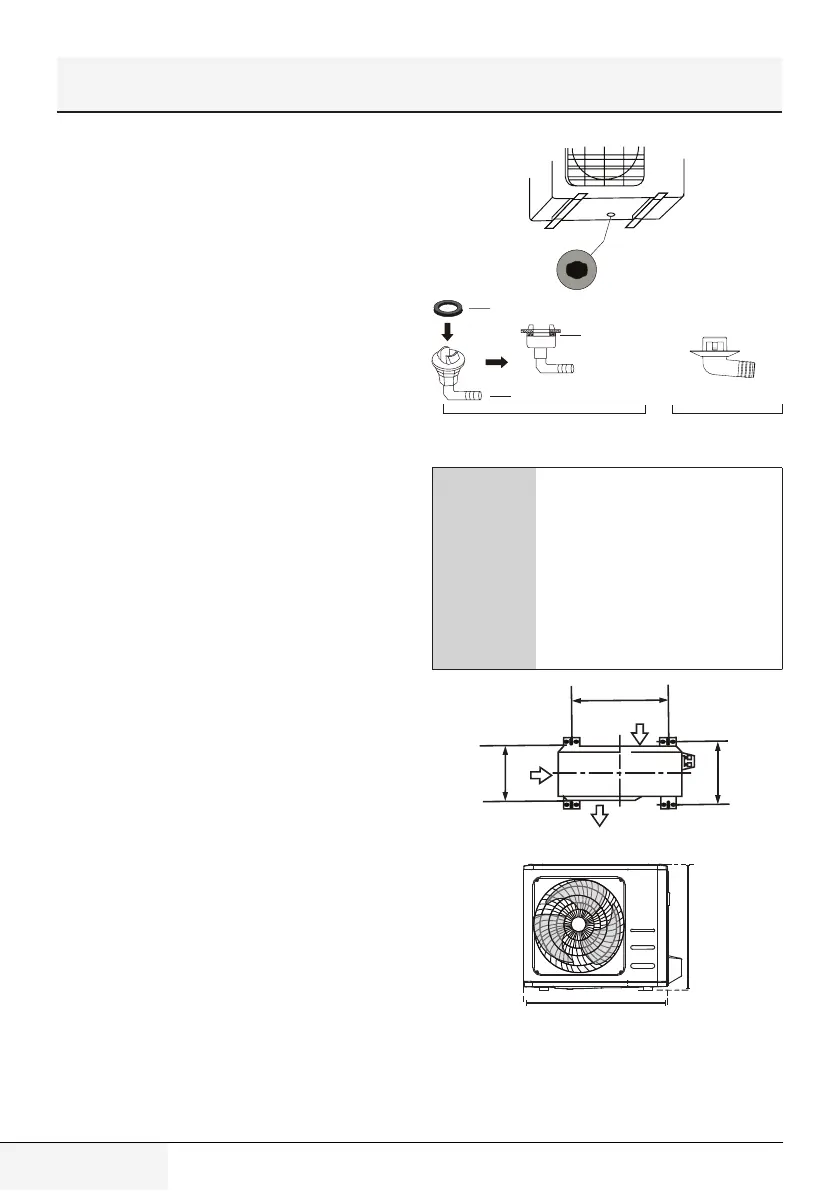

Passaggio 2: Installare il tubo di scarico (solo unità
con pompa di calore)
Prima di fissare l'unità esterna in loco, occorre
installare il tubo di scarico nella parte inferiore
dell'unità. Sono presenti due tipi diversi di tubi di
scarico a seconda del tipo di unità esterna.
Se il tubo di scarico è dotato di una
guarnizione in gomma (vedere la fig. A),
attenersi a quanto segue:
1. Adattare la guarnizione in gomma all'estremità
del tubo di scarico che si andrà a collegare
all'unità esterna.
2. Inserire il tubo di scarico nel foro sul pannello
alla base dell'unità.
3. Ruotare il tubo di scarico di 90° finché non
scatta in posizione rivolto verso la parte
anteriore dell'unità.
4. Collegare un tubo di prolunga per lo scarico
(non incluso) al tubo di scarico per direzionare
l'acqua proveniente dall'unità durante la
modalità pompa di calore.
Se il tubo di scarico non è dotato di una
guarnizione in gomma (vedere la fig. B),
attenersi a quanto segue:
1. Inserire il tubo di scarico nel foro sul pannello
alla base dell'unità. Il tubo di scarico scatterà
in posizione.
2. Collegare un tubo di prolunga per lo scarico
(non incluso) al tubo di scarico per direzionare
l'acqua proveniente dall'unità durante la
modalità pompa di calore.
Seal
Drain joint
(A) (B)
Base pan hole of
outdoor unit
Seal
Foro sul pannello della
base dell'unità esterna
Guarnizione
Guarnizione
Giunto per il drenaggio
A
ATTENZIONE! Nei climi freddi,
accertarsi che il tubo di scarico
sia posizionato il più in verticale
possibile per garantire un rapido
drenaggio dell'acqua. Se l'acqua
defluisce troppo lentamente, può
congelarsi nel tubo e penetrare
nell'unità.
D
Air inlet
Air outlet
Air inlet
W
H
Presa d'aria
Presa
d'aria
Uscita dell'aria
