10 iso685-x_D00022_11_Q_INTE/03.2021
ISOMETER® iso685…
Inbetriebnahme des Geräts
1. Prüfen auf korrekten Anschluss des ISOMETER®s an das
zuüberwachende Netz.
2. Versorgungsspannung für ISOMETER® zuschalten
3. Inbetriebnahme-Assistent ausführen und die geforder-
ten Einstellungen durchführen. Bei einer erneuten
Inbetriebnahme können Sie ihn manuell über das
Gerätemenü aufrufen.
4. Das Gerät führt einen vierstufigen Selbsttest durch. Die
Alarmrelais werden dabei nicht geprüft. Danach er-
scheint im Display der ermittelte Isolationswiderstand.
Liegt er über den in der untersten Zeile eingeblendeten
Ansprechwerten, wird zusätzlich die Meldung „OK“ an-
gezeigt. Wird während des Selbsttests ein Fehler er-
kannt, erscheint im Display eine Fehlermeldung.
5. Funktion mit einem echten Isolationsfehler prüfen. Das
ISOMETER® ist am überwachten Netz, z. B. mit einem
dafür geeigneten Widerstand gegen Erde zu prüfen.
6. Nur für isoxx685(W)-x-P: Nehmen Sie das EDS in Betrieb,
wie in der zugehörigen Dokumentation beschrieben, stel-
len Sie für das ISOMETER® und jedes EDS unterschiedliche
Bus-Adressen ein und veaktivieren Sie alle Messkanäle des
EDS, an welchen keine Wandler angeschlossen sind.
i
Die Relais sind abgefallen, bis der Inbetriebnahme-
Assistent abgeschlossen ist.

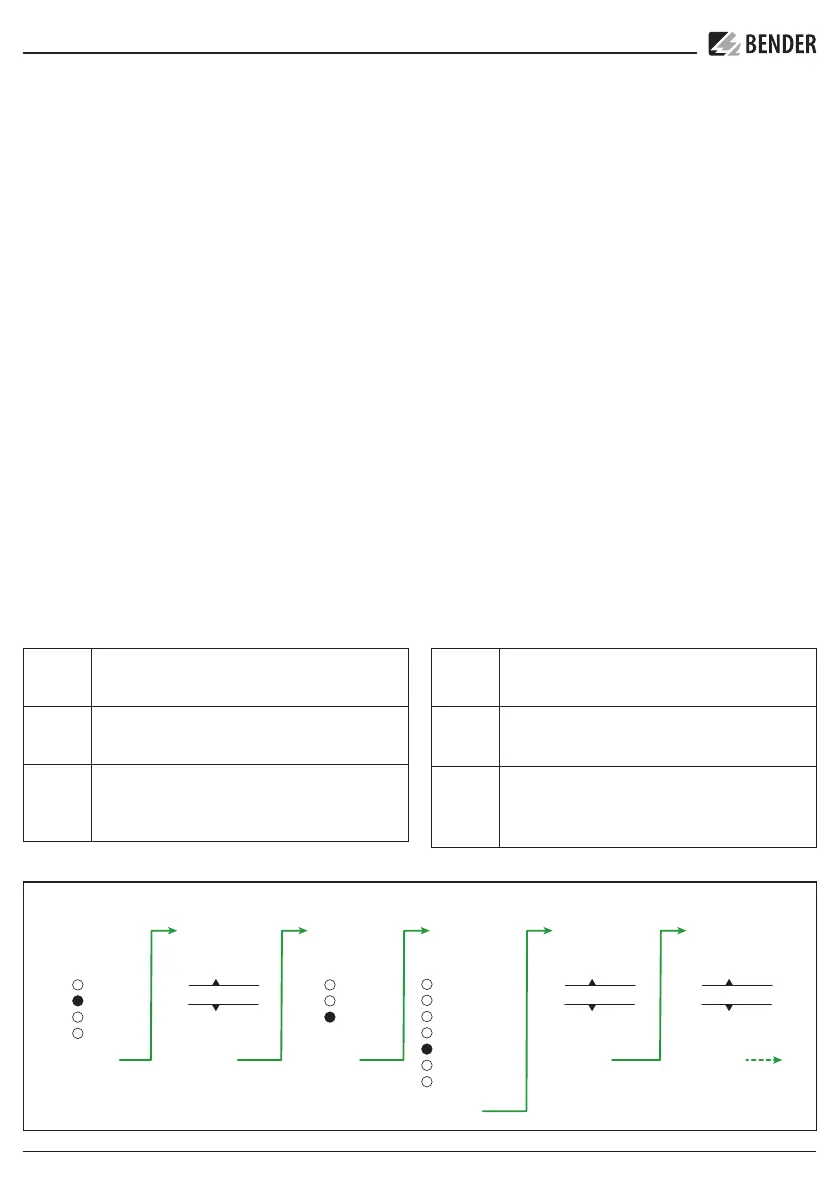

Tasten des Bedienfelds für Inbetriebnahme
MENU
ESC
OK
Menü starten
1x Bedienschritt verwerfen, zurück
>1x Inbetriebnahme-Assistent abbrechen, Eingabe bestätigen
Aufwärtstaste: Im Menü aufwärts bewegen & Wert erhöhen.
Abwärtstaste: Im Menü abwärts bewegen & Wert verringern
Taste nach links: Im Menü zurück
Parameterabschnitt auswählen
Taste nach rechts: Im Menü vorwärts
Parameterabschnitt auswählen
Select
Language
Set
Date and time
Select
System type
Select
prole
Set
Response value
for Alarm 1
Set
Response value
for Alarm 2
Power circuit
Control circuit
Generator
High capacitance
Inverter >10Hz
Inverter <10Hz
Customized
Deutsch
English
Francais
…
17.02.2020
DC
AC
3AC
40 kΩ 10 kΩ
Commissioning of the device
1. Check that the ISOMETER® is properly connected to the
system to be monitored.
2. Connect the supply voltage to the ISOMETER®
3. Execute the commissioning wizard and carry out the
required settings. For recommissioning, the commissio-
ning wizard can be opened manually via the device
menu.
4. The device carries out a self test in four steps. The alarm
relays are not checked during this test. After completion of
the test, the measured insulation resistance is shown on
the display. If the value exceeds the response values indi-
cated in the lowest line of the display, the message „OK“
will additionally be displayed. If a fault is detected during
the self test, a fault message will appear on the display.
5. Check the function using a genuine insulationfault.
Check the ISOMETER® in the system being monitored,
e.g. using a suitable resistance against earth.
6. isoxx685(W)-x-P only: Put the EDS into operation as
described in the respective documentation, set diffe-
rent bus addresses for the ISOMETER® and each EDS
and deactivate all measuring channels of the EDS to
which no transformer is connected.
i
The relays are de-energised, until the commissioning
process is finished.
Keys of the control panel for commissioning
MENU
ESC
OK
Start the menu
1x Escape from the operating step, back
>1x Stop commissioning wizard, Confirm entry
UP button: to move up in the menu & increase value.
DOWN button: to move down in the menu & decrease value
Left arrow button: back in the menu
select a section.
Right arrow button: to go to the next menu
select a section
