ISOMETER® iso685…
iso685-x_D00022_11_Q_INTE/03.2021 5

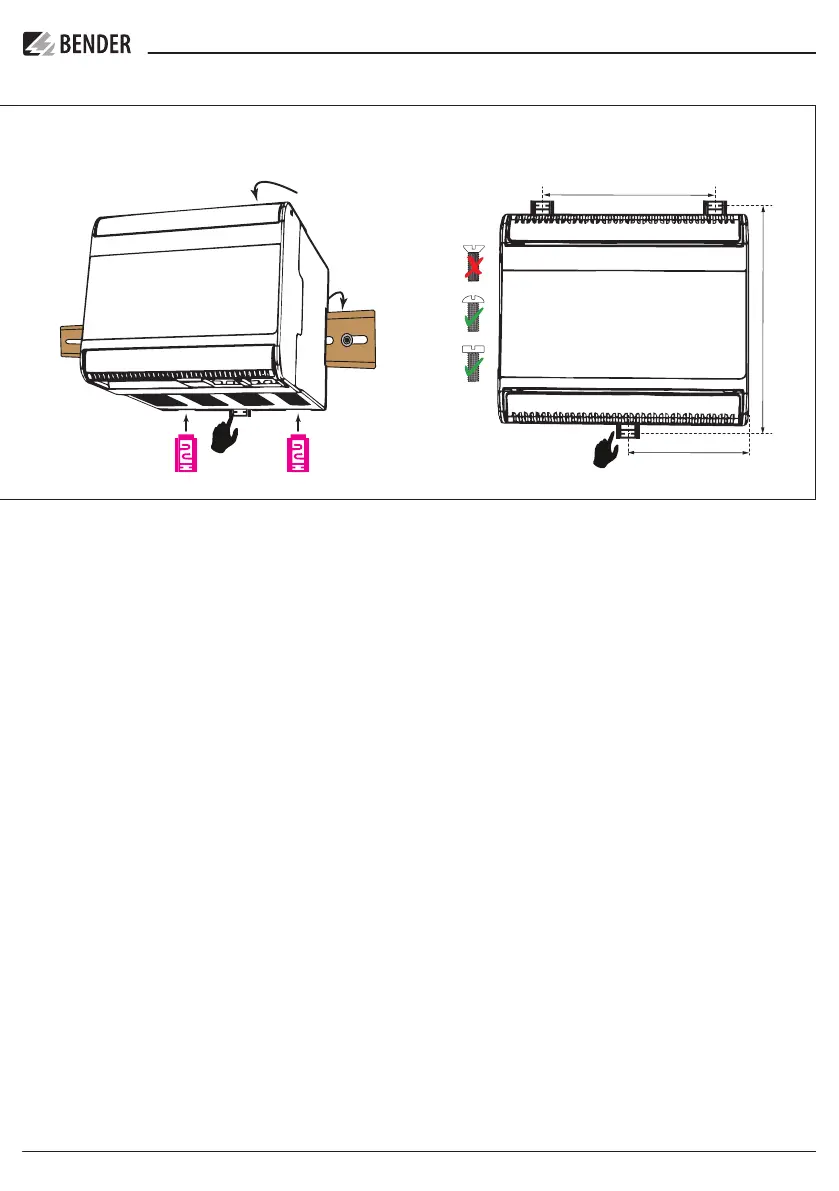

Montage
Abstände / Distances / Disatances / Espaciones Schraubbefestigung /Screw mounting
Fixation parvis / Montanje con tornillo
Montage auf Hutschiene / DIN rail mounting
Montage sur rail / Montanje sonbre carril
Maße / Dimensions / Dimensions / Dimensiones
2 x Click!
Option „W“
1.
2.
3.
1 x Click!
Ø M4
54
72
100
Montaje
Montage
Montage sur rail
Encliquetez les clips de montage livrés avec l´appareil
sur le rail de telle manière que l´appareil soit bien stable.
Fixation par vis
Placez les clips de montagemanuellement ou au moyen
d´un outil dans une position où ils se trouvent au-dessus
du boîtier. Fixez l´appareil avec trois vis M4.
Montaje sobre carril
Encastre los clips de montaje incluidos, de forma que se
realice un correcto y seguro montaje del equipo sobre el
carril.
Montaje con tornillo
Encastre de forma manual o con herramientas los clips
de montaje incluidos en una posición que sobresalga de
la carcasa del equipo. Fije el equipo con tres tornillos M4.
Variantes de capteurs
Le version iso685(W)-S-x ne comprend pas d'écran ni
d'unité de commande . Elle est uniquement utilisable en
association avec le FP200(W) et est indirectement com-
mandée via cet appareil.
Variantes de los sensores
La versión iso685(W)-S-x no incorpora ninguna pantalla
ni unidad de mando. Solo se puede utilizar en combinaci-
ón con el FP200(W), a través del cual se maneja de forma
indirecta.
