ISOMETER® iso685…
iso685-x_D00022_11_Q_INTE/03.2021 9
141211
242221
ETH R
X1
L1/+A2/–A1/+
RS-485
I1
I2
A
BI3
Q1
Q2
M+
+
high
active
low
active
V
A
Voltagemete
passive adjustable
TEST
RESET
Deactivate
Device
+24 V
OFF ON
R

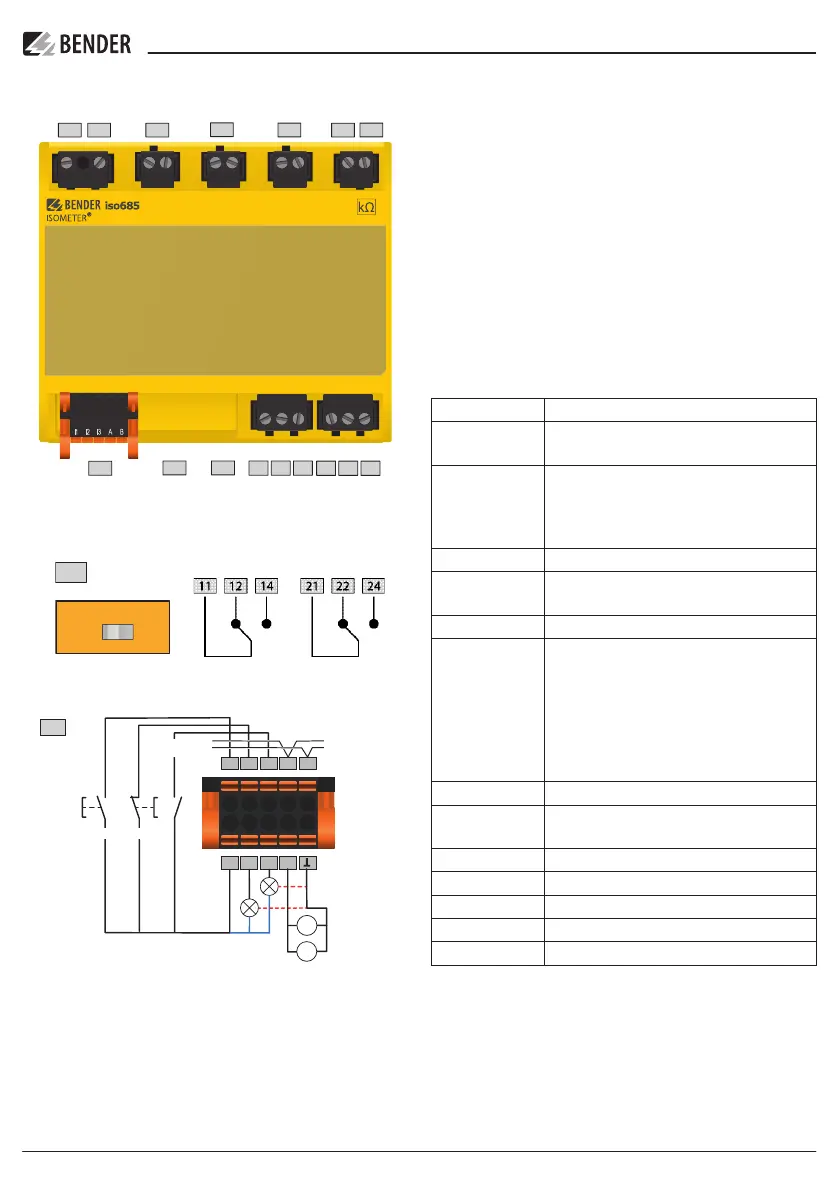

Conexionado
Conectar el equipo según esquema. Tener en cuenta los
datos técnicos. ¡Tras el conexionado, montar las tapas de
los borneros incluidas en el suministro.
I
aDVertencia! De lesiones, incendio y daño a la
propiedad debido a cortocircuitos! Para el cone-
xionado de las bornas L1/+, L2, L3/- al sistema aisla-
do IT a vigilar ≤690 V, se puede evitar, según la
norma IEC 60364-4-43:2008, la instalación de una
protección contra cortocircuito, siempre que el ca-
bleado se ha realizado de tal manera que el riesgo
de cortocircuito sea mínimo. (Recomendación: ca-
bleado resistente a cortocircuito y fallo a tierra).
Legende zu den Anschlussbildern
Borna Conexión
A1/+ A2/- ** Conexión alimentatión de tension
U
s
= 24…240 V (50…400Hz)
L1/+, L2, L3/- Conexiones al sistema a vigilar
AC, 0…690 V
AC, 0…600 V für UL-Anwendungen
DC, 0…1000 V
KE E Conexión a tierra
I1…I3 (X1) Entradas digitales configurables
(p.ej. Test, Reset, …)
A, B (X1) Interfaz Serie RS-485 (BS-Bus)
+ (X1) Alimentación para las salidas y entradas I, Q y M.
Protección contra sobrecarga - desconexión automá-
tica en caso de cortocircuito o corrientes transitorias
(reseteable).
En caso de alimentación mediante unafuente de
alimentación externa de 24 V , A1/+,A2/- no pueden
ser conectadas.
Q1, Q2 (X1) Salidas digitales configurables
M+ (X1) Salida analógica configurable
(p. ej. Instrumento de medida)
(X1) Potencial masa de referencia
RJ45 (ETH) Conexión Ethernet
R Resistencia de terminación de bus BS
11 12 14 Relé 1
21 22 24 Relé 2
i
** ¡Proporcionar protección a la línea! Según la norma
DIN VDE 0100-430, se debe proporcionar una protecci-
ón de línea para la tensión de alimentación.
