Combipool-pHRedox_(Multi) - DOC015452 - Ind. A03 - 23/12/2020
Marque, Modèles et Brevets déposés - Produits exclusifs
2. Raccordements électriques:
IMPORTANT :
• Les raccordements doivent être exécutés par un technicien qualifié.
• Un disjoncteur différentiel 30mA adapté doit être présent en tête du
coffret de filtration
• Vérifier que L’alimentation électrique du boitier Combipool pH/Rédox est bien
en 220 V.
• L’alimentation de la pompe doseuse doit être asservie à la filtration=>Le câble
d’asservissement « INPUT FLOW » doit être raccordé à la bobine du
contacteur de pompe (Voir schéma de branchement électrique ci-dessous).
• Avant de procéder aux raccordements, couper les alimentations
électriques.

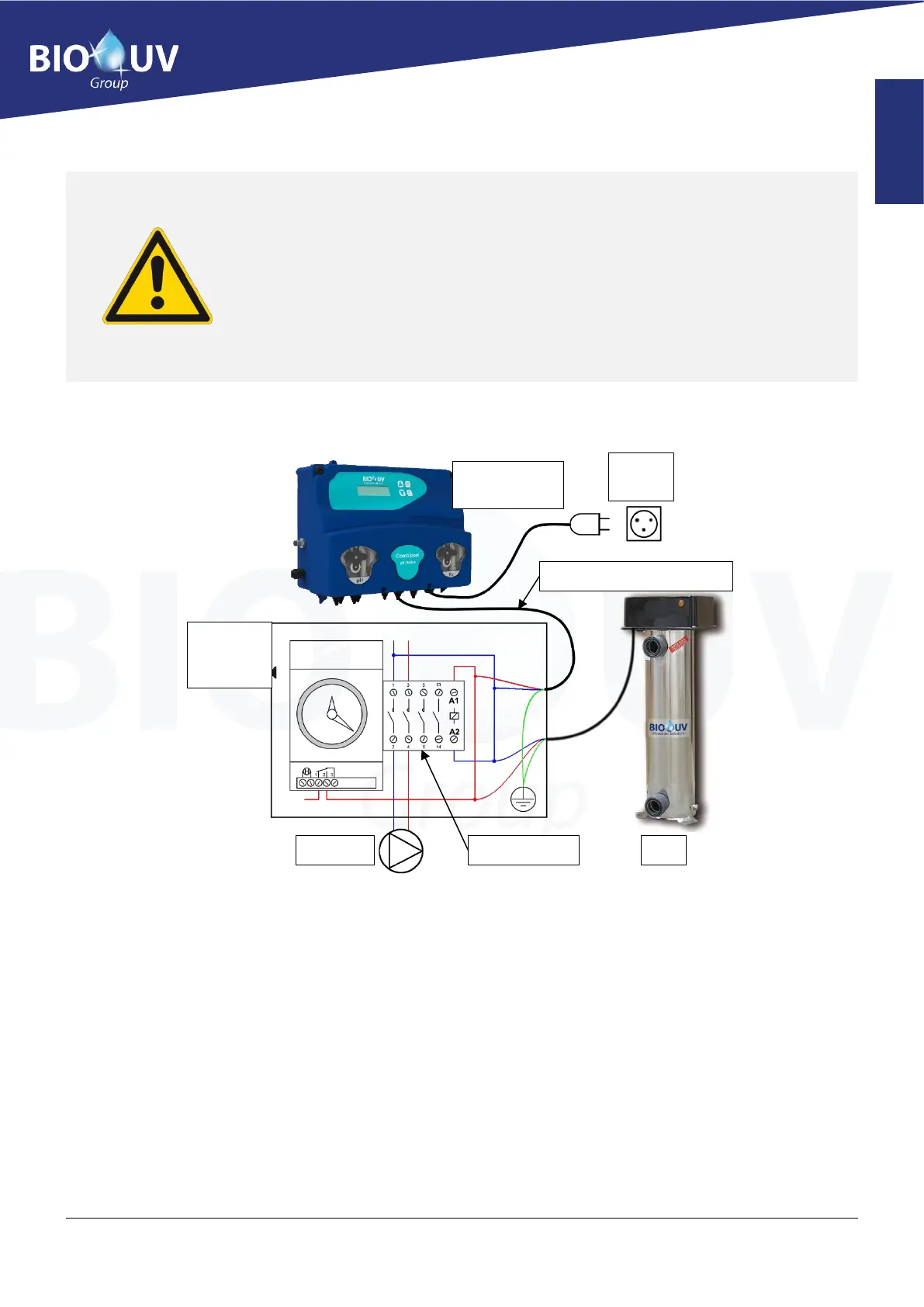

1. Raccorder la pompe doseuse au coffret de filtration comme indiqué ci-dessous (bobine contacteur pompe
en 220V) :
Terre= Vert/jaune, L = Phase = Marron (220-240Vac), N = Neutre = Bleu
2. Raccorder le câble d’asservissement « INPUT FLOW » sur la bobine du contacteur sur A1/A2
3. Brancher le câble d’alimentation « Power supply » sur une prise murale en 220v.
